2.3 Технічні характеристики медіа конвертерів різних фірм

В таблиці нижче наведено порівняння медіа конвертерів різних фірм з аналогами ві інших фірм.

Таблиця 2.3 - Технічні характеристики медіа конвертерів різних фірм

Швидкість	10/100Mbps	10/100Mbps
Робочі довжини хвиль	850nm/1310nm/1550nm	1310/1550 nm (WDM / Bi-Di)
Розмір таблиці MAC-адрес	1К	1К
Розмір буфера	128кбайт	128кбайт
Протоколи та мережеві стандарти	IEEE802.3 10Base-T Ethernet, IEEE802.3u,100Base-TX/FX Fast Ethernet, IEEE802.3x Flow control,IEEE802.1q VLAN,IEEE802.1p QoS,IEEE802.1d Spanning Tree	IEEE 802.3/802.3u 10/100Base-TX IEEE 802.3x Flow Control в режимі Full duplex і Back Pressure в режимі Half duplex Автовизначення швидкості і типу кабелю

Продовження таблиці 2.3

Кабель та відстань	100Base-TX: UTP 4 pair Cat. 5, EIA/TIA-568 100-ohm чи STP, до 100 м; 100Base-FX: Відстань: Два волокна/мультимод до 2 км; Два волокна/одномод: 20/40/60/80/100/120 км; Одно волокно/одномод: 20/40/60/80/100 км. Конектори: Багатомод/два волокна: SC or ST (50, 62.5/125μm); Одномод/два волокна: SC or FC (9/125μm); Одномод/одне волокно: SC or FC (9/125μm)	100Base-TX: UTP 4 pair Cat. 5, EIA/TIA-568 100-ohm чи STP, до 100 м; 100Base-FX: Simplex SC SMF 9/125 (одномодовий) : до 20km (по одному волокну 1310/1550 nm (WDM / Bi-Di)
Габарити	71 х 94 х 26 mm (металевий корпус, з зовнішнім джерелом )	105 x 75 x 24 мм (пластиковий корпус з зовнішнім джерелом
Вага	0,2 кг (без блока питания)
Умови експлуатації	Рабоча температура 0-50 градусів, відносна вологість 10%-90%	0 - 45 C; Вологість: 10 - 90%

2.4 Порівняння з іншими аналогічними пристроями

Преваги транспондераNSGate NF-W02P над транспондером D-Link DMC-300SC

- Компактний пластиковий корпус, оптичний роз'єм всередині корпусу

- Проста конфігурація через DIP, а також наявність можливості живлення від витої пари.

- Можливість встановлення в стійку для шассі можливість установки на стіну.

- Більш розповсюджені довжини хвиль які використовує даний транспондер.

3 Експлуатаційний розділ

3.1 Технічні засоби пошуку та усунення несправностей в волоконно-оптичних мережах

Оптичне волокно, широкомасштабно використовується у волоконно-оптичних лініях зв'язку застосування якого почалося приблизно 40 років тому, в даний час вважається найдосконалішим фізичним середовищем для передачі інформації, а також самої перспективним середовищем для передачі великих потоків інформації на значні відстані. Сьогодні волоконна оптика застосовується практично у всіх завданнях, пов'язаних з передачею інформації. Стрімко входять в наше життя волоконно-оптичні інтерфейси в локальних і регіональних мережах Ethernet, FDDI, Fast Ethernet, Gigabit Ethernet, ATM. Безліч компаній, у тому числі найбільші: IBM, Lucent Technologies, Nortel, Corning, Alcoa Fujikura, Siemens, Pirelli ведуть інтенсивні дослідження в області волоконно-оптичних технологій. До числа найбільш прогресивних можна віднести технологію надщільного хвильового мультиплексування по довжині хвилі DWDM (Dense Wavelength Division Multiplexing), що дозволяє значно збільшити пропускну здатність існуючих волоконно-оптичних магістралей.

Оптичні кабелі знаходять все більш широке застосування – від магістральних ліній і корпоративних систем передачі даних до локальних комп'ютерних мереж. Перевага волоконної оптики: швидкості передачі інформації по оптичному волокну поки не досяжні для мідних кабелів. Важливим є й те, що тестувати оптичний кабель простіше. Вимірюванню підлягає менше число параметрів, в більшості випадків – лише втрати в кабелі, так як перехресних перешкод в оптиці немає. Крім того, прилади для тестування оптичних каналів дешевші, ніж для мідних.

Незважаючи на зростаючу різноманітність вимірювальних приладів, основним "помічником" фахівця з встановлення та експлуатації волоконно-оптичних систем служить оптичний тестер - без перебільшення. Тестер використовується при вхідному контролі параметрів оптичного кабелю, його монтажі, приймально-здавальних випробуваннях кабельної системи, контролі вихідних параметрів активного обладнання та обслуговуванні діючої лінії. Переваги цього скромного приладу - простота використання, малігабарити і маса, автономне живлення і порівняно низька вартість. Тестер забезпечує досить високу точність вимірювань, стабільність параметрів протягом усього часу вимірювання, зручний в обігу, компактний і економічний.

Для достовірного тестування оптичних волокон тестер слід підбирати відповідно до активного обладнання комп'ютерної мережі. Так, наприклад, якщо для передачі даних використовується одномодове активне обладнання і відповідно одномодовий кабель, то вимірювальний генератор також повинен бути одномодовим. Крім того, тестування повинно проводитися на довжині хвилі передачі. Для того щоб зрозуміти, що стоїть за сухими цифрами і рекомендаціями стандартів, розглянемо детальніше "начинку" приладів.

Оптичний тестер як засіб вимірювання випромінюваної потужності. Тестер застосовується для вимірювання потужності оптичного випромінювання і визначення втрат у волоконно-оптичних світловодах і кабелях. Виходячи з цього, оптичний тестер повинен забезпечувати:

- великий динамічний діапазон, достатній для тестування ділянок кабелю між підсилювачами;

- необхідну точність вимірювання у відповідному спектральному діапазоні;

- можливість вимірювань в широкому спектральному діапазоні;

- довготрива лустабільність параметрів;

- мале енергоспоживання, що забезпечує тривалу роботу від одного комплекту батарей.

За конструктивним виконанням тестери поділяються на два типи: комплекти з двохприладів - джерела і вимірювача і поєднують в одному корпусі джерело і вимірювач. Тестери у вигляді комплекту більш універсальні, оскільки дозволяють застосовувати більше число методів вимірювань.[4]

Рисунок 3.1 - Комплект тестерів EtherScopeSeriesII джерело та випромінювач

Один з таких технічних засобів пошуку та усунення пошкоджень мережевий аналізатор EtherScopeSeriesII. Він підходить для повного тестування, як дротових, оптичних так і бездротових мереж. За його допомогою можливе виявлення пошкоджень ще на початкові стадії, доки вони не впливають на роботу всієї мережі.

Рисунок 3.2 - Графічне зображення аналізатора EtherScopeSeriesII передня панель.

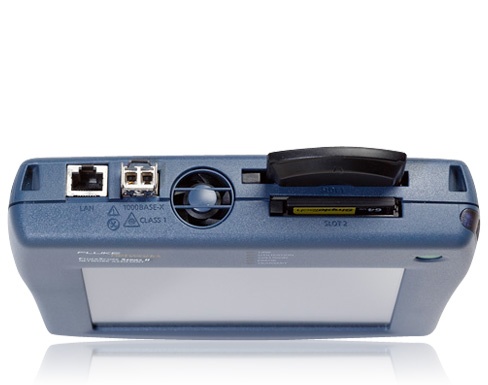

Рисунок 3.3 - Графічне зображення аналізатора EtherScopeSeriesII бокова панель.

Мережевий аналізатор дозволяє виконувати діагностику будь-яких комутуючих обчислювальних мережEthernet – 10, 100, 1000Мбіт побудованих на виті парі з підтримкою віртуальних локальних мереж, також бездротових мережWi-Fi стандартів 802.11 a, b, g, а також оптоволоконних мереж. В даний час подібний аналізатор є невід’ємною частиною добре відлагодженої мережі.

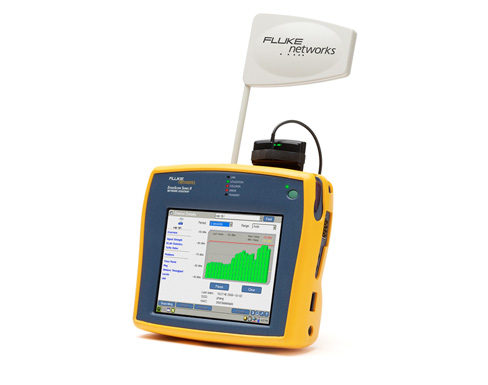

Рисунок 3.4 - Прилад EtherScopeSeriesII з приєднаною антеною для тестування мережWi-Fi

Простий інтерфейс користувача, кольоровий сенсорний дисплей, дозволяє отримати доступ до великої кількості інформації. Аналізатор або тестер проводить моніторинг всіх під’єднаних основних пристроїв, показує необхідну статистику функціонування мережі. Також можна проаналізувати найбільш активного користувача мережевим середовищем, визначити пристрій котрий є причиною великої кількості помилок і використання тих чи інших протоколів мережі.

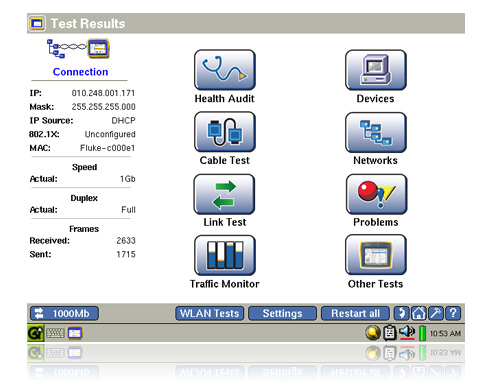

Рисунок 3.4 - Скріншот головного меню приладу EtherScopeSeriesII

Утиліта NearestSwitch може визначати тип пристрою, і до якого поту він підключений. Утиліта SwitchScan сканує стан портів комутаторів, визначає їх навантаження і є унікальною в своєму роді.

Аналізатор дає повну картину мережі: швидкість та надійність мережі, частоту радіосигналу, її зміну. За його допомогою можливо визначити будь яку несправність як дротової так і бездротової мережі. Технічні характеристики аналізатора EtherScopeSeriesII наведені в (таблиця 3.1)

Таблиця 3. 1 – Технічні характеристики аналізатора EtherScopeSeriesII

Вага з батареєю	0.86кг
Розміри	191мм x 152мм x 44мм

Продовження таблиці 3.1

Дисплей	ЖК сенсорний, 640х480
Батарея	Літійіонна7.2В, 4.2Ач, перезарядна
Час роботи	4години в режимі роботи, 10 год в режимі очікування
Типи EAP	TLS, GTC, MD5, MS-CHAP-V, LEAP, PEAP-GTC, PEAP-MD5, PEAP-MS-CHAP-V, PEAP-TLS, TTLS-PAP, TTLS-CHAP, TTLS-MS-CHAP, TTLS-MS-CHAP-V, TTLS-EAP-MD5, TTLS-EAP-GTC, TTLS-EAP-MS-CHAP-V, TTLS- EAP-TLS
Мережеві порти	RJ-45 10/100/1000BASE-T Ethernet (must be enabled)
Частотний діапазон	2.4 – 2.5 і 4.9 - 5.9ГГц
Мінімальне підсилення	5.0dBi на 2.4ГГц; 7.0dBi на 5ГГц
Тип роз’ємну	Hirose MS-147
Відстань на відкриті місцевості	До 515м
В приміщенні	До 85м
Сертифікація	FCC part 15, Telec, CTICK, ETSI, EN301893, EN60950 Interoperability WECA Compliant
Швидкість	802.11a: до 54Мбіт/с, 802.11b: до 11Мбіт/с, 802.11g: до 54Мбіт/с

Функціональні можливості:

• діагностика мереж Ethernet (10/100/1000Мбіт/c), побудованих на кручений парі, оптиці, а також бездротових мереж Wi-Fi стандартів 802.11a/b/g/n;

• отримання докладної інформації про мережу, перегляд настройок будь-якого мережевого пристрою: конфігурація, адресація, статус;

• визначення доступних інтерфейсів, активних портів, МАС і IP-адрес, імен SNMP і швидкості підключення;

• виявлення подвійного використання IP-адрес, невідповідності параметрів дуплексу і помилок роботи сервера DHCP;

• вимірювання параметрів радіосигналів в діапазоні 2.4 ГГц і 5 ГГц (рівень сигналу, утилізація, співвідношення сигнал / шум та ін);

• оцінка безпеки бездротових мереж - ідентифікація та фізична локалізація точок доступу, клієнтських комп'ютерів, а також будь-яких неавторизованих пристроїв;

• підтримка таких технологій, як VLAN і PoE (PoweroverEthernet);

• вимір продуктивності мережі (точка-точка);

• підтримка захищеного віддаленого доступу та управління.

Особливості аналізатора:

• Автоматичне тестування та інвентаризація мережі

• Функція «Найближчий комутатор»

• Вимірювання параметрів радіосигналів

• Інвентаризація бездротових мереж

• Виявлення неавторизованих пристроїв

• Перевірка аутентифікації EAP

• Управління мережами VLAN

• Тестування фізичних параметрів мідного і оптичного кабелю

• Функція тестування PoweroverEthernet (PoE)

• Аналіз мережевого трафіку (статистика за протоколами, трафіку, помилок і т.д.)

• Опція вимірювання пропускної здатності

Для тестування пропускної здатності мережі на швидкості 10/100/1000 Мбіт / с між двома точками мережі необхідно активувати опцію виміру пропускної спроможності (FL-ES-ITO-OPT).

Використання двох аналізаторів EtherScope дозволяє тестувати канал в обох напрямках, можна скомбінувати EtherScope з недорогим рефлектором LinkRunnerPro для тестування кільцевим методом, можливості даного конфігурування

• Генерація трафіку до 1000 Мбіт / с

• Можливість створення наборів тестів, відповідно до методики RFC 2544.

• Перевірка продуктивності і часу відгуку ключових мережних ресурсів і додатків.

EtherScope, використовуваний спільно з програмним забезпеченням OptiViewProtocolExpert, AnalyzeAir або InterpretAir, додає до портативних функцій, що служить для усунення збоїв в мережі, потужні моніторингові, статистичні та аналітичні функції.

• OptiViewProtocolExpert - є Windows-додатком, яке забезпечує розширений аналіз протоколів.

• AnalyzeAir - аналіз радіочастотного спектра для пошуку несправностей і оптимізації роботи бездротових мереж 802.11a/b/g.

• InterpretAir - візуалізація зони покриття і оптимізація продуктивності бездротової мережі до і після її розгортання.

Аналізатор EtherScopeSeriesII повністю підходить для діагностики медіаконвертерів.

3.2 Характерні ушкодження та методика їх усунення

Таблиця 3.2 - Характерні ушкодження та методика їх усунення в транспондерах

Несправність	Причина	Методи усунення
Індикатор «PWR» не світить при підключеному джерелі живлення	Несправне джерело живлення	Замінити джерело живлення
	Несправний медіа конвертер	Замінити пристрій
Індикатор «1-Р» не світить при підключеному оптичному кабелі	Несправне чи не ввімкнене обладнання, що підключене на іншому кінці кабелю	Замінити несправне обладнання
	Пошкоджений оптичний кабель чи роз’єм
Індикатор «ТС» не світить при підключеному мідному кабелі	Непрацююче чи не ввімкнене обладнання на протилежному кінці кабелю	Замінити несправне обладнання
	Пошкоджений мідний кабель чи роз‘єм
