4.Анализ чертежа и обозначение обрабатываемых поверхностей.
5.Назначение оборудование , инструмента и последовательность обработки.
№ поверхности |
Операция |
Оборудование |
Инструмент |
1 |
Фрезерование
|

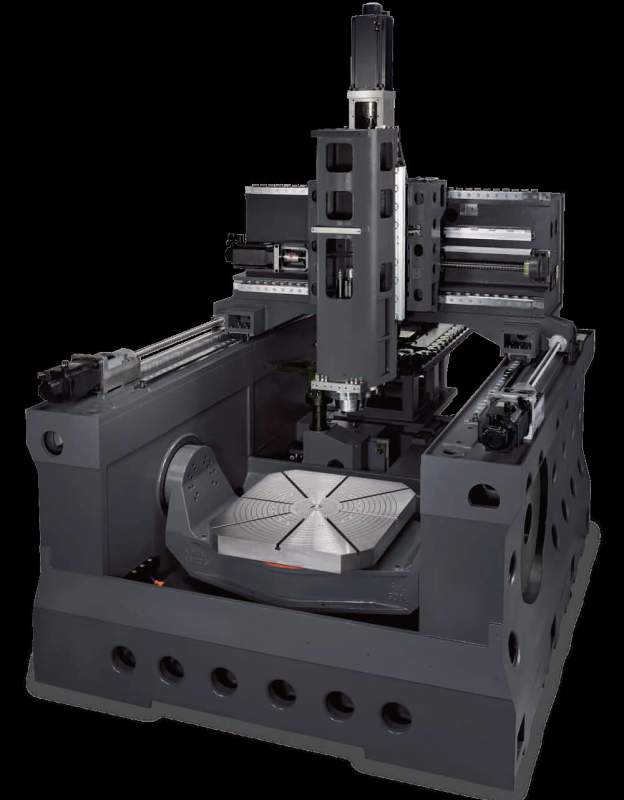

Вертикальный
фрезерный станок ЧПУ
|
Концевая фреза
|
2 |
|
|
|
3 |
|
|
Угловая фреза под заданным углом 15 o
|
4 |
|
|
Концевая фреза
|
5 |
|
|
Концевая фреза
|
6 |
|
|
Концевая фреза |
7 |
|
|
|
8 |
1)Сверление (сверлим центр) 2)Фрезерование. 3)Фрезерование углов R0,7 мм. |
|

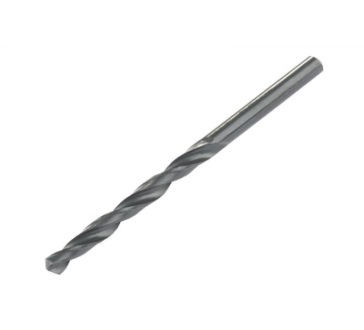

1)Сверло
диаметром 7мм.
2)Фреза концевая диаметром 5 мм.
3)Малая
концевая фреза диаметром 1,4мм. |
9 |
|
|
Торцевая фреза (При невозможности достичь 9 класса частоты поверхностей фрезерования, применить шлифование) |
10 |
|
|
Угловая фреза под заданным углом 15o |
11 |
|
|
Концевая фреза |
12 |
|
|
Угловая фреза боковая поверхность, которой заточена под заданным углом 25o |
13 |
|
|
Торцевая фреза |
Торцевая
фреза
Угловая
фреза под заданным углом 15o
Произведем на заготовке термообработку «Закалка + Низкий отпуск» с целью повышения твердости, прочности и износостойкости.
Список литературы
Пинчук Л.С., Струк В.А., Мышкин Н.К., Свириденок А.И. «Материаловедение и конструкционные материалы» Учеб. Пособие.
Режимы резания металлов. Справочник. Под ред. Барановского Ю.В. Изд. 3-е, переработанное и дополненное. М., «Машиностроение», 1972.
Справочник технолога-машиностроителя. В 2-х т. Под ред. А.Г. Косиловой и Р.К. Мещерякова. – 4-е изд., перераб. и доп. – М.: Машиностроение, 1985. 656 с., ил.
Нефедов Н.А. Сборник задач и примеров по резанью металлов и режущему инструменту М.: Машиностроение, 2006.
5.Горошкин А.К. Приспособления для металлорежущих станков. Справочник. 7-е изд., переработанное и дополненное. - М:
Машиностроение 1979г.
