Кировоградская летная академия НАУ
Кафедра авиационной метеорологии
Лабораторная работа
Карты погоды и их анализ
Выполнил курсант ______ курса _______ группа ______ факультет
Фамилия, имя и отчество ________________________________________
Цель работы: 1. Изучить порядок составления, виды карт погоды, символы и условные обозначения, используемые при составлении этих карт, первичный анализ карт погоды.
2. Научиться определять по картам погоды направление, и трансформацию воздушных масс; направление, скорость перемещения и эволюцию атмосферных фронтов и барических систем.
Проверил |
преподаватель |
|
|
|
|
|
|
Дата |
|
|
|
Оценка |
|
|
|
г. Кировоград
201__ год
Карты погоды и их анализ
Изучение погодных процессов на большой территории наиболее эффективно проводить с помощью специальных карт, на которые условными сиволами нанесены результаты одновременных метеорологических или аэрологических (высотных) наблюдений. Такие карты получили название синоптических (от греческого слова “синоптикос” одновременно обозревающий).
Синоптическая карта, на которую нанесены данные наблюдений у поверхности земли, называется приземной картой погоды, а карта с нанесенными данными аэрологических наблюдений – высотной или аэрологической.
Карты погоды, их виды, первичный анализ
Карта погоды это метеорологическая карта, которая отражает фактическое состояние погоды у поверхности земли в какой-то конкретный момент времени на определенной площади (рис. 3). Карты погоды делятся на основные и кольцевые.
Основные карты составляются в 00, 06, 12 и 18 часов международного скоординированного времени (UTC) их масштаб в 1см 150 (200 или 300) км. Эти карты охватывают огромные территории и позволяют анализировать атмосферные процессы на расстояниях протяженностью в несколько тысяч километров.
На метеорологических станциях по основным картам прогнозируются крупномасштабные процессы, такие как: образование и перемещение циклонов и антициклонов, перемещение атмосферных фронтов. По этим картам составляются прогнозы погоды на срок 2436 часов, а также прогнозы погоды по маршрутам большой протяженности.
Кольцевые карты (кольцовки) составляются через каждые 3 часа: в 00, 03, 06, 09, 12, 15, 18 и 21 час UTC.
Это карты сравнительно небольших районов от нескольких сотен до тысячи километров. Масштаб кольцовок в 1см 50 км или в 1см 25 км. По этим картам уточняются прогнозы погоды на несколько часов, а также составляются предупреждения о возникновении опасных для авиации явлений погоды.
Сведения о погоде наносятся на основные и кольцевые карты в виде цифр и условных значков (символов) в строго определенном порядке вокруг кружка станции в соответствии с кодом KH-01.
Первичный анализ (обработка) приземных карт погоды заключается в следующем:
1. Проводятся изобары и выделяются барические системы области низкого и высокого давления.
Изобара это линия, соединяющая точки с одинаковым давлением. Изобары проводятся сплошными черными линиями на основных картах погоды через 5 гПа (кратные 5), на кольцовках через 2,5 г Па.
Все изобары подписываются соответствующим числом гектопаскалей:
разомкнутые изобары с двух сторон;
замкнутые изобары в каком-либо одном месте.
В
центрах областей низкого давления
ставится буква “Н”(L)
циклон, а в центрах областей высокого
давления
буква “В”(H)
антициклон.
Рис.1. Изобары и барические системы
2. Проводятся изаллобары и выделяются очаги роста и падения давления.
Изаллобара (изотенденция) это линия, соединяющая точки с одинаковым изменением давления. Изаллобары проводятся прерывистыми черными линиями через 1 гПа. Изаллобара 0 гПа проводится только при слабых изменениях давления (менее 1 гПа/ 3 часа) на большой площади.
В
центрах областей падения давления
красным карандашом ставится буква “П”,
а в центрах областей роста
синим карандашом буква “Р”.
Рядом с буквами П
и Р
указывается
значение максимального изменения
давления в гектопаскалях с точностью
до десятых долей (без знака).

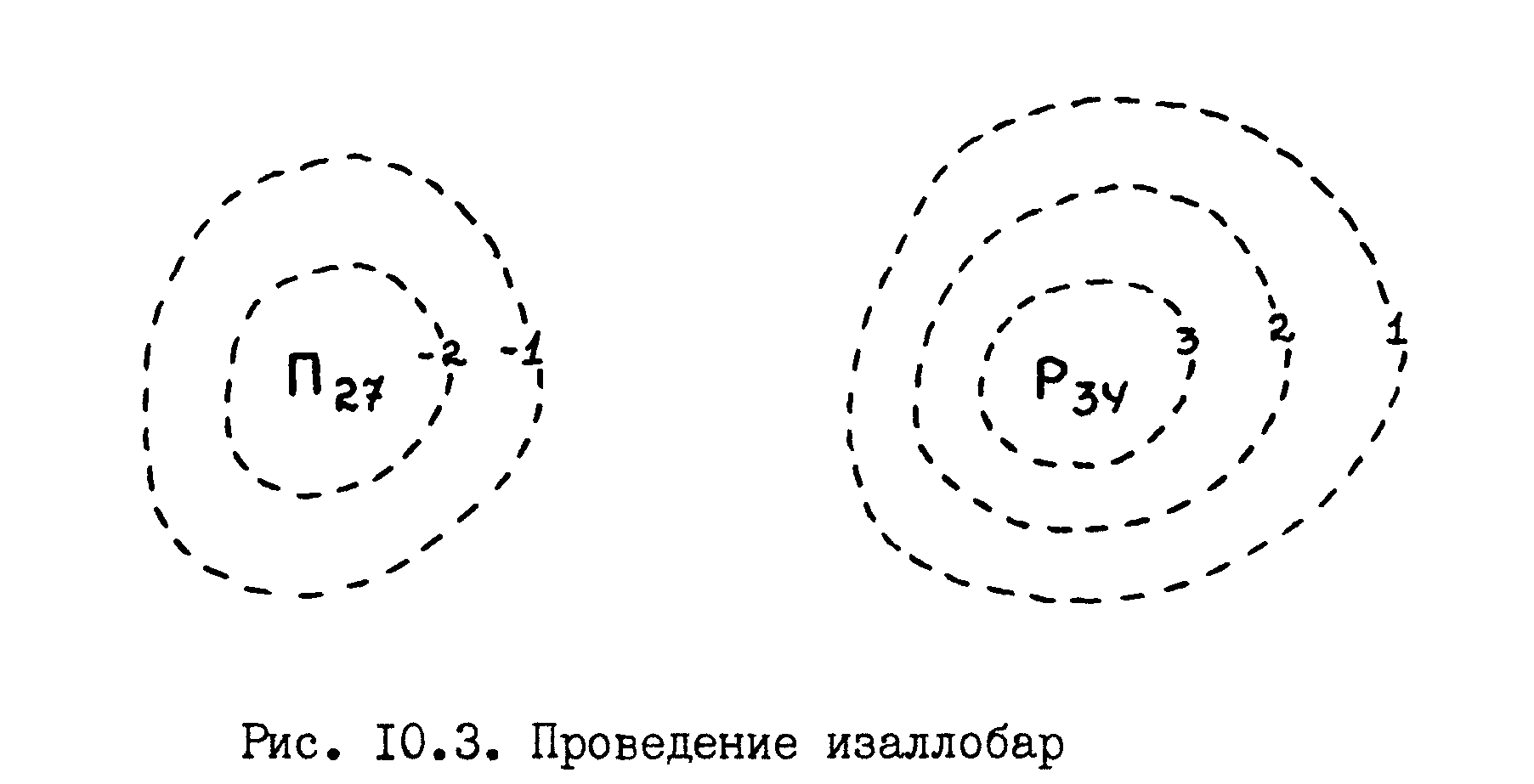

Рис.2 Изаллобары и очаги падения и роста давления
3. Проводятся атмосферные фронты: на черно-белой карте соответствующим орнаментом, на цветной карте соответствующим цветом (табл. 1).
4. Выделяются особые явления погоды соответствующими символами и цветами (табл. 1)

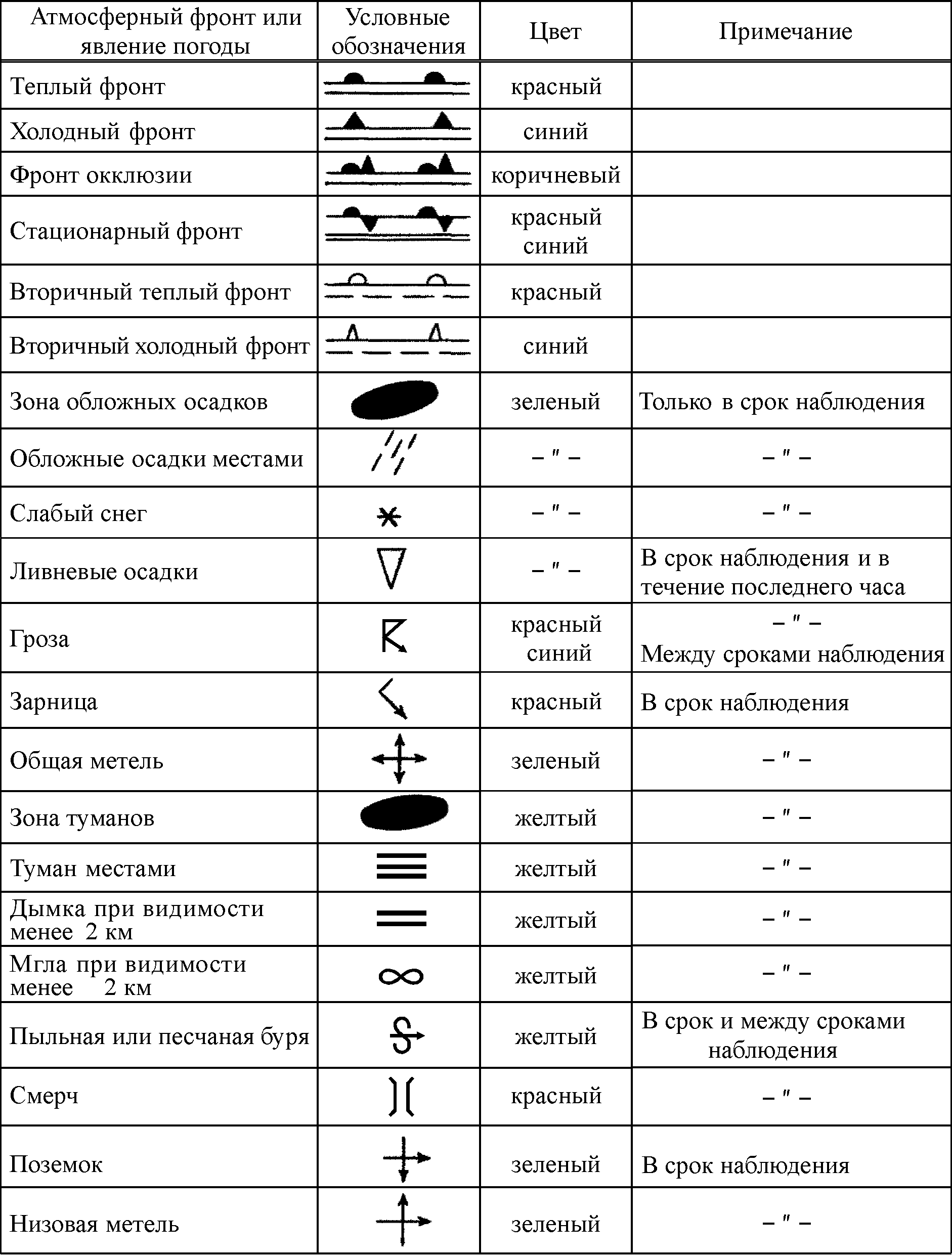

Таблица 1. Условные обозначения атмосферных фронтов и явлений на картах погоды
Атмосферный фронт или явление погоды |
Условные обозначения |
Цвет |
Примечание |
|
Теплый фронт |
|
красный |
на черно-белой карте |
|
Холодный фронт |
|
синий |
|
|
Фронт окклюзии |
|
коричневый |
|
|
Стационарный фронт |
|
красный синий |
|
|
Вторичный теплый фронт |
|
красный |
|
|
Вторичный холодный фронт |
|
синий |
|
|
Зона обложных осадков |
|
зеленый |
Только в срок наблюдения |
|
Обложные осадки местами |
|
– " – |
– " – |
|
Слабый снег |
|
– " – |
– " – |
|
Ливневые осадки |
|
– " – |
В срок наблюдения и в течение последнего часа |
|
Гроза |
|
красный синий |
– " – Между сроками наблюдения |
|
Зарница |
|
красный |
В срок наблюдения |
|
Общая метель |
|
зеленый |
– " – |
|
Зона туманов |
|
желтый |
– " – |
|
Туман местами |
|
желтый |
– " – |
|
Дымка при видимости менее 2 км |
|
желтый |
– " – |
|
Мгла при видимости менее 2 км |
|
желтый |
– " – |
|
Пыльная или песчаная буря |
|
желтый |
В срок и между сроками наблюдения |
|
Смерч |
|
красный |
– " – |
|
Поземок |
|
зеленый |
В срок наблюдения |
|
Низовая метель |
|
зеленый |
– " – |
|
Примечание:
Цветом атмосферные фронты и явления погоды выделяются на картах с цветной печатью и при первичном анализе черно-белых карт.
