Технические характеристики и описание трелёвочного трактора тдт-55а

Таблица 2.3

Технические характеристики трелёвочного трактора ТДТ-55А

Марка трелевочника	ТДТ-55А
Тип	Гусеничный
Габаритные размеры (длина, ширина, высота), мм	5800х2357х2560
Дорожный просвет, мм	555
Колея, мм	1690
Масса конструкционная, кг	9200
Масса эксплуатационная, кг	9600
Скорость, км/ч	2,9-12,8
Среднее удельное давление гусениц на грунт, МПа	0,044
Ширина гусеницы, мм	440
Максимальное тяговое усилие лебедки, кН	76,5
Ширина толкателя, мм	2240
Канатоемкость барабана, м	40
Диаметр троса, мм	19-21
Марка дизельного двигателя	СМД-18Н-01
Эксплуатационная мощность, кВт (л.с.)	70(95)
Удельный расход топлива, г/кВт.ч.(г/л.с.ч)	227(167)
Система пуска	Пусковой двигатель П-10УД с редуктором
Тяговое усилие лебедки на нижних витках каната при номинальной мощности дизеля, кН (кгс)	66,5(6770)
Максимальное давление в гидросистеме технологического оборудования, МПа	14,5

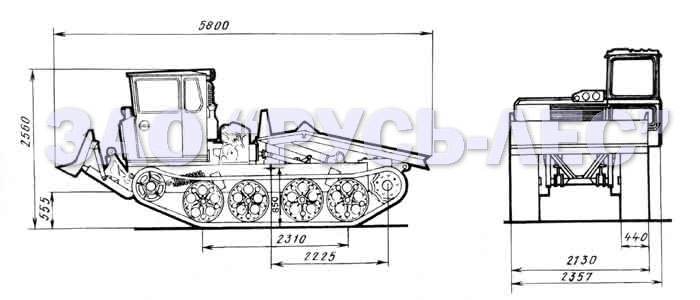

Рис. 2.5 Габаритные размеры трелевочного трактора ТДТ -55А

С помощью трелевочника ТДТ-55А производят работы:

- формируют пакеты из предварительно поваленных деревьев

- затаскивауют их вершинами или комлями на щит

- транспортируют (трелюют) в полупогруженном состоянии

- производят выравнивание комлей и окучивание деревьев

- расчищают волока и погрузочные площадки.

Рис 2.6 Технические операции.

Гусеничный трелевочный трактор ТДТ-55А приспособлен для работы в сложных лесных условиях. Лесозаготовителями трактор ТДТ-55 с успехом используется на пересеченной местности, на грунтах с низкой несущей способностью, в любых климатических условиях.

Трелевочник ТДТ-55А устойчив на уклонах, благодаря большой базе и низкому расположению центра тяжести. Статическая поперечная устойчивость составляет 35 градусов.

Рис 2.7 Технические способности.

На трелевочнике (трелевщике) ТДТ-55 установлен дизельный двигатель СМД-18Н.01 с турбо наддувом, пятиступенчатая механическая коробка передач. Главная передача, механизмы поворота с тормозами, бортовые передачи, объединенные в один блок, составляют задний мост трактора. В качестве механизма поворота на трелевочнике (трелевщике) ТДТ-55 применены две дисковые муфты сухого трения (фрикционы) постоянно замкнутого типа. Рычажно-балансирная подвеска трелевочного трактора (трелевщика) ТДТ-55А позволяет легко преодолевать препятствия.

Раскряжёвка древесины на сортименты производится, на ранее подготовленных площадках, бензопилами. Круглые сортименты сортируются трактором с чокерной оснасткой. Круглые лесоматериалы выпиливаются согласно ГОСТов или согласованных технических условий с потребителями. Раскряжёвка ведётся лесосечной бригадой, что позволяет снизить количество рабочих на лесозаготовках.

Древесина заготовленная на лесосеке вывозится на лесные площадки. Сосна отправится на лесопильные цеха, для получения пиломатериалов, отобранные сортименты используются как строй бревно для бань, и других гражданских построек. Берёза в основном используется как фанерный кряж, дровяная берёза вывозится к кочегаркам и местным жителям для отопления жилых и производственных помещений в холодное время года.

Со всеми рабочими, занятыми на лесозаготовках, при приеме на работу проводится вводный инструктаж по охране труда и безопасных методах работы.

Контроль над разработкой лесосеки ведется мастером леса и техноруком лесопункта.

Вывозка и погрузка лесопродукции производится лесовозами марки Урал 55571с гидроманипулятором ПЛ-97 (рис.1.6.). Во время погрузки на погрузочной площадке прекращаются все работы не связанные с погрузкой. Данная технология погрузки и вывозки позволяют уменьшить потери древесины при погрузке и вывозке, а также обеспечить более высокую безопасность этих работ. Вывозка древесины производится как по дорогам общего пользования, так и лесовозными дорогами.

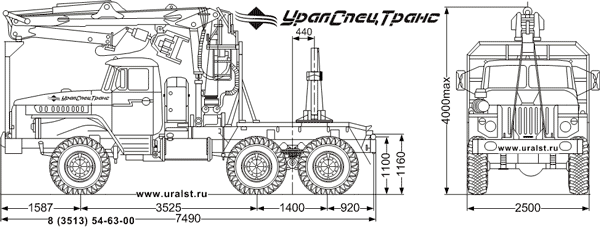

Рис.2.8. Лесовознай автопоезд УРАЛ 55571 с гидроманипулятором ПЛ-97

Технические характеристики Лесовозного тягача Урал с манипулятором ПЛ-97

Таблица2.4

Параметры масс
Снаряженная масса, кг	12500
Полная масса, кг	20230
Нагрузка на коник, кг	7500
Распределение нагрузки снаряженной массы на дорогу
На передний мост, кг	5340
На заднюю тележку, кг	7160
Распределение нагрузки полной массы на дорогу
На передний мост, кг	4910
На заднюю тележку, кг	15320
Габаритные размеры
Длина, мм	7490
Ширина, мм	2500
Высота, мм	4000

Технические характеристики гидроманипулятора ПЛ-97

Таблица 2.5

Момент грузовой, кНм	97
Максимальная грузоподъемность,кг	3170
Грузоподъемность на максимальном вылете, кг	1270
Максимальный вылет, м	7,3

Рис.2.9 Разгрузка вывезенных из лесосеки сортиментов в штабель у магистрали.

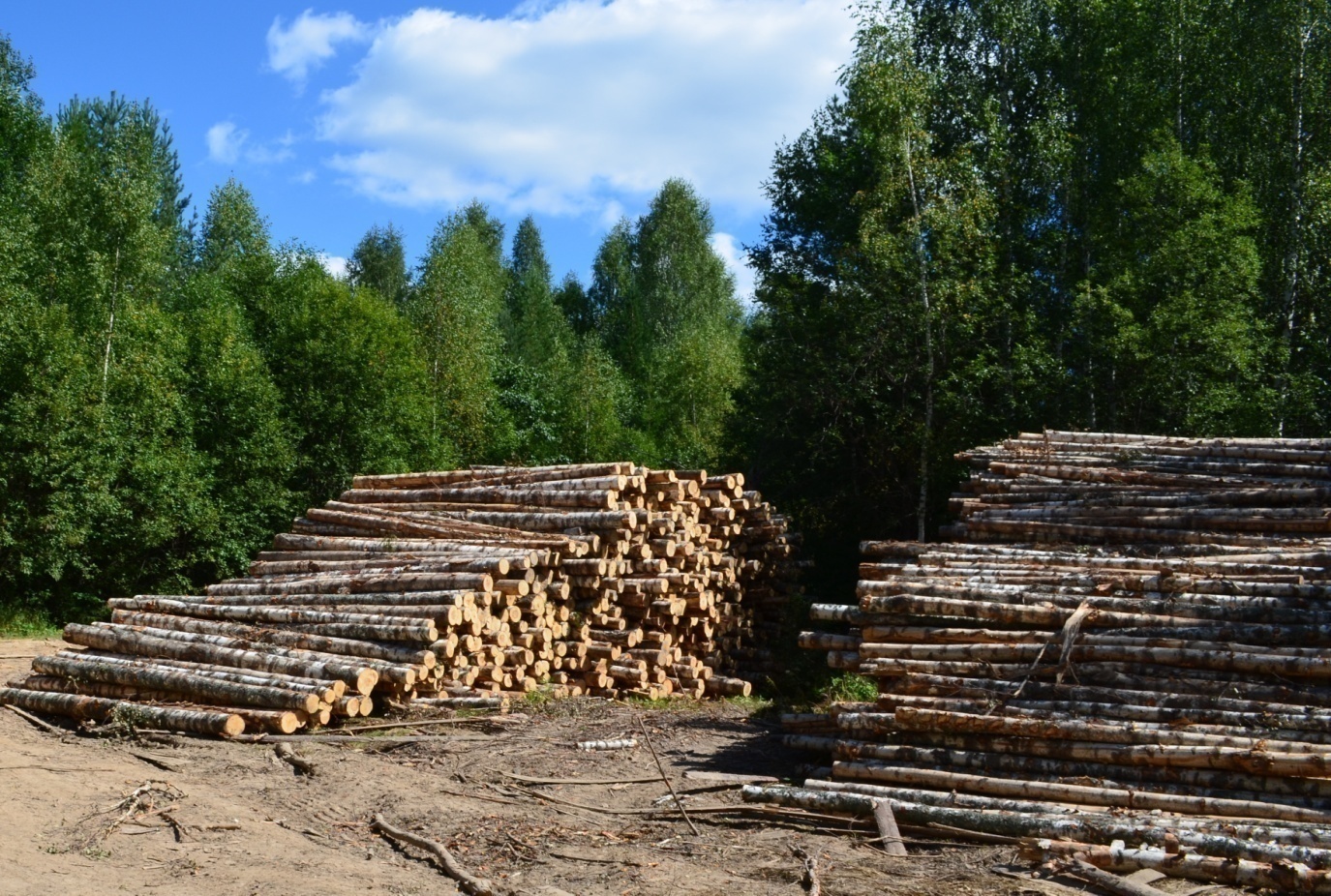

Рис.2.10. Штабель вывезенной берёзы.
