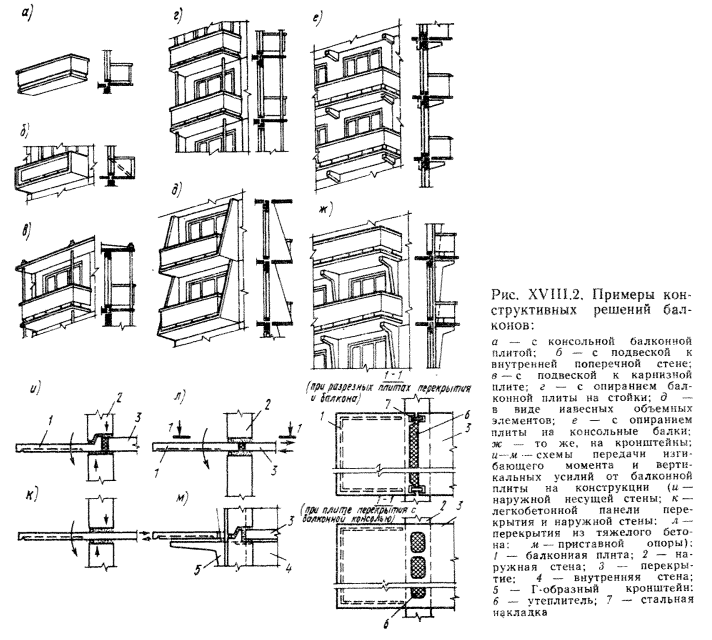

27. Конструкции балконов

При­меняемые типы балконов можно под­разделить на открытые и с ветроза­щитными стенками.

Балконы в кирпичных, блочных и в ряде случаев в панельных зданиях выполняют из специальных сборных железобетонных консольных плит, за­щемленных в конструкции наружной стены.

Форма балконной плиты может быть произвольной и диктуется об­щим замыслом архитектуры фасада.

Вынос плиты балкона, как правило, не превышает 1500 мм и не должен быть менее 700 мм.

В крупнопанельных жилых домах балконы часто устраивают в виде консольного свеса плиты перекрытия. Защита от промерзания плиты пере­крытия обеспечивается созданием так называемого «температурного разъ­ема» в виде включений утеплителя, «прорезающего» плиту на участке на­ружной стены. Возможным решением конструкции балкона является опира­ние балконной плиты на специальные железобетонные консоли, выпущенные из наружной стеновой панели, или на бетонные «щеки», закрепленные в стене.

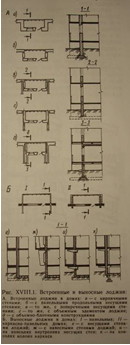

28. Конструкции лоджий

Балконы и лоджии - это открытые поэтажные площадки в жилых и общественных зданиях, связывающие внутренние пространства эксплуатируемых помещений с внешней средой. При аварийных ситуациях они могут использоваться для эвакуации людей. Лоджии, в отличие от балконов по боковым сторонам ограждены стенами, и могут быть как встроенными в объём здания, так и выносными. Лоджии бывают освещены солнцем меньшее количество время, чем балконы, а их устройство связано с увеличением площади на¬ружных стен.

Междуэтажные перекрытия лоджий во избежание образования мостика холода, отделяют от основных междуэтажных перекрытий наружной стеновой панелью или заполняют зазор утепляющим материалом, к которому сверху подходит подоконная панель, а снизу – переплеты остекления. Пол лоджии устраивают так же, как на балконах с уклоном 1-2 % наружу, и выполняют из плиток, уложенных на цементном растворе по слою гидроизоляции.

П лита балконов и лоджий по наружному периметру должна иметь капельник. Ограждение лоджий выполняется в виде металлической решетки, стойки которой заделывают в гнездах балконной плиты, а поручень крепят к стене, и экранов. Экраны могут быть металлические, из асбестоцементных листов, стеклопластика, армированного стекла.

Плиты перекрытий встроенных лоджий панельных зданий опирают на несущие боковые внутренние железобетонные стены, которые требуют дополнительно утепляющих конструкций в виде отдельных доборных панелей наружных стен или объёмных элементов.

Особенность конструктивного решения выносных лоджий заключается в опасности возникновения разности осадочных деформаций лоджий и здания, особенно при большой этажности, так как перекрытия таких лоджий опираются на приставные боковые панельные стенки - "щёки".

Поэтому в многоэтажных зданиях проектируются конструкции навесных лоджий, "щёки" которых крепят на поперечные внутренние стены.

Боковые стены выносных лоджий проектируются несущими только в зданиях малой и средней этажности. При этом для обеспечения совместной осадки лоджий и здания стены лоджий опирают на участки фундаментов поперечных внутренних стен.

В каркасных панельных зданиях плиты балконов (лоджий) работают по балочной схеме, опираясь на консоли колонн, благодаря чему исключается передача нагрузки на наружные стены. При этом производится изоляция вертикальных и горизонтальных сопряжений панелей наружных стен по принципу дренированного стыка.

При проектировании балконов и лоджий необходимо обеспечивать отвод воды от наружных стен.
