1.8 Выбор разъединителей
Производится по конструктивному выполнению, количеству заземляющих ножей и месту установки (наружная или внутренняя), а также по следующим условиям:
По току и напряжению:
По ударному току:
На термическую
стойкость:
Данные сносим в таблицу:
Таблица №5
-
Место установки
Тип разъединителя
Соотношение каталожных и расчетных данных
кВ
А
кА
кА2с
Вводы 220
РДЗ-2-220У/1000
Первичная обмотка 220
РДЗ-1-220У/1000
Вторичная обмотка 35
РДЗ-1-35/2000
CМВ 35
РДЗ-1-35/2000
Потребители 35
РДЗ-2-35/ 630
Вторичная обмотка 27,5
РДЗ-2-27,5/2000
РДЗ-1-27,5/2000
CМВ 27,5
РДЗ-1-27,5/2000
1.9 Выбор трансформаторов напряжения
Выбор трансформаторов напряжения производится по следующим условиям:
По напряжению:
На соответствие
классу точности:

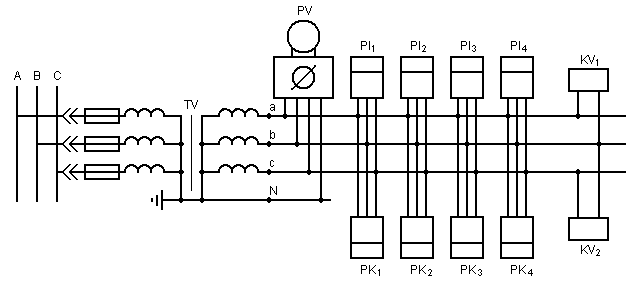

Расчетная схема для выбора трансформаторов напряжения:
В таблицу сносим данные для расчета суммарной мощности приборов для 220 кВ, 35 кВ и 27,5 кВ.
Для 220кВ:
Таблица №6
-
Наименование прибора
Число катушек
Мощность 1 катушки
Число приборов
Сумм. потр. мощность
Вольтметр
1
2
2
1
0
4
0
Счетчик акт. Энергии
2
4
2
0,38
0,93
6,08
14,88
Счетчик реакт. Энергии
3
4
2
0,38
0,93
9,12
22,32
Реле напряжения
1
1
3
1
0
3
0
Реле направления мощности
1
35
3
1
0
105
0
Итого:
127,2
37,2
Выбираем трансформатор: НКФ-220-58
Для 35 кВ:
Таблица №7
-
Наименование прибора
Число катушек
Мощность 1 катушки
Число приборов
Сумм. потр. мощность
Вольтметр
1
2
2
1
0
4
0
Счетчик акт. Энергии
2
4
4
0,38
0,93
12,16
29,76
Счетчик реакт. Энергии
3
4
4
0,38
0,93
18,24
44,64
Реле напряжения
1
1
3
1
0
3
0
Итого:
37,4
74,52
Выбираем трансформатор: ЗНОМ-35-65
Для 27,5 кВ:
Таблица №8
-
Наименование прибора
Число катушек
Мощность 1 катушки
Число приборов
Сумм. потр. мощность
Вольтметр
1
2
2
1
0
4
0
Счетчик акт. Энергии
2
4
4
0,38
0,93
18,24
44,64
Счетчик реакт. Энергии
3
4
4
0,38
0,93
27,36
66,6
Реле напряжения
1
1
3
1
0
3
0
Реле направления мощности
1
35
4
1
0
140
0
Итог:
192,6
111,6
Выбираем трансформатор: 2-ЗНОМ-35-65
Выбранные трансформаторы подходят по условию.
