Министерство образования и науки Российской Федерации

Федеральное агентство по образованию

Государственное образовательное учреждение

высшего профессионального образования

Магнитогорский государственный технический

Университет им. Г. И. Носова

Кафедра строительных конструкций

Пояснительная записка

к курсовомупроекту по дисциплине

«Металлические конструкции, включая сварку»

на тему:

« Каркас одноэтажного промышленного здания»

НЕ НАДО!!!!!!

Выполнил: А.В ГРеднева студент гр. СП-08

Проверил: С.А. Нищета

Магнитогорск

2012

Содержание

Y

Расчет соединений поясов подкрановой балки со стенкой 28

Проверка на смятие опорного ребра 29

Проверка на устойчивость опорной части 29

4. Металлические конструкции. В 3т.: Учеб.для строит. вузов/ В.В. Горев, Б.Ю. Уваров, В.В. Филлипов, Г.И. Белый и др., под ред. В.В. Горева. – М.: Высш. шк., 1999. – 528 с.: ил. 2

1. Исходные данные для проектирования:

• Пролет поперечной рамы: L=30 м.

• Продольный шаг колонн: В=6м.

• Длина цеха: l=120м.

• Отметка головки подкранового рельса: h=8 м.

• Краны мостовые электрические грузоподъемностью Q=20/5 т.

• Режим работы кранов: 6К.

• Узловое сопряжение ригеля с колонной: шарнирное.

• Высота ригеля на опоре: 2200 мм.

• Уклон кровли: 1:12.

• Система покрытия: беспрогонная.

• Материалы элементов каркаса: согласно СНиП II-23-81*.

• Класс бетона фундамента: В12,5.

• Снеговой район: I.

• Здание отапливаемое.

Справочные данные по мостовым кранам

Q, т		Размеры, мм				Макс. давл. колеса, т	Вес тележки G, т	Вес крана с тележкой, т	Тип кранового рельса
Глав. крюк	Вспомогат. крюк	Нкр	В1	Вкр	К
20	5	2400	260	6200	5000	20	6,3	33,2	КР-70

2. Компоновка однопролетной поперечной рамы

Схема поперечной рамы приведена на рис. 2.1.

Н₁=8000 мм – расстояние от поверхности пола (уровня земли) до отметки головки подкранового рельса;

Н_кр=2400 – высота мостового крана (габаритный размер, принимаемый по ГОСТ на мостовые краны);

Н₂= Н_кр+ 400мм = 2400+400=2800мм– расстояние от головки подкранового рельса донижнего пояса стропильной фермы;

400 мм – зазор, который учитывает возможные прогибы стропильных ферм в пролете и отклонение габаритов мостовых кранов по высоте;

Н_п = Н₁+ Н₂=8000+2800=10800 мм – полезная высота цеха – расстояние от поверхности пола до нижнего пояса стропильной фермы;

Н_в= Н_пб+ Н_р+ Н₂=600+120+2800=3520 мм – высота надкрановой части колонны;

Н_пб= мм – ориентировочная высота подкрановой балки;

Н_р=120мм – высота кранового рельса;

Н_н = Н_п– Н_в+ Н_б=10800-3520+800=8080 мм– высота подкрановой части колонны;

Н_б= 0,8м– заглубление базы колонны ниже нулевой отметки уровня пола;

Н = Н_в + Н_н= 3520+8080=11600 мм – высота колонны;

Н_о=2250 мм при i =1/12;

H_ш= H_о+ i  0,5  L + H_фон=2250+1/120,530000=3500 мм – высота шатровой части цеха (высота покрытия);

Н_зд= Н_п+ Н_ш=10800+3500=14300 мм – высота цеха;

b_в= мм– ширина верхней (надкрановой) части колонны;

мм– расстояние от кромки колонны до оси ("привязка" колонны);

b_н = а + λ=750+250=1000 мм – ширина нижней (подкрановой) части колонны;

λ=750 мм– расстояние между осью колонны и осью подкрановой ветви колонны;

(b_н – b_в) > (В₁ + с₁) – условие, обеспечивающее прохождение мостового крана по подкрановым путям;

В₁= 300 мм – ширина выступающей части мостового крана (изображение крана дано на рисунке в начале табл. 2 прил. 5);

мм – минимальный зазордля мостовых кранов грузоподъемностью Q ≤ 50 т.

500>240мм. Условие выполняется.

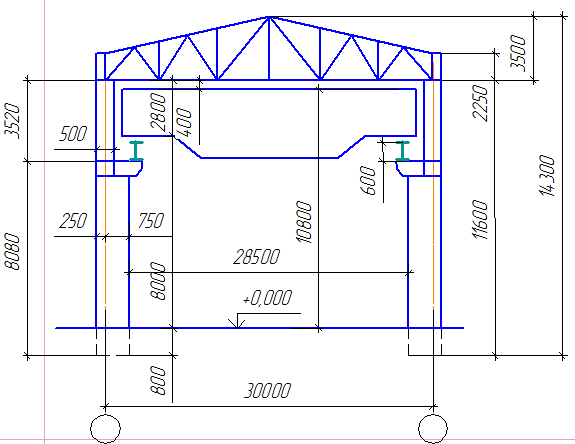

Рис. 2.1. Компоновка поперечной рамы однопролетного производственного здания
