50 Дней.
Удельное значение каждого этапа рассчитываем по формуле:
(13)
Результаты расчетов сводим в таблицу 1.6.
Таблица 22 - Результаты расчетов
№ этапа |
Уд.эт., % |
№ этапа |
Уд.эт., % |
№ этапа |
Уд. эт., % |
1.1. |
2.0 |
2.3. |
4.0 |
3.5. |
8.0 |
1.2. |
4.0 |
2.4. |
6.0 |
4.1. |
12.0 |
1.3. |
4.0 |
2.5. |
2.0 |
4.2. |
4.0 |
1.4. |
7.0 |
3.1. |
2.0 |
4.3. |
2.0 |
1.5. |
7.0 |
3.2. |
4.0 |
4.4. |
4.0 |
2.1. |
5.0 |
3.3. |
12.0 |
|
|
|
7.0 |
3.4. |
4.0 |
|
|
Результаты расчетов заносим в сводную таблицу 23
Таблица 23 − Сводная таблица результатов расчетов
№ п/п
|
Удельн. значен. этапа % |
Нарастание техническ. готовности |
Ожидаемая трудоемк. (дн). |
Кол-во одноврем. работающ |
Длит-ть этапа Т эт |
Линейный график работы |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
1.1 |
2.0 |
2.0 |
3 |
3 |
1 |
|
1.2 |
4.0 |
6.0 |
5 |
3 |
2 |
|
1.3 |
4.0 |
10 |
5 |
3 |
2 |
|
1.4 |
7.0 |
17 |
10 |
3 |
3.5 |
|
1.5 |
7.0 |
24 |
10 |
3 |
3.5 |
|
2.1 |
5.0 |
29 |
7 |
3 |
2.5 |
|
2.2 |
7.0 |
36 |
13 |
4 |
3.5 |
|
2.3 |
4.0 |
40 |
6 |
4 |
2 |
|
2.4 |
6.0 |
46 |
10 |
4 |
3 |
|
2.5 |
2.0 |
48 |
4.5 |
5 |
1 |
|
3.1 |
2.0 |
50 |
5.5 |
5 |
1 |
|
3.2 |
4.0 |
54 |
8 |
5 |
2 |
|
3.3 |
12.0 |
66 |
29 |
5 |
6 |
|
3.4 |
4.0 |
70 |
9.5 |
5 |
2 |
|
|
8.0 |
78 |
19 |
5 |
4 |
|
4.1 |
12.0 |
90 |
24 |
4 |
6 |
|
4.2 |
4.0 |
94 |
4.5 |
3 |
2 |
|
4.3 |
2.0 |
96 |
3.5 |
3 |
1 |
|
4.4 |
4.0 |
100 |
5.5 |
3 |
2 |
|
|
|
|
|
|
50 |
Т нир = 50 дней |
Составление линейного плана-графика выполнения НИР осуществляется путем последовательного отложения отрезков, имитирующих длительность каждого этапа.

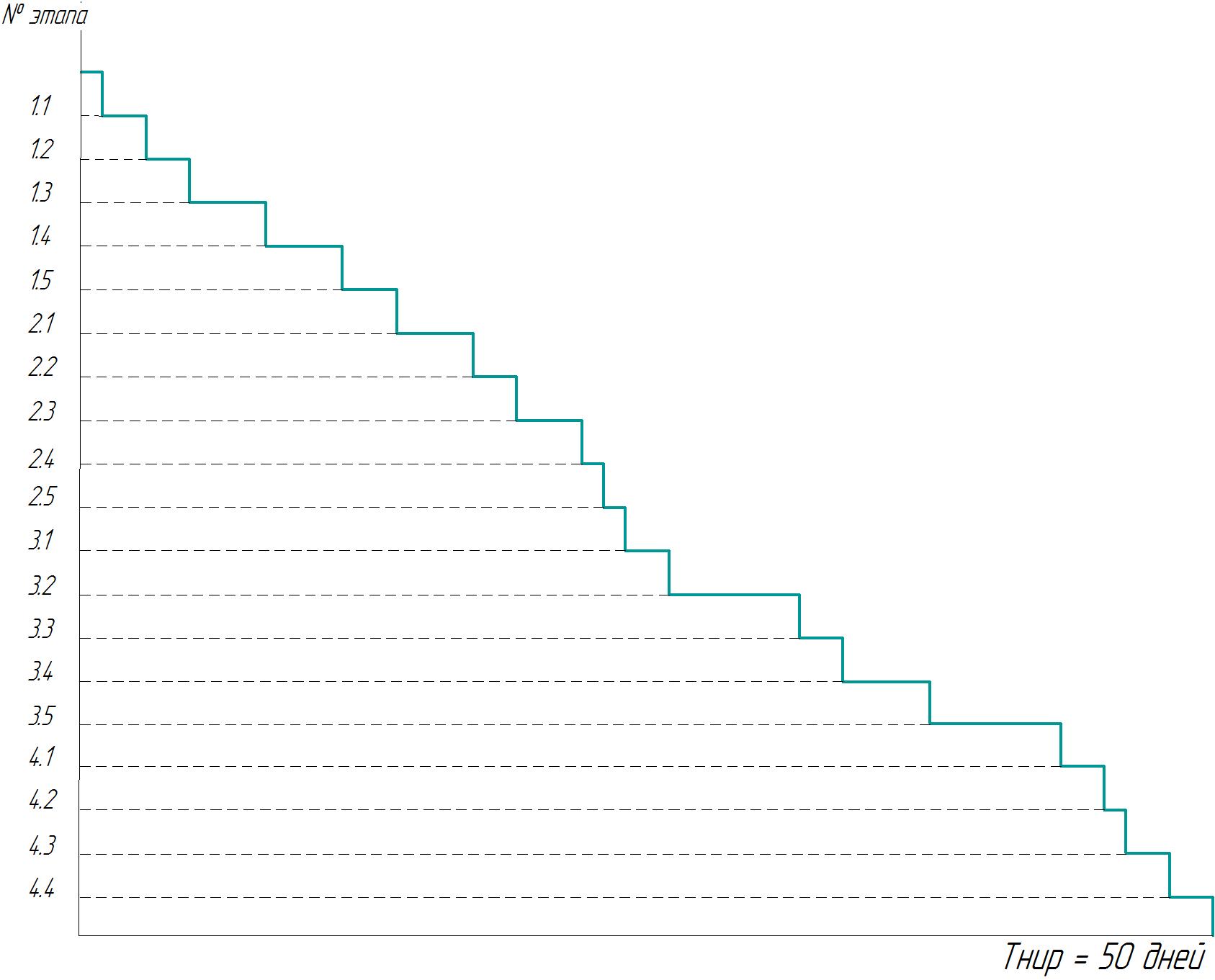

Рисунок 35. Линейный план-график проведения НИР
