5.1.2. Техніка безпеки.

Робоче місце. Обладнання і організація робочого місця з ВДТ мають забезпечувати відповідність конструкції всіх елементів робочого місця та їх взаємного розташування ергономічним вимогам з урахуванням характеру і особливостей трудової діяльності (ГОСТ 12.2.032-78, ГОСТ 22.269-76, ГОСТ 21.889-76).

Конструкція робочого місця користувача ВДТ має забезпечити підтримання оптимальної робочої пози.

Робочі місця з ВДТ слід так розташовувати відносно світлових прорізів, щоб природне світло падало збоку, переважно зліва.

При розміщенні робочих столів з ВДТ слід дотримуватись таких відстаней: між бічними поверхнями ВДТ - 1,2 м; від тильної поверхні одного ВДТ до екрана іншого - 2,5 м.

Екран ВДТ має розташовуватися на оптимальній відстані від очей користувача, що становить 600...700 мм, але не ближче ніж за 600 мм з урахуванням розміру літерно-цифрових знаків і символів.

Розташування екрана ВДТ має забезпечувати зручність зорового спостереження у вертикальній площині під кутом +30° до нормальної лінії погляду працюючого.

Клавіатуру слід розташовувати на поверхні столу на відстані 100...300 мм від краю, звернутого до працюючого. У конструкції клавіатури має передбачатися опорний пристрій (виготовлений із матеріалу з високим коефіцієнтом тертя, що перешкоджає мимовільному її зсуву), який дає змогу змінювати кут нахилу поверхні клавіатури у межах 5...15°.

Для забезпечення захисту і досягнення нормованих рівнів комп'ютерних випромінювань необхідно застосовувати приекранні фільтри, локальні світлофільтри (засоби індивідуального захисту очей) та інші засоби захисту, що пройшли випробування в акредитованих лабораторіях і мають щорічний гігієнічний сертифікат.

Мікрокліматичні умови. В приміщеннях зі значними надлишками явного тепла, де на кожного працюючого припадає від 50 до 100 м² площі підлоги, дозволяється зниження температури повітря проти норми в зоні поза постійними робочими місцями до 12 °С - для легких робіт, до 10 °С - для робіт середньої важкості і до 8 °С - для важких робіт. Якщо на кожного працюючого припадає більше 100 м² площі підлоги, то нормативна температура, відносна вологість і швидкість руху повітря забезпечуються тільки на постійних робочих місцях.

Теплове опромінення працюючих, що надходить від нагрітого обладнання, освітлювальних приладів, завдяки інсоляції на постійних і непостійних робочих місцях не повинно перевищувати 35 Вт/м² при опроміненні 50% і більше поверхні тіла, 70 Вт/м² при опроміненні від 25 до 50% поверхні тіла і 100 Вт/м² - при опроміненні до 25% поверхні тіла людини. Інтенсивність опромінювання робітників від відкритих джерел тепла (відкрите полум'я) не повинна перевищувати 140 Вт/м² при опроміненні не більше 25% поверхні тіла. При цьому обов'язкове застосування засобів індивідуального захисту, в тому числі обличчя та очей.

Низькі температури при праці на відкритому повітрі взимку негативно впливають на стан людини. Граничні температури, нижче яких не можуть виконуватися роботи на відкритому повітрі, обумовлені можливостями механізму терморегуляції людини. Так, при температурі повітря до мінус 25 °С іде охолодження відкритих поверхонь тіла і зниження чутливості на дотик кінцівок людини.

Періодичний обігрів поновлює працездатність. При температурах від мінус 25 до мінус ЗО °С навіть періодичний обігрів не відновлює працездатність (дотикову чутливість кінцівок). Праця при таких низьких температурах протягом зміни призводить до різко вираженого переохолодження організму. Праця при температурах мінус 30-40 °С і нижче при десятихвилинному обігріві через кожну годину призводить до стійкого зниження температури всього тіла і тактильної (дотикової) чутливості пальців рук і ніг, підвищення артеріального тиску, почастішання пульсу.

Освітленя. Залежно від призначення промислові будівлі можуть бути одноповерхові, багатоповерхові та різних розмірів і конструкцій. Залежно від цього і вимог технологічного процесу можуть бути застосовані такі види природного освітлення:

1. Бокове одностороннє або двостороннє, коли світлові отвори (вікна) знаходяться в одній або в двох зовнішніх стінах.

2. Верхнє, коли світлові отвори (ліхтарі) знаходяться у верхньому перекритті будівлі.

3. Комбіноване, коли застосовується одночасно бокове і верхнє освітлення.

Згідно з вимогами СНиП ІІ-4-79 "Естественное и искусственное освещение. Нормы проектирования", в приміщеннях із постійним перебуванням людей в них повинно бути передбачене природне освітлення. Основною нормованою величиною природного освітлення є КПО, або (є) - коефіцієнт природної освітленості. Фактичний КПО визначають відношенням заміряної освітленості на робочому місці у виробничому приміщенні Евн до одночасної освітленості зовні приміщення Езовп у горизонтальній площині при відкритому небосхилі (щоб ніщо не затінювало фотоелемент люксметра) і дифузному світлі (сонце закрите хмарою). Оскільки ця величина відносна, то виражається у відсотках:

КПО=(Евн/Езовп) ,%. (5.1)

Нормування КПО залежить від виду природного освітлення та ряду супутніх факторів.

При боковому освітленні нормується мінімальне значення КПО - етіп. У випадку однобічного - в точці на відстані 1 м від стіни -найбільш віддаленої від світлових отворів, але не більш ніж 12 м від них (рис. 12.2).

При верхньому та комбінованому освітленні нормується середнє значення КПО.

Нормоване значення КПО (ен) залежить від характеру зорової роботи (розряду), системи природного освітлення та особливостей світлового клімату і сонячності клімату в районі розташування будівлі, які визначають через коефіцієнти т - світлового клімату і с - сонячності клімату. Вся територія СНД поділена на 5 світлових поясів. Відповідно І, II, III, IV, V - світлові пояси.

Система загального освітлення призначена для освітлення всього приміщення, вона може бути рівномірною та локалізованою. Загальне рівномірне освітлення встановлюють у цехах, де виконуються однотипні роботи невисокої точності по усій площі приміщення при великій щільності робочих місць. Загальне локалізоване освітлення встановлюють на поточних лініях, при виконанні робіт, різноманітних за характером, на певних робочих місцях, при наявності стаціонарного затемнюючого обладнання, та якщо треба створити спрямованість світлового потоку.

Місцеве освітлення призначається для освітлення тільки робочих поверхонь, воно може бути стаціонарним (наприклад, для контролю за якістю продукції на поточних лініях) та переносним (для тимчасового збільшення освітленості окремих місць або зміни напрямку світлового потоку при огляді, контролі параметрів, ремонті).

Світильники місцевого освітлення повинні бути зручними у користуванні, а, головне, безпечними при експлуатації.

Категорично забороняється застосовувати лише місцеве освітлення, оскільки воно створює значну нерівномірність освітленості, яка підвищує втомленість зору та призводить до розладу нервової системи. Таке освітлення на виробництві є допоміжним до загального. Комбіноване освітлення складається з загального та місцевого. Його передбачають для робіт І—VIII розрядів точності за зоровими параметрами, та коли необхідно створити концентроване освітлення без утворення різких тіней.

Головними джерелами світла для промислового освітлення є лампи розжарювання та газорозрядні лампи різноманітних типів. Кожен із типів ламп має свої недоліки та переваги. Лампи розжарювання (ЛР) належать до джерел світла теплового випромінювання, їх світлова віддача складає 10... 15 лм/Вт. Вони створюють безперервний спектр випромінювання, який найбільш багатий жовтими та червоними (тобто інфрачервоними) променями та бідніший у зоні синіх та зелених спектрів випромінювання, ніж спектр природнього світла неба, що погіршує розрізнення кольорів. У цих ламп низький коефіцієнт корисної дії, малий термін служби (до 1000 годин), висока температура на поверхні колби (250...300 °С). Водночас вони мають деякі переваги: широкий діапазон потужностей і типів, порівняно з газорозрядними лампами, незалежність експлуатації від навколишнього середовища (вологості, запиленості і т. д.), простота світильників та компактність[4].

Шум і вібрації. Нормування шуму для робочих місць регламентується санітарними нормами та державним стандартом. Для постійних шумів нормування ведеться по граничному спектру шуму. Граничним спектром зветься сукупність нормативних рівнів звукового тиску дев'яти стандартизованих октавних смугах частот із середньо-геометричними частотами 31, 5, 63,125, 500, 1000, 2000, 4000, 8000 Гц. Кожен граничний спектр позначається цифрою, яка відповідає допустимому рівню звукового тиску (дБ) в октавній полосі із середньо-геометричною частотою 1000 Гц. Наприклад, граничний спектр ГС-75 означає, що в цьому граничному спектрі допустимий рівень звукового тиску в октавній смузі з середньо-геометричною частотою 1000 Гц дорівнює 75 дБ.

У виробничих умовах часто шум має непостійний характер. Для цих умов найбільш зручно застосовувати середні величини, які звуться еквівалентним (по енергії) рівнем звуку Lem, що характеризує середнє значення енергії звуку в дБ А. Цей рівень вимірюється спеціальним інтегруючим шумоміром або розраховується.

Для вимірювання рівнів звукового тиску і звуку використовують таку апаратуру: вимірювач шуму та вібрації ВШВ-1 (вимірювач шуму та вібрації); шумомір типу ПІ-71 з октавними фільтрами ОФ-5 і ОФ-6; шумомір PS 1-202 з октавними фільтрами OF-101 фірми RFT (Німеччина); шумоміри типу 2203, 2209 з октавними фільтрами типу 1613 фірми «Брюль і К'єр» (Данія).

У шумомірі звук, який сприймається мікрофоном, перетворюється на електричні коливання, які посилюються, проходячи крізь коригуючі фільтри і випрямник, а потім реєструються стрілковим або самописним приладом. Для прикладу наведемо норми допустимих рівнів шуму.

На підприємствах вимірювання шуму на робочих місцях повинно проводитись не менше одного разу на рік[6].

Довготривалий вплив на людину загальної вібрації призводить до розладу вестибулярного апарату, центральної та вегетативної нервових систем, захворювання органів травлення, а також серцево-судинної системи.

Місцева вібрація викликає порушення периферійного кровообігу і нервової системи та м'язово-суглобного апарату. Тривала дія локальних вібрацій часто призводить до вібраційної хвороби з незворотними змінами в цих системах. Одночасна дія підвищеного шуму та вібрації, охолодження всього організму або кінцівок поглиблюють захворювання. Профілактика впливу вібрацій на організм людини включає ряд заходів технічного, санітарно-гігієнічного та лікувального характеру. Найкращим захистом є дотримання нормативних параметрів інтенсивності вібрації.

Заземлення. Захисне заземлення застосовують у мережах з напругою до 1000 В з ізольованою нейтраллю та в мережах напругою вище 1000 В з будь-яким режимом нейтралі джерела живлення.

Захисне заземлення — це навмисне електричні з'єднання із землею або з її еквівалентом металевих нормально не струмопровідних частин, які можуть опинитися під напругою. Призначення захисного заземлення полягає в тому, щоб у випадку появи напруги на металевих конструктивних частинах електроустаткування (наприклад, ; внаслідок замикання на корпус при пошкодженні ізоляції) забезпечити захист людини від ураження електричним струмом при її доторканні до таких частин. Це досягається шляхом зниження до безпечних значень напруг доторкання та кроку.

Якщо корпус устаткування є незаземленим і відбулося замикання на нього однієї із фаз, то доторкання людини до такого корпуса рівнозначно доторканню до фази. Якщо ж корпус електричне з'єднаний із землею (рис. 5.1, а), то він опиниться під напругою замикання U₃= /Д,, а людина, яка доторкається до такого корпуса, згідно з формулою5.1 потрапляє під напругу доторкання U_dom= U₃a. Струм, який пройде через людину, в такому випадку визначається із рівняння:

I_л=U_don/R_л = I_зR_зa/R_л (5.1)

звідки видно, що чим меншими є значення R_за, тим менший струм пройде через тіло людини, яка стоїть на землі і доторкається до корпуса устаткування. Таким чином, захист від ураження струмом забезпечується шляхом приєднання корпуса до заземлювача, який має малий опір заземлення R_з та малий коефіцієнт напруги доторкання а.

Із еквівалентної електричної схеми (рис. 5.1, б) видно, що людина (R_л) дотор­каючись до заземленого корпуса, який опинився під напругою під'єднується до електрич­ного кола однофазного струму паралельно опору заземлення R₃. Оскільки опір заземлення малий, то основна частина струму замикання на землю пройде саме через нього, а через людину пройде малий (безпечний) струм. У цьому і полягає суть захисного заземлення. Причому струм, що пройде через людину зменшиться у стільки разів, у скільки опір людини більший за опір заземлення. Якщо прийняти, що опір людини r_a= 1000 Ом, а опір заземлення К_з = 4 Ом, то струм, який пройде через людину, що доторкнулася до заземленого корпуса, котрий опинився під напругою, буде в 250 разів менший ніж у випадку, коли таке захисне заземлення відсутнє.

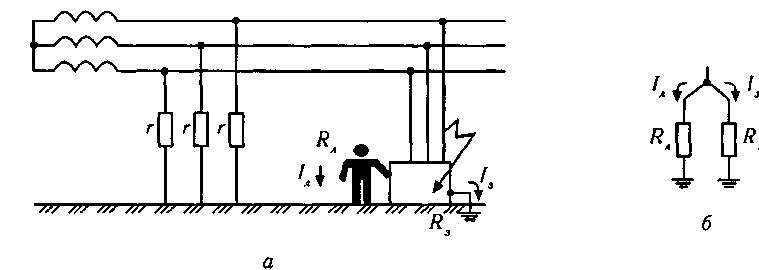

Рис. 5.1. Захисне заземлення:

a — схема доторкання людини до заземленого корпуса, який опинився під напругою; б — еквівалентна електрична схема.

Занулення.

Захисне занулення застосовується в чотирьох провідних мережах напругою до 1000 В з глухо заземленою нейтраллю. Відповідно до ПУЕ, занулення корпусів електроустаткування використовується в тих випадках, що й захисне заземлення.

Занулення — це навмисне електричне з'єднання з нульовим захисним провідником металевих нормально не струмопровідних частин, які можуть опинитись під напругою.

Нульовий захисний провідник — це провідник, який з'єднує частини, що підлягають зануленню, з глухо заземленою нейтральною точкою обмотки джерела струму або її еквівалентом.

При зануленні у випадку замикання мережі на корпус електро­установки виникає однофазне коротке замикання, тобто замикання між фазним та нульовим провідниками. Внаслідок цього електроустановка автоматично вимикається апаратом захисту від струмів короткого замикання 2 (перегорають плавкі запобіж­ники чи спрацьовують автоматичні вимикачі). Таким чином забезпечується захист людей від ураження електричним струмом[2].

Для зменшення небезпеки ураження струмом, яка виникає внаслідок обриву нульового провідника, влаштовують (багатократно) додаткове заземлення нульового провідника R_d.

Для того, щоб відбулося швидке та надійне вимкнення, необхідно, щоб струм короткого замикання І_кз перевищував струм захисного апарата І_ап:

I_K.₃>kI_an, (3.27)

де k — коефіцієнт кратності струму короткого замикання відносно струму захис­ного апарата (k = 1,5 — для автоматичних вимикачів; k = 3,0 — для плавких запобіжників).

Отже, при зануленні виключно важливе значення має правильний вибір запобіжник ІЖ-Іа автоматичних вимикачів відповідно до величини струму короткого замикання петлі фаза-нуль. При неправильному виборі плавкого запобіжника чи автоматичного вимикача, коли I_K.₃ < 3I_aв чи I_K.₃< 1,5I_aв , може не відбутися вимкнення

¹ установки, на корпус якої перейшла напруга, а відтак буде існувати небезпека для людини при її доторканні до корпуса.

Слід зазначити, що одночасне заземлення та занулення корпусів електроустановок значно підвищує їх електробезпеку.

5.1.3. Промислова санітарія.

Психофізіологічні та шкідливі виробничі чинники. Робоче положення "сидячи" супроводжується статичним навантаженням значної кількості м'язів ніг, плечей, шиї та рук, що дуже втомлює. М'язи перебувають довгий час у скороченому стані і не розслабляються, що погіршує кровообіг. В результаті виникають больові відчуття в руках, шиї, верхній частині ніг, спині та плечових суглобах.

Внаслідок динамічного навантаження на кістково-м'язовий апарат кистей рук виникають больові відчуття різної сили в суглобах та м'язах кистей рук; оніміння та уповільнена рухливість пальців; судоми м'язів кисті; ниючий біль в ділянці зап'ястя[9].

У результаті виникають локальні м'язові перенапруження, хронічні розтягнення м'язів травматичного характеру, що можуть викликати професійні захворювання: дисоціативні моторні розлади, захворювання периферійної нервової та кістково-м'язової систем. Ці захворювання увійшли до Переліку професійних захворювань, затвердженого постановою Кабінету Міністрів України від 8 листопада 2000 p., № 1662.

Крім того, робота "сидячи" призводить до зниження м'язової активності - гіподинамії. За браком рухів відбувається зниження споживання кисню тканинами організму, сповільнюється обмін речовин. Це сприяє розвитку атеросклерозу, ожиріння, може стати причиною дистрофії міокарда, хронічного головного болю, запаморочення, безсоння, роздратування.

Помірними гімнастичними вправами можна викликати активізацію обміну речовин в організмі, посилити виділення отруйних продуктів життєдіяльності.

Трудова діяльність працівників невиробничої сфери належить до категорії робіт, які пов'язані з використанням великих обсягів інформації, із застосуванням комп'ютеризованих робочих місць, із частим прийняттям відповідальних рішень в умовах дефіциту часу, безпосереднім контактом із людьми різних типів темпераменту тощо. Це зумовлює високий рівень нервово-психічного перевантаження, знижує функціональну активність центральної нервової системи, призводить до розладів в її діяльності, розвитку втоми, перевтоми, стресу[9].

Тривала робота на комп'ютеризованому робочому місці призводить до значного навантаження на всі елементи зорової системи і зумовлює втому та перевтому зорового аналізатора. Напружена зорова робота викликає "очні" (біль, печія та різь в очах, почервоніння повік та очей, ломота у надбрівній частині тощо) та "зорові" (пелена перед очима, подвоєння предметів, мерехтіння, швидка втома під час зорової роботи) порушення органів зору, що може викликати головний біль, посилення нервово-психічного напруження, зниження працездатності.

Ергономічні чинники.

Для внутрішнього оздоблення приміщень з ВДТ слід використовувати дифузно-відбивні матеріали з коефіцієнтами відбиття для стелі 0,7-0,8, для стін 0,5-0,6[2].

Покриття підлоги повинне бути матовим з коефіцієнтом відбиття 0,3-0,5. Поверхня підлоги має бути рівною, неслизькою, з антистатичними властивостями[4].

Забороняється для оздоблення інтер'єру приміщень ВДТ застосовувати полімерні матеріали (деревинно-стружкові плити, шпалери, що миються, рулонні синтетичні матеріали, шаруватий паперовий пластик тощо), що виділяють у повітря шкідливі хімічні речовини.

Полімерні матеріали для внутрішнього оздоблення приміщень з ВДТ можуть бути використані при наявності дозволу органів та установ державної санітарно-епідеміологічної служби.

Виробничі приміщення можуть обладнуватись шафами для зберігання документів, магнітних дисків, полицями, стелажами, тумбами тощо з урахуванням вимог до площі приміщень.

У приміщеннях з ВДТ слід щоденно робити вологе прибирання. Приміщення з ВДТ мають бути оснащені аптечками першої медичної допомоги[4].

При приміщеннях з ВДТ мають бути обладнані побутові приміщення для відпочинку під час роботи, кімната психологічного розвантаження. В кімнаті психологічного розвантаження слід передбачити встановлення пристроїв для приготування й роздачі тонізуючих напоїв, а також місця для занять фізичною культурою (СНиП 2.09.04.-87).
