Шероховатость поверхности
Поверхности деталей после обработки не являются идеально гладкими, т.к. режущие кромки инструментов (резцов, фрез, шлифовальных кругов) оставляют на поверхности следы в виде неровностей и гребешков близко расположенных друг к другу. Совокупность неровностей поверхности с относительно малыми шагами на базовой длине, образующими рельеф поверхности, называется шероховатостью поверхности.
Шероховатость поверхностей влияет на качественные показатели работы деталей. В подвижных посадках шероховатость приводит к преждевременному износу поверхностей, так как при работе деталей металлические гребешки истираются и смешиваясь с маслом, ускоряют изнашивание поверхностей. В неподвижных посадках недостаточная высота микронеровностей ослабляет прочность соединения, так как при запрессовке, гребешки сминаются и в соединении натяг становится меньше. Шероховатость поверхностей ухудшает герметичность соединений и противокоррозионную стойкость.
ГОСТ 2789-73 предусматривает шесть основных параметров шероховатости поверхности: три высотных ( Ra, Rz, Rmax, два шаговых (S и Sm) и один по опорной длине профиля ( tp ).
Если
провести среднюю линию в сечении
гребешков (линия m
на рис.10) и опустить перпендикуляры из
отдельных точек профиля к этой средней
линии, то сумма расстояний у1,
у2
и т.д. ( расстояния точек действительного
(измеренного) профиля до его средней
линии), деленная на количество n
(количество измеренных расстояний),
будет
средним арифметическим допуском Ra
профиля поверхности от средней линии:
Числовое значение параметра Ra в мкм, используется для оценки шероховатости.
Для оценки шероховатости пользуются и вторым показателям -высотой неровностей Rz.
Чтобы определить Rz, параллельно средней линии m, ниже профиля поверхности проводят линию, и на нее опускают перпендикуляры из высших точек выступов и низших точек впадин (расстояния h1min, h1max и т.д.). За величину неровностей Rz принимают среднею величину между пятью высшими точками выступов и пятью низшими точками впадин:
Пять высших точек выступов и пять низших точек впадин берут в пределах, так называемой базовой длины, под которой понимают длину участка поверхности, принимаемую для измерения шероховатости.
Кроме параметров Ra и Rz, предусмотрена оценка наибольшей высоты профиля Rmax. По своему физическому смыслу Ra характеризует высоту всех неровностей профиля; Rz - - наибольших выступов и впадин, а Rmax – наибольшую высоту неровностей профиля. Числовые значения для Rmax установлены в пределах 160…0,02 мкм.
Шаговый параметр S характеризует средний шаг неровностей профиля по вершинам, Sm - средний шаг неровностей профиля по средней линии в пределах базовой длины.
Относительная опорная длина профиля tр характеризует сумму длин отрезков, отсекаемых от неровностей линией, параллельной линии m. Она определяется в % от Rmax и характеризует фактическую плотность контакта поверхности в сопряжении на заданном уровне сечения профиля. Числовые значения в стандарте приведены в процентах и выбираются из ряда 10,15,20,25,30,40,50,60,70,80,90%. Параметр tp рекомендуется задавать в чертежах при изнашивании трущихся поверхностей, обеспечении контактной плотности и герметичности.

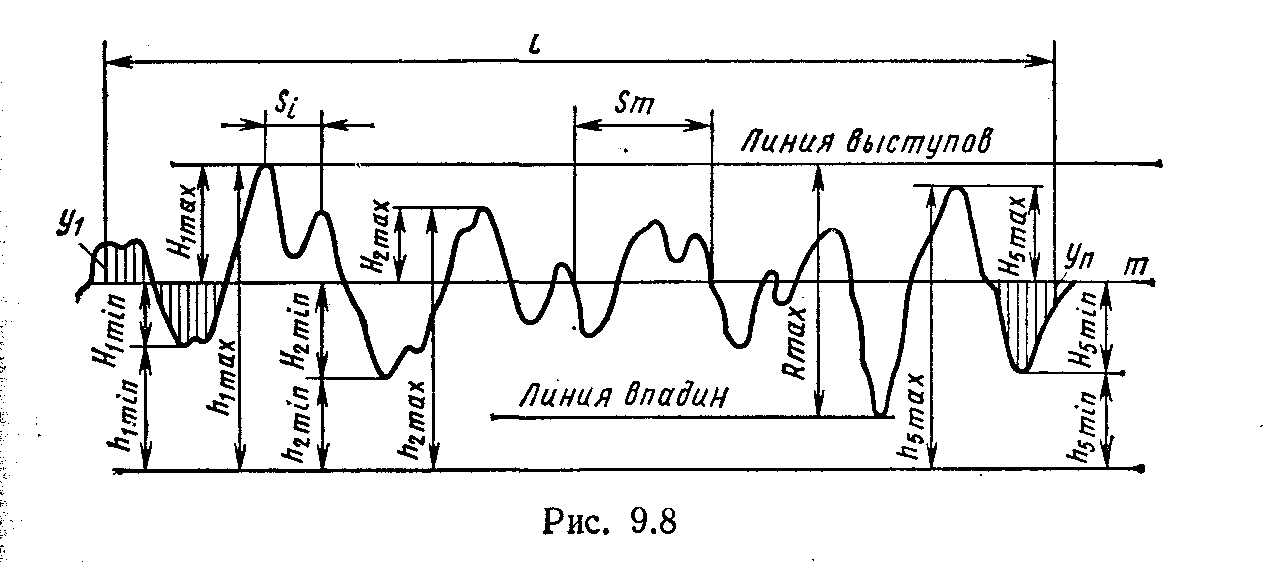

l - базовая длина; Si - шаг неровностей по вершинам профиля; Smi - шаг неровностей по средней линии ;Rmax - наибольшая высота неровностей; tр - уровень сечения профиля для подсчета ( в процентах от Rmax).
Рис.10. Профиль шероховатости поверхности
Таблица 5 - Числовые значения параметров шероховатости
-
Среднее арифметическое отклонение профиля Ra, мкм
Высота неровностей Rz, мкм
Базовая длина l, мм
80
320
8,0
40
160
20
80
10
40
2,5
5
20
2,5
10
0,8
1,25
6,3
0,63
3,2
0,32
1,6
0,25
0,16
0,8
0,08
0,4
0,04
0,2
0,02
0,1
0,08
При выборе параметров Ra и Rz следует иметь в виду, что Ra дает более полную оценку шероховатости.
