Отклонения взаимного расположения поверхностей
Отклонением от взаимного расположения поверхностей называется отклонение от номинального расположения рассматриваемой поверхности, её оси или плоскости симметрии относительно базы, или отклонение от номинального взаимного расположения рассматриваемых поверхностей. База – поверхность, от которой задается, обрабатывается и измеряется расположение элемента детали. Виды отклонений расположения, их определения и условные обозначения стандартом названы: отклонения - от параллельности (рис. 8а, 8б); перпендикулярности (рисунок 8в, 8д); соосности (рисунок 8е); симметричности (рис. 8ж), пересечения осей. Кроме этого, предусмотрены допуски на торцовое и радиальное биение (рис. 9).

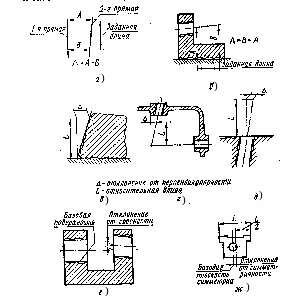

а- отклонение от параллельности плоскостей; б - отклонение от параллельности оси и плоскости; в, г, д - отклонение от перпендикулярности поверхностей, оси и плоскости; е - отклонение от соосности относительно общей оси; ж - отклонение от симметричности.
Рис.8. Виды отклонений взаимного расположения поверхностей и осей
Отклонение от параллельности плоскостей - разность наибольшего и наименьшего расстояний между плоскостями в пределах нормируемого участка.
Отклонение от параллельности оси (или прямой) и плоскости - разность Δ наибольшего и наименьшего расстояний между осью (прямой) и плоскостью на длине нормируемого участка.
Отклонение от перпендикулярности плоскостей, осей, или оси и плоскости - отклонение угла между плоскостями, осями, или осью и плоскостью от прямого угла (90°), выраженное в линейных единицах на длине нормируемого участка.
Отклонение от соосности - наибольшее расстояние между осью рассматриваемой поверхности вращения и базой (осью базовой поверхности или общей осью двух или нескольких поверхностей на длине нормируемого участка.
Отклонение от симметричности - наибольшее расстояние между плоскостью симметрии (или элементов) и базой (плоскостью симметрии базового элемента или общей плоскостью симметрии двух или нескольких элементов) в пределах нормируемого участка (ГОСТ 24642-81).
Торцовое биение является результатом отклонений от перпендикулярности торцовой поверхности и отклонений формы торца в виде выпуклости и вогнутости.
Торцовое биение – разность наибольшего и наименьшего расстояний от точек радиального профиля торцовой поверхности, до плоскости перпендикулярной базовой оси (рис. 9а).
Радиальное биение –разность наибольшего и наименьшего расстояний от точек реального профиля поверхности вращения до базовой оси в сечении плоскостью, перпендикулярной базовой оси (ГОМТ 24642-81).
Радиальное биение является результатом (суммой) смещения центра рассматриваемого поперечного сечения детали относительно оси ее вращения и отклонения от круглости вышеуказанного сечения (рис. 9б).

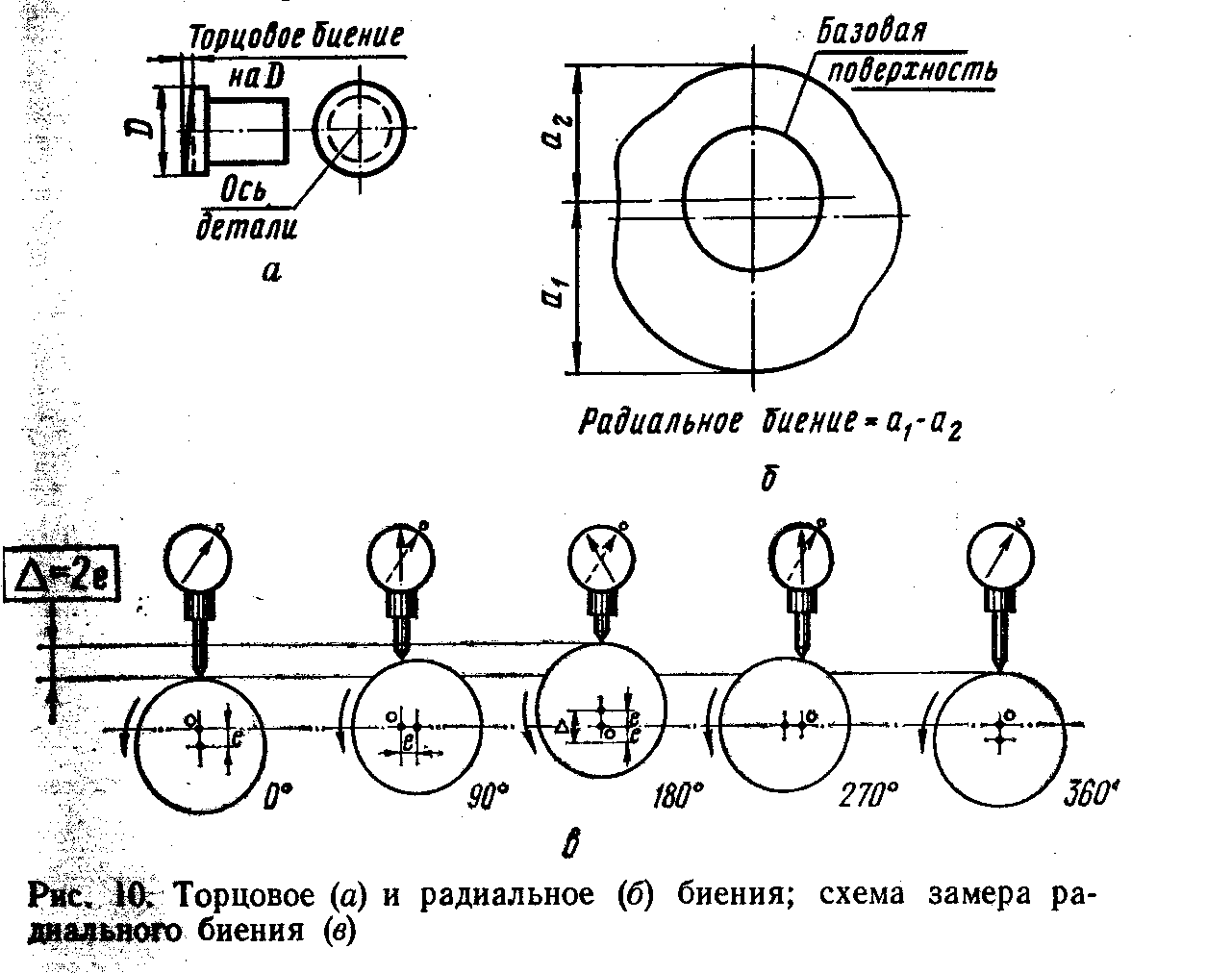

а) торцовое биение б) радиальное биение
Рис. 9.Схема замера радиального и торцового биений
