Раздел 1 Архитектурно-строительный Описание района строительства.

Жилой 9 этажный дом строится в г. Липецке.

max температура +20,2 º С

min температура -10,3 º С

среднегодовая температура 5,1 º С

Абсолютный min -38 º С

Абсолютный max +39 º С

Cредняя температура наиболее жаркого месяца +25,9 º С

Средняя температура наиболее холодного месяца -15 º С

Продолжительность периода со среднесуточной температурой ниже 0 º С

147 суток.

Наиболее холодная пятидневка -27 º С

Роза ветров.

Таблица 1

	Январь	Июль
С	12	15
СВ	8	13
В	8	9
ЮВ	15	8
Ю	13	6
ЮЗ	17	10
З	12	16
СЗ	15	23

Объёмно-планировочное решение здания.

Проектируемое здание - 9-ти этажный жилой дом c элементами соцкультбыта.

Высота этажа 2.8 м.

Высота подвала 2.46 м.

Общая высота здания составляет 28.8 м.

Основанием фундаментов жилого здания служат суглинки.

Связь между этажами осуществляется лестницами и с помощью лифтов.

Квартиры предусмотрены с первого этажа, причем на первом этаже также размещены: аптека, салон красоты, магазины и другие объекты соцкультбыта.

В подвале здания размещены технические помещения для прохождения сетей.

Конструктивная схема здания – бескаркасная с продольными и поперечными несущими стенами. Пространственная жёсткость обеспечивается совместной работой стен и перекрытий, а также за счет лестничных клеток и лифтовых шахт.

Здание ориентировано с учётом условий надлежащей инсоляции и проветривания.

Расчёт технико-экономических показателей.

1.Жилая площадь 2769 м²

2.Площадь застройки 857,09 м²

3.Общая площадь 5198,63 м²

4.Строительный объём выше нуля 26569,8 м³

5. Строительный объём ниже нуля 2571,27 м³

6. Строительный объём всего здания 29141,07 м³

7.Коэффициент К1

К1=

8.Коэффициент К2

К2=

Вертикальная планировка участка.

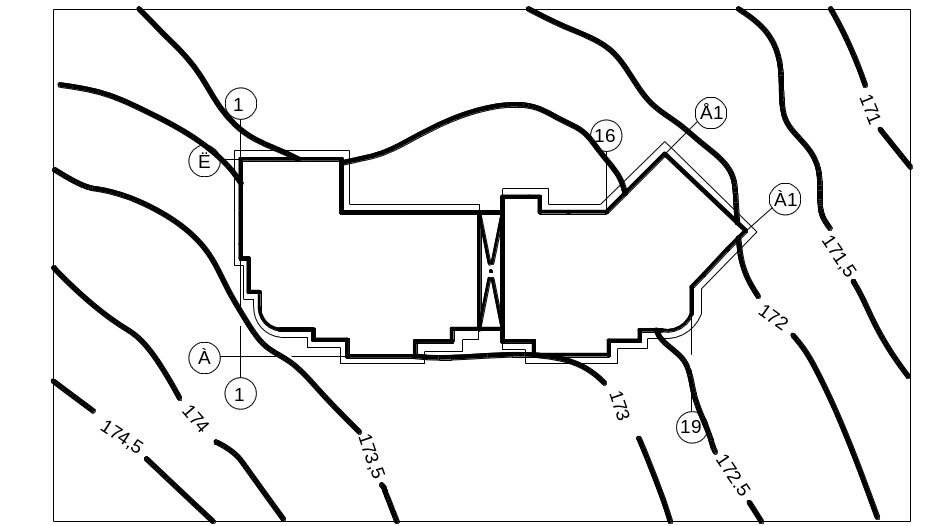

Рис.1

1.Определение чёрных отметок участка.

Н1=171

Н2=172+0,8*0,5/3,2=172,12

Н3=174+1,2*0,5/3,4=174,18

Н4=171,5+5,9*0,5/6,4=171,96

2.Определение уклона участка.

i_1-2=

i_2-3=

i_3-4

i_пр. i_попер.

3.Определение красных отметок участка.

Н_3кр=174,18-0,4=173,78

Н_4кр=173,78-0,024*70=172,1

Н_1кр=172,1-0,019*80=172,1-1,52=170,58

Н_2кр=170,58+0,024*70=172,26

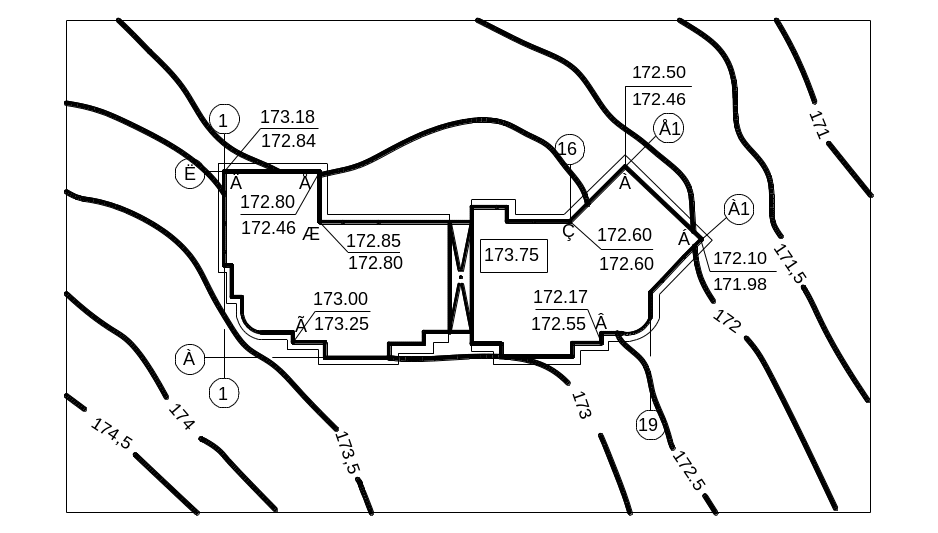

4.Определение чёрных отметок углов здания.

На=172,5-0,2*0,5/2,1=172,46

Нб=171,5+0,3*0,5/0,31=171,98

Нв=172,5+0,2*0,5/2,1=172,55

Нг=173,00+0,5*0,5/1=173,25

Нд=173,00-0,3*0,5/0,95=172,84

Не=172,5-0,3*0,5/4=172,46

Нж=173,00-0,9*0,5/2,8=172,80

Нз=172,5+0,6*0,5/3,3=172,60

5.Определение красных отметок углов здания.

Н_{г кр}=173,25-0,25=173,00

Н_{в кр}=173,00-0,019*43,6=172,17

Н_{б кр}=172,17-0,024*2,92=172,10

Н_{а кр}=172,10+0,019*21,05=172,50

Н_{з кр}=172,50+0,019*5,26=172,60

Н_{ж кр}=172,60+0,019*13,16=172,85

Н_{е кр}=172,85-0,024*2,08=172,80

Н_{д кр}=172,80+0,019*20=173,18

Абсолютная отметка здания.

Н_абс =

Н_абс=(173,00+172,17+172,10+172,50+172,60+172,85+172,80+173,18)/8+1,1=

=172,65+1,1=173,75.

Рис 2.
