1.3.2 Выбор типа муфты

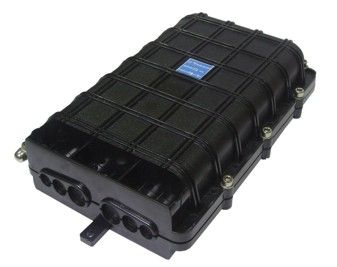

Рис. 3 – муфта оптическая универсальная (МОГ-М) /3/

Муфта позволяет обеспечить соединение 12-96 волокон, и имеет 6 портов ввода-вывода. Наружное применение. Возможность настенного крепления, подвеса на трос и установки на столб.

Описание:

• Возможность отвода волокон для сварки без разрыва основного магистрального кабеля (MASS-порт, проходная муфта);

• Возможность установки на стену, на подвес, на столб;

• Простота повторного доступа в муфту, не требующая дополнительного инструмента;

• Диаметры портов ввода/вывода соответствуют мировым стандартам на оптический кабель;

Технические характеристики:

• Количество портов ввода-ввывода 6 (2 - Ø23мм, 2 - Ø20мм, 2 - Ø16мм);

• Количество волокон от 12 до 96;

• Габаритные размеры ДхШхВ (мм) 323х202х86.

1.3.3 Выбор кросса

Кросс оптический относится к серии стандартных стоечных коммутационно-распределительных устройств с вертикальными размерами в зависимости от модификаций 1U, 2U, 3U, 5U, 7U и предназначен для размещения и коммутации 8, 16, 24, 32, 40, 48, 56, 64, 72 сварных соединений оптических волокон и возможности их дальнейшей коммутации с оборудованием телекоммуникационных систем. Кросс содержит 8, 16, 24, 32, 40, 48, 56, 64, 72 оптических соединительных розеток FC-АМ (FC-АS), FC-D-AM (FC-D-AS), ST-AM (ST-AS), SC-AM (SC-AS) типа.

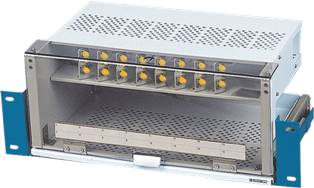

Рис. 4 – Кросс оптический (ОК-16) /2/

Для удобства выполнения сварных стыков и доступа к сплайс-пластинам и шнурам "вилка-хвост" (pigtail) возможен съем внутренней части корпуса кросса. Благодаря выдвижной конструкции внутренней части корпуса ОК-16 (ОК-8) облегчен доступ к оптическим розеткам. После сварки стыки оптических волокон прячутся в гильзы и фиксируются в сплайс-пластине, затем витками укладываются в органайзер. Кросс содержит накопитель для укладки излишней длины оптических переходных шнуров "вилка-вилка" (patchcord). Изделие выполнено в виде отдельного функционального блока:

Габаритные размеры	526х194х280.5мм
Масса	не более 9 кг

1.3.4 Выбор типа оптического кабеля

Для прокладки между городами путем подвески, выберем кабель марки ОКЛЖ, а для прокладки внутри зданий – ОКЛ-Н.

ОКЛЖ-01-6-16-10/125-0.36/0.22-3.5/18-20.0

01	центральный силовой элемент, неметаллический
6	количество элементов в повиве сердечника
16	количество волокон в кабеле
10/125	диаметр сердцевины ОВ, мкм/диаметр отражающей оболочки, мкм
0.36/0.22	коэффициент затухания (1.31 мкм/1.55 мкм)
3.5/18	значение хроматической дисперсии (1.31 мкм/1.55 мкм)
20.0	допустимое растягивающее усилие

Эти кабели предназначены прокладки по лоткам и эстакадам, подвески по столбам городского энергохозяйства, подвески по опорам контактной сети ж/д, воздушных линий связи. Кабели типа ОКЛЖ (от 2 до 144 ОВ) для воздушной прокладки (классический дизайн, в соответствии ТТ ФСК).

Рис. 5 – Оптический кабель типа ОКЛЖ /www.soccom.ru/

Рис. 6 – поперечный разрез ОКЛЖ /www.soccom.ru/

1. Оптические волокна свободно уложены в полимерных трубках (оптические модули), заполненных тиксотропным гелем по всей длине.

2. Центральный силовой элемент (ЦСЭ) в виде стеклопластикового прутка, вокруг которого скручены оптические модули (модули и кордели).

3. Кордель — сплошные ПЭ стержни – для устойчивости конструкции.

4. Поясная изоляция в виде лавсановой ленты, наложенная поверх скрутки.

5. Гидрофобный гель, заполняющий пустоты скрутки по всей длине.

6. Внутренняя оболочка выполнена из композиции ПЭ низкой или высокой плотности.

7. Силовые элементы в виде слоя арамидных нитей.

8. Наружная оболочка выполнена из композиции ПЭ высокой плотности.

ОКЛ-Н-01-6-16-10/125-0.36/0.22-3.5/18-1.0

01	центральный силовой элемент, неметаллический
6	количество элементов в повиве сердечника
16	количество волокон в кабеле
10/125	диаметр сердцевины ОВ, мкм/диаметр отражающей оболочки, мкм
0.36/0.22	коэффициент затухания (1.31 мкм/1.55 мкм)
3.5/18	значение хроматической дисперсии (1.31 мкм/1.55 мкм)
1.0	допустимое растягивающее усилие

Оптические кабели предназначены для прокладки в специальных трубах, коллекторах, тоннелях, кабельной канализации, на мостах и эстакадах, в местах, не зараженных грызунами, а также внутри зданий и сооружений, при повышенных требованиях пожарной безопасности.

Рис. 7 – Оптический кабель типа ОКЛ-Н /www.soccom.ru/

Рис. 8 – поперечный разрез ОКЛ-Н /www.soccom.ru/

Кабели оптические типа ОКЛ-Н (до 96 ОВ):

1.Оптические волокна свободно уложены в полимерных трубках, заполненных тиксотропным гелем по всей длине.

2.Центральный силовой элемент (ЦСЭ), диэлектрический стеклопластиковый пруток, вокруг которого скручены оптические модули.

3.Кордели (при необходимости) - сплошные ПЭ стержни для устойчивости конструкции.

4.Поясная изоляция — в виде лавсановой ленты, наложенная поверх скрутки.

5. Гидрофобный гель, заполняющий пустоты скрутки по всей длине.

6.Наружная оболочка выполнена из композиции ПЭ, не распространяющего горение, светостабилизированного, стойкого к УФ-излучению.
