1 Общие сведения об инженерных заграждениях.
1. Назначение и виды инженерных заграждений
В годы Великой Отечественной войны наши инженерные войска широко применяли различные заграждения во всех видах боя.
На минно-взрывных заграждениях противник потерял 80тыс. человек и около 1000 танков и САУ.
Впервые в истории войн советские минёры и партизаны производили минирование в тылу врага с целью вывода из строя живой силы и боевой техники, впервые были организованы и применены подвижные отряды в бою (ПОЗ).
Применение ядерного оружия, а также большое насыщение общевойсковых соединений и частей танками и полная моторизация войск создали условия, при которых боевые действия развёртываются одновременно на больших пространствах, ведутся с решительными целями, в высоких темпах, при отсутствии сплошных фронтов, с переходом от одних видов боя к другим.
В современных условиях противник также будет стремиться вести высокоманёвренные боевые действия.
Для затруднения таких действий требуется устройство заграждений и производство разрушений на направлениях действий основных группировок противника, особенно образования “брешей” и боевых порядках наших войск от ядерных ударов противника.
Инженерными заграждениями называются установленные на местности минно-взрывные средства, искусственно созданные препятствия, разрушение сооружений и различных объектов с целью нанести потери противнику, задержать его продвижение, создать благоприятные условия для поражения его огнём всех видов оружия, сковать манёвр или вынудить двигаться в выгодном для наших войск направлении.
По характеру воздействия на противника инженерные заграждения подразделяются на:
Минно-взрывные - они устанавливаются из различных мин и подрывных
зарядов с помощью заградителей, дистанционных систем
минирования и вручную и предназначены для поражения
живой силы и техники противника и разрушения вражеских
объектов.
Невзрывные заграждения устраиваются из различных местных материалов и
конструкций промышленного изготовления, а также отрывкой рвов, эскарпов и других препятствий.
Электрилизуемые устраиваются в виде проволочных заборов и металлических
сеток под напряжением для поражения живой силы
противника электрическим током.
Водные заграждения
устанавливаются на водных преградах, разрушением дамб,
плотин гидростанций и других гидротехнических
сооружений, а также возведением временных или постоянных
плотин для затопления и заболачивания местности.
Комбинированные представляют собой различное сочетание минно-взрывных,невзрывных, электрилизуемых и водных заграждений.
По назначению (против кого и чего устраиваются) инженерные заграждения подразделяются:
-противотанковые
-противопехотные
-противотранспортные
-противодесантные
-речные
К ПТ заграждениям относятся ПТМП, группы мин, отдельные ПТ мины и фугасы, ПТ рвы, эскарпы, контрэскарпы, надолбы, тетраэдры, ежи, минированные и обычные завалы, баррикады, стенки, воронки, земляные валы, разрушенные участки дорог, мостов и путепроводов.
К противопехотным заграждениям относятся ППМП, группы мин и одиночные мины, мины-ловушки, электризуемые и проволочные заграждения, МЗП, минированные и обычные завалы.
ПТр заграждения обычно состоят из групп и отдельны ПТр и объектных мин, разрушенных и минированных участков дорог, мостов, путепроводов на автомобильных и железных дорогах.
Противодесантные заграждения состоят из ПД, ПТ, ПП мин, МП, групп мин, бетонных и металлических ежей и надолбов, устанавливаемых в местах возможной высадки десанта в прибрежной полосе моря на глубинах до 5м и непосредственно на берегу.
Заграждения против воздушного десанта создаются в местах их возможной высадки противником и состоят из MB, невзрывных и комбинированных заграждений.
Вывод по вопросу: Инженерные заграждения предназначены не только для нанесения поражения противнику в живой силе и технике но и с целью задержать его продвижение, сковать маневр или вынудить двигаться в выгодном для наших войск направлении, с целью уничтожения противника.
Билет 19.
1.
БАТАРЕИ ГАЛЬВАНИЧЕСКИЕ |
|
БАТАРЕИ ГАЛЬВАНИЧЕСКИЕ - группы электрически соединенных между собой гальванических элементов, которые вырабатывают электроэнергию за счет хим. реакции, происходящей между активными материалами электродов. В батареи гальванической чаще всего используются гальванические элементы, у которых положительный электрод изготовлен из смеси двуокиси марганца и графита, а отрицательный - из цинка. В качестве электролита обычно используется раствор хлористого аммония (нашатыря) и других хлористых солей. Такие элементы называются марганцево-цинковыми.

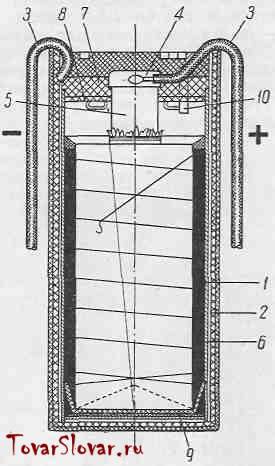

Рис. 1. Сухой элемент стаканчикового типа: 1 - отрицательный электрод (цинк), 2 - картонный футляр, 3 -токоотводы, 4 - колпачок, 5 - положительный электрод, 6 - слой электролита (пасты), 7 - смола, 8 - картонная шайба, 9 - изоляционная прокладка, 10 - стеклянная трубка (газоотвод)
Иногда в состав положительного электрода, кроме двуокиси марганца и графита, добавляется активированный уголь, который поглощает кислород из окружающей атмосферы, чем позволяет использовать его в хим. реакции. Такие элементы называются марганцево - воздушно - цинковыми. Они отличаются большей емкостью и меньшей себестоимостью. Для специальных целей применяются угольно - цинковые и железо - угольные наливные элементы, обладающие большим постоянством напряжения. Ввиду неудобства эксплуатации наливных элементов с жидким электролитом последний при помощи муки, крахмала, картона или других наполнителей переводится в вязкое состояние, благодаря чему он теряет свою текучесть и не выливается из элемента при любом положении. Такие элементы получили название сухих. Различают два основных типа сухих элементов: стаканчиковый и галетный. У стаканчикового элемента (рис. 1) отрицательный электрод (цинковый полюс) выполнен в виде цилиндрического цельнотянутого или имеющего продольный шов (паяный, сварной, вальцованный) прямоугольного стакана. Положительный электрод представляет собой цилиндр или призму, напрессованную на угольный стержень, служащий токоотводом. Положительный электрод помещается внутри отрицательного, а пространство между ними заполняется сгущенным электролитом. У галетного элемента (рис.2) электроды имеют вид пластинок, которые разделены пропитанной электролитом картонной диафрагмой. Все детали стянуты упругим винилхлоридным ободом (кольцом). Токоотводом служит непроницаемый для электролита слой электропроводной массы, нанесенный на внешнюю сторону цинкового электрода. Марганцево - воздушно - цинковые элементы выпускаются только стаканчикового типа.
Рис. 2. Сухой элемент галетного типа: 1 - отрицательный электрод (цинк) с электропроводным слоем, 2 - положительный электрод, 3 - картонные диафрагмы, пропитанные электролитом, 4 - бумага обертки положительного электрода, 5 - хлорвиниловое кольцо
Основными показателями элемента являются его электродвижущая сила (э. д. с.) и напряжение, величина которых измеряется вольтметром (см.), в первом случае - при отсутствии нагрузочного сопротивления, во втором - при подключении обусловленного стандартом нагрузочного сопротивления. Э. д. с. марганцево - цинковых элементов колеблется от 1,5 до 1,8 В, э. д. с. марганцево - воздушно - цинковых элементов равна 1,4 В. Величина напряжения элемента всегда меньше э. д. с., разница между ними возрастает с уменьшением нагрузочного сопротивления. Важнейшими параметрами батарей гальванических являются также количество отдаваемой ими электроэнергии и способность сохранять ее на протяжении длительного времени (сохранность). Количество отдаваемой энергии измеряется либо продолжительностью работы элемента в часах, либо его электрической емкостью в а - час. Поскольку напряжение элемента при разряде падает, то в техн. документации всегда оговаривается нижний предел напряжения (конечное напряжение), определяющий нижнюю границу его работоспособности. При заданном конечном напряжении электрическая емкость элемента, а значит и продолжительность его работы зависят также от темп-ры и величины нагрузочного сопротивления (см. табл. 1), а также периодичности разряда.

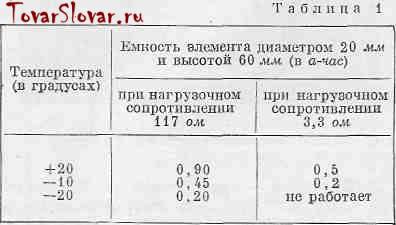

Емкость батарей гальванических увеличивается с увеличением нагрузочного сопротивления и повышением темп-ры. Наиболее низкая темп-ра, при которой возможна работа элементов: для марганцево-цинковых -20°, для марганцево - воздушно - цинковых -5°. Периодичность разряда характеризуется чередованием и длительностью периодов разряда и отдыха элемента. Как правило, марганцево - цинковые элементы при прерывистом разряде отдают большую емкость, чем при непрерывном, а марганцево - воздушно - цинковые элементы, наоборот, меньшую. Сохранностью батарей гальванических (элемента) называется срок от момента изготовления до начала эксплуатации, в продолжении которого изделие сохраняет свою работоспособность. Величина остающейся емкости (или продолжительности работы) оговаривается стандартом и обычно составляет 60-75% первоначальной. Срок сохранности, указываемый на этикетке, является минимальным и почти всегда батареи гальванические и элементы могут быть использованы еще в течение некоторого времени. Годность их в этом случае определяется по напряжению. Соединение элементов в батареи гальванические может быть последовательное, параллельное и смешанное. При последовательном соединении положительный полюс одного элемента присоединяется к отрицательному полюсу последующего элемента и т. д. (рис.3).
Рис. 3. Схема последовательного соединения элементов

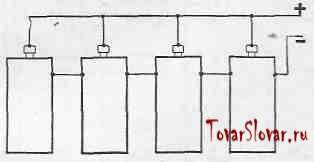

Рис. 4. Схема параллельного соединения элементов батареи
Рис. 5. Смешанное соединение элементов батареи
Такое соединение элементов применяется для создания более высокого напряжения батареи гальванической, которое в этом случае прямо пропорционально числу последовательно соединенных элементов. Емкость батареи гальванической при этом не изменяется и равна емкости отдельного элемента. Параллельное соединение осуществляется путем соединения между собой, с одной стороны, всех положительных полюсов элементов, с другой - отрицательных (рис. 4). При этом возрастает емкость батареи гальванической, а напряжение ее остается равным напряжению отдельного элемента. При смешанном соединении применяются оба указанных выше способа: собирается несколько одинаковых групп с последовательным соединением элементов, которые соединяются между собой параллельно (рис. 5). При этом возрастают соответственно и напряжение и емкость. В зависимости от назначения батареи гальванической подразделяются на анодные, сеточные, накальные и фонарные. Анодные батареи гальванические (рис. 6) предназначаются для питания анодных цепей радиоприемников.

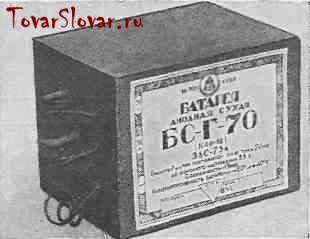

Рис. 6. Батарея БС-Г-70
Их напряжение сравнительно высоко - от 60 до 120 В. Используются они для небольшого тока - от 3 до 12 ма. Обычно эти батареи гальванические имеют дополнительные токоотводы в виде гнезда в панели или мягких проводов, которые позволяют использовать сначала часть батареи гальванической и подключать остальную ее часть по мере падения напряжения. Этот режим носит название секционного разряда и позволяет в известных пределах увеличить продолжительность службы батареи гальванической. Сеточные батареи гальванические предназначаются для создания напряжения смещения на сетках радиоламп.

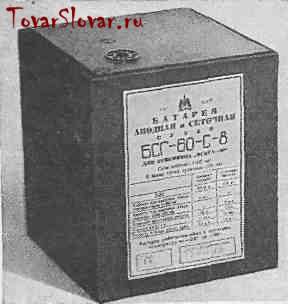

Рис. 7. Батарея БСГ-60-С-8
В них применяется последовательное соединение. Напряжение от 4,5 до 12,0 В. Расход тока не превышает 3 ма. Монтируются в одном футляре с батареями гальваническими анодными (рис. 7) и составляются из одинаковых с ними элементов. Накальные батареи гальванические (рис. 8) предназначены для питания накальных нитей радиоламп.

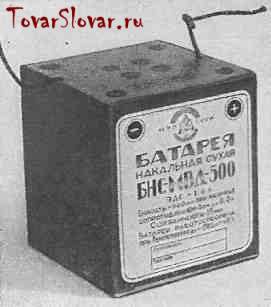

Рис. 8. Батарея БНС-МВД-500
Для стационарных батарейных радиоприемников ("Родина", "Искра" и т. п.) накальные батареи гальванические с целью создания большей емкости составляются из четырех параллельно соединенных марганцево - воздушно - цинковых элементов большого размера. Напряжение их равно напряжению одного элемента, а расход тока от 0,3 до 0,5 а. В накальных батареях гальванических переносных батарейных радиоприемников применяется параллельное и смешанное соединение небольших элементов. Для батарейного радиоприемника "Тула" пром-стью выпускается комплект питания, в специальном футляре, состоящий из анодной и накальной батареи гальванической (рис. 9).
Рис. 9. Комплект - питания для радиоприемника "Тула"
Фонарные батареи гальванические предназначаются для питания лампочек карманных фонарей. Они характеризуются большим расходом тока (от 150 до 280 а) при небольшом напряжении (3,0- 4,5 в) и малыми габаритами. Наибольшее распространение получили батареи гальванические типа КБС-Л-0,50 (рис. 10), состоящие из трех последовательно соединенных элементов. Для фонарей круглого сечения и измерительных приборов (омметров, авометров и т. п.) пром-стью выпускаются элементы цилиндрической формы типа ФБС, последовательное соединение между которыми при необходимости осуществляется непосредственно при вложении их в корпус фонаря (прибора).
Рис. 10. Батарея для карманного фонаря КБС-Л-0,50
Условные обозначения элементов обычно состоят из четырех частей. Начальная цифра указывает габариты (в мм): №2 - 40х40х100, №3-55x55x130, № 6 - 80x80x175; буквы - С - сухой, Л - летний, X - хладостойкий; следующие затем цифры указывают емкость элемента. Так, 3С-Л-30 означает: элемент № 3, сухой, летний, емкостью 30 а-час. Наименование батарей гальванических, начинающееся с буквенных обозначений, состоит из 4-5 частей, имеющих следующие значения: Б - батарея, А - анодная, Н - накальная, С - сухая, Г - галетная, Ф - фонарная, К - карманная. Число после букв у анодных батарей гальванических показывает напряжение, у накальных - емкость. Однако иногда в обозначении батарей гальванических анодных буква А опускается, а в конце обозначения добавляется второй численный показатель - емкость батареи гальванической. Наименования батарей гальванических, начинающиеся с цифр, имеют следующие значения: начальная цифра обозначает напряжение, конечная - емкость, буквы: МЦ - марганцевоцинковая система, В - указывает на использование кислорода воздуха, Н - накальная, А - анодная, Т - телефонная, С - для слуховых аппаратов, П - панель. Батареям гальваническим, предназначенным для питания радиоприемников, кроме того, даны товарные наименования. Маркируются батареи гальванические путем наклейки этикетки с указанием: наименования или товарного знака предприятия - изготовителя, условного обозначения батарей гальванических, номинального напряжения, начальной емкости, гарантийного срока хранения и емкости в конце срока хранения. Годность батарей гальванических и элементов определяется внешним осмотром и замерением напряжения на токоотводах. При осмотре следует убедиться в целости токоотводов и отсутствии наружных дефектов: поломок, разрушения заливочной смолки (мастики), повреждений и промокания футляра. Напряжение проверяется вольтметром; оно не должно быть ниже величин, указанных в табл. 2. Батареи гальванические упаковываются в деревянные ящики весом брутто 65-80 кг, выложенные внутри влагонепроницаемой бумагой, и отделяются от их стенок слоем сухой стружки или другого упаковочного материала. Батареи гальванические необходимо хранить в сухом и прохладном месте. Повышенная влажность в помещении для хранения, как и повышенная темп-ра, резко снижают срок их сохранности. Низкая темп-ра не опасна для батарей гальванических: после отогревания они полностью восстанавливают свои свойства. Батареи гальванические изготовляются предприятиями Главаккумуляторпрома Министерства электротехнической промышленности СССР. |
2.
Противопехотная мина ПМД-6М предназначена для минирования местности против живой силы противника.
Основные тактико-технические характеристики
Масса, г
|
490
|
Габаритные размеры
|
200х90х50
|
Взрыватель
|
МУВ, МУВ-2 или МУВ-3 с Т-образной чекой
|
Усилие срабатывания, кгс
|
6...28
|
Устройство и принцип действия
Мина состоит из:
-корпуса;
-заряда ВВ (200 гр. тротиловая шашка);
-взрывателя МУВ или МУВ-2 с Т-образной чекой с запалом МД-2 или МД-5М.
У мины ПМД-6М на крышке снизу прикреплена металлическая пластина, которая в снаряжённой мине опирается на корпус взрывателя и повышает усилие срабатывания мины.
Принцип действия
В боевом положении мины передняя стенка крышки нижней гранью опирается на плечики Т-образной чеки взрывателя.
При нажатии на крышку мины она опускается вниз и передней стенкой выталкивает боевую чеку взрывателя, что приводит к его срабатыванию и взрыву мины.
Установка
В летних условиях мины устанавливаются в грунт с возвышением крышки над уровнем поверхности грунта на 1...2 см и маскируются местным материалом (травой, листьями, торфом и т.д.)
Обезвреживание
Мины ПМД-6М (боевые) обезвреживать запрещается. Они уничтожаются на месте их установки подрыванием или тралением.
Билет 20.
1.
Проверочные и измерительные приборы.
Пульт – пробник служит для проверки исправности подрывной машинки КПМ-1А.
Представляет собой омический делитель напряжения, выполненный из трех последовательно соединенных высокоомных сопротивлений, к двум из которых параллельно подключены сигнальные неоновые лампы. Электрическая схема пульта смонтирована в пластмассовом корпусе, на котором размещены окна сигнальных ламп, розетка штепсельного разъема, два внешних зажима и откидные контакты.
Для проверки машинки необходимо:
с помощью откидных контактов присоединить пульт к зажимам машинки;
вставить приводную ручку в машинку;
вращением приводной ручки (8 – 10 сек) зарядить конденсатор машинки (до начала свечения лампы);
нажать кнопку взрыва и удерживать ее в утопленном положении 35 – 40 сек.
Если машинка исправна, то при нажатии кнопки взрыва должны вспыхнуть обе неоновые лампы пульта, одна из них должна быстро погаснуть, а вторая продолжать светиться еще приблизительно 30 сек.
Малый омметр М – 57 служит для проверки проводимости (исправности) проводов, ЭД и электровзрывных сетей, а также для приближенного измерения их сопротивления в пределах от 0 до 5000 Ом.
Представляет собой карманный прибор. Имеет пластмассовый корпус, на котором имеется окно со шкалой и стрелкой, клеммы, кнопка для проверки омметра, головка корректора, винт установки стрелки на 0.
Внутри прибора размещена электрическая схема прибора и источник тока (батарея 3336 л).
При пользовании малым омметром к его зажимам присоединяют измеряемое сопротивление по шкале производят приблизительный отсчет. Об исправности (наличии проводимости) проверяемых проводов, ЭД судят только по отклонению стрелки омметра вправо без производства отсчетов по шкале. Малый омметр проверяется при получении его со склада, а также в поле перед его работой.
Первая проверка (проверяется исправность прибора).
Нажатием на кнопку в верхней части прибора замыкают накоротко зажимы омметра. Стрелка исправного омметра должна отклоняться вправо до нуля. При несовпадении стрелки с нулем шкалы вращения винта на задней стенке прибора стрелку приводят к нулю. Если этого сделать не удается, заменяют батарею и производят снова проверку и регулировку омметра. Если стрелка не отклоняется, - омметр неисправен. Если при первой проверке неисправность омметра не установлена, то производится вторая проверка его. Для этого к зажимам прибора подключить один ЭД, если при этом взрыва не последует, а стрелка прибора подойдет к нулю, то омметр исправен.
Переносной мост Р - 353 служит для измерения сопротивлений от 0,2 до 5000 Ом.
Мост помещается в металлическом корпусе. На лицевой стороне панели находятся:
окно показывающего прибора (гальванометра);
зажимы для подключения измеряемого сопротивления;
перемычка для переключения пределов измерений;
корректор показывающего прибора;
рукоятка вращающегося лимба со шкалой;
крышка камеры для источника тока;
кнопка для включения источника тока.
Источником тока в приборе служит сухой гальванический элемент типа РЦ – 83Х с сопротивлением УЛМ – 0,12 30 Ом ЭДС – 1,2 В.
Проверка исправности источника питания производится нажатием кнопки. При наличии исправного источника стрелка показывающего прибора должна отклониться вправо или влево от нулевой отметки.
