1. Для взрыва заряда электрическим способом составляются (изготавливаются) электровзрывные сети. Электровзрывной сетью называется сеть проводов с присоединенными к ним электродетонаторами.

Провода, идущие от источника тока к месту расположения зарядов называются магистральными. Провода расположенные между зарядами и соединяющие ЭД между собой, называются участковыми.

В электровзрывных сетях применяются следующие соединения ЭД:

• последовательное;

• параллельно-пучковое;

• смешанное.

Расчет электровзрывной сети при любой схеме соединения ЭД заключается в определении ее общего сопротивления, а также величины напряжения и тока, которые должен обеспечить выбираемый источник.

Совокупность электродетонаторов с проводами, соединяющими их между собой и с источником тока (минной станцией), называется электровзрывной сетью. Электровзрывная сеть состоит из магистральной и распределительных сетей и электродетонаторов. Распределительная сеть включает концевые, участковые и соединительные провода. Расчет электровзрывной сети сводится к определению общего сопротивления сети R и расчету силы тока, проходящего через электродетонатор, который не может быть меньше гарантийного тока при групповом взрывании. После этого определяют необходимое напряжение и подбирают источник тока. Если в качестве источника тока используются конденсаторные взрывные машинки, то расчетное сопротивление принятой схемы должно соответствовать паспортному значению сопротивления машинки. В электровзрывных сетях .применяют три типа соединений проводов: последовательное, параллельное и смешанное. При последовательном соединении провода соединяют один с другим так, чтобы электрический ток последовательно проходил через все электродетонаторы, включенные в сеть (рис. 8.5).

Достоинством такой схемы является простота ее расчета, монтажа и контроля. Недостатки последовательной схемы сводятся к ограниченности числа одновременно взрываемых электродетонаторов и возможности отказа цепи в случае неисправности хотя бы одного электродетонатора (или повышенной его чувствительности) или разрыва какого-либо провода в сети. Общее сопротивление электровзрывной сети (Ом) при последовательном соединении определяется как сумма сопротивлений проводов — магистральных Rм, соединительных участковых Rу, концевых Rк и сопротивлений электродетонаторов Rд:

где n — общее число электродетонаторов, включенных в сеть. Сила тока, проходящего через каждый электродетонатор при последовательном соединении,

где U — напряжение на зажимах источника тока, В; Rп — внутреннее сопротивление источника тока, Ом. Параллельное соединение применяют при взрывании большого числа электродетонаторов, расположенных в одном месте. При этом требуется мощный источник тока с таким расчетом, чтобы на каждый электродетонатор подавать ток силой в 0,5—1 А. Недостатком параллельного соединения является невозможность контроля за проводимостью всех электродетонаторов, сложность расчета электровзрывных сетей, большой расход проводов. В схемах параллельного соединения различают два их вида: пучковое и параллельно-ступенчатое. Пучковое соединение — это соединение, когда все электродетонаторы присоединяют к магистральным проводам в двух точках, т. е. один концевой провод каждого электродетонатора присоединяют к одному магистральному приводу, а другой — к другому (рис. 8.6, а). Величина тока в сети Iобщ при этом равна сумме токов, проходящих по разветвлениям:

где I1, I2,..., In — сила тока в отдельных ветвях, А. Общее сопротивление сети R0бт (Ом) при пучковом соединении определяют по выражению

где R1, R2,..., Rn — сопротивления отдельных ветвей, Ом. Если сопротивление ветвей одинаково, то общее сопротивление

где Rв — сопротивление отдельной ветви, Ом; N — число параллельных ветвей. При параллельно-ступенчатом соединении электродетонаторы присоединяются к магистрали в разных точках сети (рис. 8.6,б). Такое соединение применяют лишь в тех случаях, когда сопротивления участковых проводов очень малы и сопротивления электродетонаторов одинаковы. Расчет таких сетей весьма сложен.

2.

Командные и наблюдательные пункты. Для обеспечения непрерывности управления войсками и боем, в укрепленной полосе возводится целая сеть командных пунктов, для общевойсковых командиров, артиллерийских начальников и их штабов.

Командный пункт представляет группу фортификационных сооружений, состоящую из наблюдательных пунктов, убежищ для укрытия органов и средств управления боем, а также сообщений между элементами командного пункта.

В составе командного пункта, командира соединения (от стрелкового полка и выше) обыкновенно имеется несколько наблюдательных пунктов: основной или командирский, передовой, вспомогательные и запасные наблюдательные пункты.

Наблюдательным пунктом называется фортификационное сооружение, предназначенное для обеспечения непрерывного наблюдения за боем.

Наблюдательные пункты но своему тактическому назначению, расположению и характеру устройства подразделяются на командирские, артиллерийские и ПВО (служба ВНОС и НП зенитных частей).

Основной наблюдательный пункт командира части (соединения) обычно устраивается вблизи командного пункта, в таком месте, откуда имеется наилучшая возможность наблюдать за всем боем иди по крайней мере в направлении главного удара.

Для устойчивости и непрерывности наблюдения за полем боя, кроме основного командирского наблюдательного пункта, дополнительно, организуются вспомогательные и запасные наблюдательные пункты, используемые командиром и его штабом в случае необходимости, вызванной обстановкой боя.

Артиллерийские наблюдательные пункты располагаются ближе к переднему краю оборонительного района и. служат для указания целей артиллерии, корректирования ее огня, особенно батарей, ведущих огонь о закрытых позиций.

Наблюдательные пункты ПВО назначаются для наблюдения за воздушным противником и своевременного оповещения войск о воздушной опасности, а также дли целеуказания своей истребительной авиации.

Для обеспечения действий зенитной артиллерии организуются наблюдательные и корректировочно-наблюдательные пункты.

Для устройства наблюдательных пунктов применяются железобетон, легкие бронезакрытия, сборные железобетонные камни и дерево-земляные конструкции.

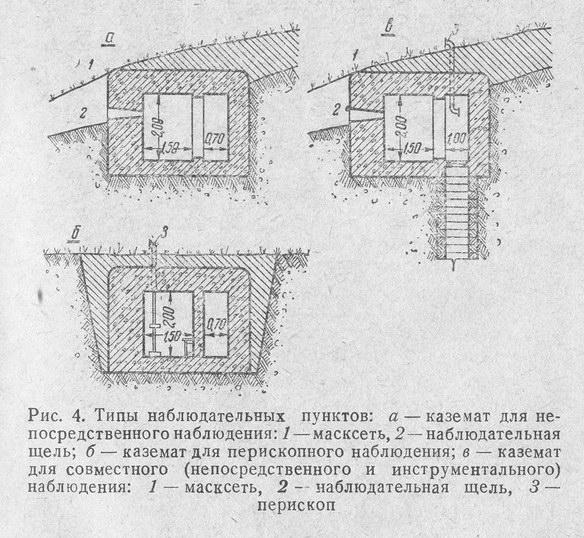

В зависимости от применяемого вида, и способа наблюдения, Наблюдательные пункты могут устраиваться для непосредственного наблюдения через наблюдательные щели (амбразуры), наблюдения с помощью перископов и совместного наблюдения (непосредственного и инструментального) — рис. 4.

Наблюдательные пункты связываются с командным пунктом телефоном и обеспечиваются крытыми или маскированными ходами сообщения с тылом:

Убежища. Убежищами называются фортификационные сооружения, обеспечивающие живую силу, материальную часть и боеприпасы от поражения и уничтожения огнем противника.

По тактическому назначению убежища разделяются на:  а) убежища для войсковых подразделений, командных пунктов (штабов), медпунктов;  б) убежища для огневых средств (пулеметов, минометов, огнеметов, прожекторов, противотанковых орудий и т. п.), действующих с выдвижением на огневые позиции;

в) убежища (закрытия) для танков, бронеавтомобилей, самолетов и др. боевых машин.

Кроме того, в системе оборонительной полосы возводится ряд убежищ специального назначения. Эту группу сооружений составляют электростанции, станции водоснабжения и т. п.

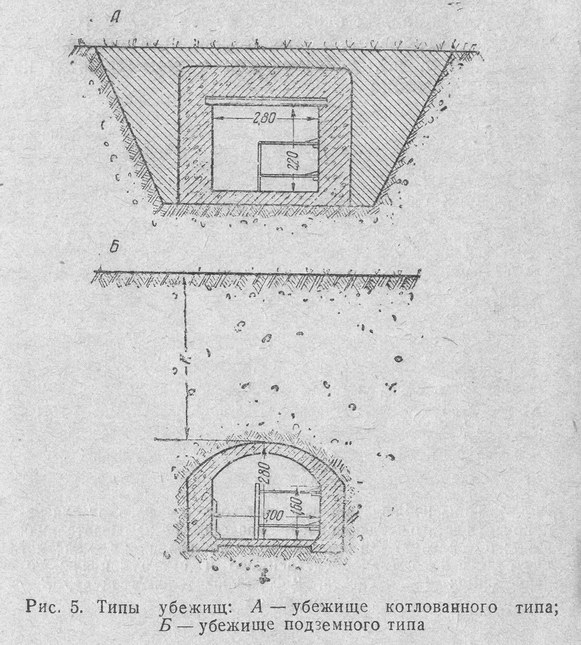

В зависимости от назначения, требуемой степени защиты, месторасположения в оборонительной полосе и гидрогеологических условий, убежища устраи­ваются котлованного или подземного типов (рис. 5).

Котлованные убежища возводятся и открытых котлованах с последующей засыпкой их землей. Материалом для устройства котлованных убежищ служит железобетон, камень, дерево, земля и пр.

Подземные убежища возводятся закрытым (горным) способом работ, вследствие чего между их кровлей и дневной поверхностью остается нетронутая разработкой материковая порода, которая и служит защитной толщей. Несущая конструкция (обделка) подземных сооружений устраивается сборной — из деревянных брусьев, железобетонных плит, или же она, делается монолитной — бетонной или железобетонной.

Убежища для войсковых подразделений и огневых средств чаще всего устраиваются котлованного типа в целях обеспечения быстрого выхода из сооружения на земную поверхность.

Однако на местности пересеченной и при наличии благоприятных гидрогеологических условий убежи­ща для войсковых подразделений могут возводиться и подземного типа, особенно в глубине оборонительной полосы.

Убежища для войсковых подразделений, возводимые в первых боевых эшелонах обороны, устраиваются котлованного типа — на одно отделение или на взвод. В глубине оборонительной полосы убежища могут устраиваться подземного типа вместимостью от взвода до батальона.

Каждой убежище оборудуется фильтро-вентиляционной установкой, осветительными; и отопительными приборами, нарами для отдыха бойцов, пирамидами для винтовок и противогазов, бачками для вод и выносной уборной. В целях противохимической защиты входы в убежища оборудуются специальными тамбурами,

По степени защиты к азематированные фортификационные сооружения (огневые, наблюдательные и командные пункты, убежища) разделяются на:  1) легкие, обеспечивающие от пуль и осколков;  2) усиленные — от поражения снарядом 125-мм гаубицы;  3) тяжелые, рассчитанные против прямого попадания снаряда 155-мм гаубицы или 50-кг авиабомбы;  4) мощные, обеспечивающие защиту при прямом попадании снарядов калибра выше 155 мм и авиабомбы весом 100 кг.

При возведении казематированных фортификационных сооружений необходимо предусматривать конструктивные меры против проникания внутрь сооружений боевых отравляющих веществ (ОВ) и зажигательных средств.

Xоды сообщения. Ходами сообщения называются фортификационные сооружения, служащие:  1) для укрытого или обеспеченного от поражения огнем противника маневрирования войск и огневых средств;  2) для связи по фронту и в глубину между отдельными фортификационными сооружениями и тылом;  3) для обеспечения доставки боеприпасов, продовольствия, инженерного имущества и пр.;  4) для эвакуации.

Сообщения устраиваются двух видов: подземные (галлереи) и котлованного типа (потерны), обеспечивающие от действия снарядов калибра 155 мм и более.

В условиях закрытой местности допустимо устройство крытых сообщений с обеспечением от пуль и осколков.

Крытые сообщения по начертанию в плане должны иметь изломы и выходы, а также быть приспособленными как к внутренней, так и внешней самообороне.

Ходы сообщения на переднем, крае и на скатах, обращенных в сторону противника, надлежит маскировать особенно хорошо. В сыпучих грунтах стенки ходов сообщений должны иметь одежду из жердей, хвороста, досок, железобетонных плит и пр.

Препятствия. Препятствиями называются фортификационные сооружения, возводимые с целью замедлить или временно остановить продвижение атакующих сил и средств противника на ноле боя.

Препятствия могут быть противoтанковыми и противопехотными или выполнять одновременно и то и другое назначение.

В качестве противотанковых препятствий применяются рвы различного устройства (рвы с брустверами или без таковых, рвы с аппарелью, рвы, усиленные надолбами, и пр.), железобетонные и металлические надолбы, бетонные и бутовые железобетонные стенки, эскарпы и контрэскарпы, валунные камни, металлические ежи, решетки и т. п.

Стенка земляных препятствий (рвы, эскарпы, контрэскарпы) одеваются досками, жердями, кирпичом, камнем или железобетоном, в зависимости от наличия местных материалов, сил, средств и времени на работы.

Чтобы затруднить противнику разведку и преодоление противотанковых препятствий, их прикрывают противопехотными препятствиями и подводят под огонь своих пулеметов и артиллерии.

В качестве противопехотных препятствий применяются: проволочная сеть на деревянных или металлических кольях, малозаметные препятствия, электризованная проволочная сеть и др.

Расположение противотанковых и противопехотных препятствий на местности обязательно увязывается с общей системой огня обороны. Все препятствия должны находиться под действительным, преимущественно фланговым орудийно-пулеметным огнем.

Назначение, характер и взаимное расположение фортификационных сооружений определяются боевым порядком войск и условиями местности. Применение того или иного типа фортификационного сооружения должно подчиняться основному требованию — наилучшему выполнению фортификационным сооружением его боевой задачи (огонь, наблюдение, связь, затруднение движения противника и др.) соответственно тактическому назначению.

Билет 18.

1.

2.Источники тока, проверочные и измерительные приборы

Источники тока

Для взрывания заряда электрическим способом, как правило, применяются специальные подрывные машинки, сухие батареи и элементы, могут быть использованы и аккумуляторные батареи, передвижные электрические станции, а также стационарные электрические сети.

Конденсаторная подрывная машинка КПМ-1А

Состоит из индуктора (маломощного генератора переменного тока), трансформатора, двух селеновых выпрямителей, двух конденсаторов, сигнальной неоновой лампой, двух сопротивлений, семи контактов, металлического каркаса, привода с ручкой и пластмассового корпуса.

Принцип действия машинки основан на постепенном заряде накопительного конденсатора от маломощного источника электрической энергии с последующей мгновенной отдачей накопленой энергии во внешнюю сеть.

Характеристика подрывной машинки КПМ-1А

Наименование взрываемых электродетонаторов	Способ соединения	Наибольшее допускаемое количество ЭД, шт.	Общее допускаемое сопротивление сети, Ом
ЭДП и ЭДП-р	Последовательно Параллельно	100 5	350 15

Напряжение – 1500 В

Масса – 1,6 кг

Для производства взрыва с помощью КПМ – 1А необходимо:

• открыть крышку футляра и присоединить зачищенные концы магистральных проводов к зажимам машинки;

• повернуть пружинную заслонку и вставить в гнездо приводную ручку;

• равномерно вращать приводную ручку по часовой стрелке со скоростью 3-4 оборота в секунду до появления равномерного свечения в сигнальной неоновой лампе (но не более 15 секунд);

• не вынимая приводной ручки, нажать кнопку взрыва до отказа.

После взрыва вынуть приводную ручку из гнезда и отключить концы магистральных проводов.

При работе с машинкой КПМ – 1А:

Не допускается:

• замыкание линейных зажимов металлическими предметами;

• касание линейных зажимов руками в момент нажатия кнопки взрыва;

• после взрыва приводную ручку вынимать до отсоединения магистральных проводов от линейных зажимов.

Предохранять машинку от дождя, влаги и грязи.

Исправность подрывной машинки КПМ – 1А проверять пультом – пробником.
