Опис маніпуляції сигналу
Маніпуляція (цифрова модуляція) - в теорії передачі дискретних повідомлень процес перетворення послідовності кодових символів в послідовність елементів сигналу (окремий випадок модуляції - при дискретних рівнях модулюючого сигналу).
Існують такі типи маніпуляцій:
частотна маніпуляція
фазова маніпуляція
амплітудна маніпуляція
Квадратурно-амплітудна маніпуляція
При частотній маніпуляції сигналу (ЧМ-2) частота спектру переносника змінюється пропорційно інформаційного сигналу. Тобто частота сигналу переносника приймає два значення:
Формування ЧМ-2 сигналу здійснюється по схемі наведеною в рис.
Рис. . Схема формування ЧМ-2 сигналу
Схема
працює наступним чином. Електричний
ключ ЕК-1 замикається при подачі на його
вхід імпульсу 1 (або позитивного імпульсу)
при цьому на його виході формується
радіо імпульс
, якщо ж полярність імпульсу від’ємна
або 0 то замикається ключ ЕК-2 і на
виході формується
радіо імпульс . Графічний приклад приведено на рис. .
Рис. . Частотна модуляція сигналу
Обчислюємо ширину спектру маніпульованого сигналу:
Розрахунок паралельного контуру
Пасивний паралельний коливальний контур (Рис.1) представляє собою електричне коло, у якому котушка індуктивності і конденсатор включені паралельно до джерела енергії.
Рис.1. Пасивний паралельний контур
Реальний
паралельний контур (Рис.2) (тобто, контур
із втратами) на резонансній частоті
можна представити у вигляді ідеального
контуру без втрат, паралельно якому
включено резистивний опір Zвх(0),
абоRпар.,
величина
якого обчислюється як:

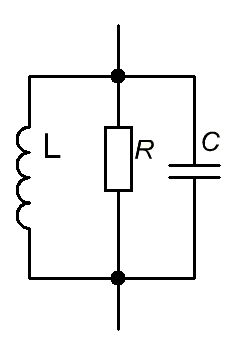

Рис.2. Паралельний контур
Розрахувати контур за даними варіанту:
Таблиця 6. Варіант завдання для розрахунку коливального контуру
№ |
U, мВ |
C,пФ |
Q |
L, мГн |
|
|
Частота сигналу переносника, МГц |
21 |
2,5 |
10 |
40 |
? |
? |
? |
? |
У реальних коливальних контурах вихідна напруга знімається , як правило, з конденсатора. Для того щоб коливальний контур мав вибірковість по напрузі, необхідно мати таку схему контуру, в якій значення струму в нерозгалуженому колі при зміні частоти практично не мінялося. Тільки в такому випадку віхи дні напруга буде змінюватись за законом зміни вхідного опору контуру (Рис.3).
Рис.3. Коливальний контур
Визначити резонансну частоту контуру за частотою сигналу переносник, який працює в діапазоні високих частот.
Визначити індуктивність контуру, якщо:
Реальний
паралельний контур, тобто контур із
втратами на резонансній частоті можна
представити у вигляді ідеального
контуру, до якого паралельно включено
резистивний опір
,
де
- характеристичний опір:
.
Вхідний опір контуру на резонансній частоті приймається:
обчислити
:
обчислюємо струми в гілках із індуктивністю та ємністю:
;
Рис. . Графік залежності частоти від коефіцієнта передачі контуру
Визначаємо графічно закон зміни коефіцієнта передачі контура в межах діапазону частот (за допомогою програми MathCad):
та закон зміни вихідної напруги:
Рис. . Графік залежності частоти від напруги
Смуга пропускання коливального контуру Vf повинна бути не меншою ніж ширина спектру маніпульованого сигналу. Спектри таких сигналів наведені в таблиці 5. Добротність контуру для забезпечення такої умови визначаємо із формули:
Суть оптимального приймання сигналу полягає в тому, що у приймачі необхідно здійснити таке оброблення суміші сигнал-завада, щоб забезпечити виконання заданого критерію. Ця сукупність правил називається алгоритмом оптимального приймання сигналу у приймачі. Алгоритми оптимального приймання(когерентного та не когерентного) наведені в таблиці. Усі алгоритми в цій таблиці являють собою нерівності, що вказують послідовність операцій, які необхідно виконати над прийнятою сумішшю сигналу та завадиz(t)для визначення первинного сигналу b1.
Таблиця . Алгоритм приймання в гаусовому каналі
Тип сигналу |
Когерентне приймання |
Некогерентне приймання |
ЧМ-2 |
0.5-Õ*(h) |
0.5exp(- |
енергія
сигналу S1.
Енергія
дискретного сигналу визначається через
потужність сигналу та швидкість модуляції
В:
Es = Ps/B, де:
Ps - потужність сигналу, Вт
В
- швидкість модуляції . В =
Бод.
=
