3.4.8. Водовідвід
Водовідвід організований зовнішній. З водозбірників вода по навісних лійках зливається на асфальтове покриття біля будинку. Водостічні труби прийняті діаметром 100 мм, запроектовано 6 водоприймальних лійки.
1.4.9. Вікна. Двері
Вікна, балконні двері запроектовані металопластикові з склопакетом. Монтажні марки з розмірами: В-1 (1000х1350 мм);
В-2 (1860х1860 мм); Д-7 (700х2100 мм).
Двері зовнішні вхідні в будинок та в підвал металеві, протипожежні з межею вогнестійкості 0,5 год. Монтажні марки з розмірами: Д-1,4 (1400х2100 мм). Двері внутрішні вхідні в квартиру броньовані, протипожежні з межею вогнестійкості 0,5 год. Монтажні марки з розмірами: Д-9 (900х2100 мм). Двері вхідні в кімнати дерев’яні, засклені, в санвузли глухі. Монтажні марки з розмірами: Д-9 (900х2100 мм), Д-6 (600х2100 мм);
Специфікація столярних виробів
Монтаж-на марка |
Серія або ГОСТ |
Марка по серії або ГОСТ |
Площа, м² |
Кількі- сть, шт |
Примітка |
1. |
2. |
3. |
4. |
5. |
6. |
Вікна |
|||||
В-1 |
Індивідуал. виріб |
- |
1,35 |
45 |
Двостулкові |
В-2 |
Індивідуал. виріб |
- |
3,46 |
28 |
Двостулкові |
В-3 |
Індивідуал. виріб |
- |
2,89 |
2 |
Двостулкові |
Двері |
|||||
Д-7 |
Індивідуал. виріб |
- |
1,47 |
14 |
Однопільні |
Д-9 |
Індивідуал. виріб |
- |
1,89 |
96 |
Однопільні |
Д-6 |
Індивідуал. виріб |
- |
1,26 |
41 |
Однопільні |
Д-1,4 |
Індивідуал. виріб |
- |
1,89 |
8 |
Двопільні |
1.4.10. Підлоги
Запроектовані підлоги:
в житлових кімнатах і коридорах - паркетні;
на кухні - керамічна плитка ;
в санвузлах - керамічна плитка;
в коридорах сходової клітки – керамічна плитка.
Експлікація підлог
Тип |
Конструкція підлоги |
Матеріальний шар |
Товщ.шару мм |
Примітка |
|||
1 |
2 |
3 |
4 |
5 |
|||

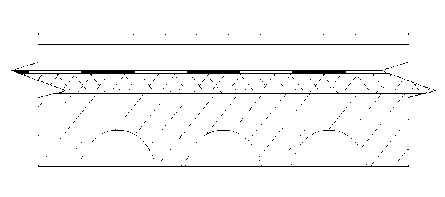

Підлоги перекриття на відм. 0,000 |
|||||||
1 |
|
1. Паркет на клею 3. Цементно-піщана стяжка 4. Керамзит 5.Гідроізоляційна плівка 7.Збірна з/б плита |
20
30 60 0,5 220
|
Житлові кімнати, коридори |
|||

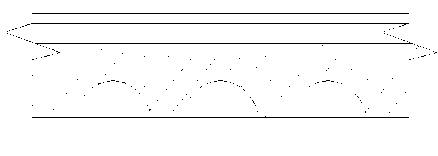

підлоги по міжповерхових перекриттях |
|||||||
2 |
|
1. Лінолеум 2ППЕ прокладка 3Самовирівнююча пішчано-цементна стяжка 4.ППС плити 5.Збірна з/б пита |
10
- 30 50 220 |
Житлові кімнати, коридори |
|||
сходові площадки, балкони, лоджії |
|||||||
5 |
|
1.Керамічна плитка 2. Цементно-піщанна стяжка М150 3.Балконна плита /плита лоджії/ |
15 30 220 |
Сходові площадки, балкони, лоджії |
|||
