1.3.5. Влияние расхода пара на барботаж
Для вентиляции парового пространства деаэраторного бака и улучшения условий эвакуации выделяющихся в баке кислорода и углекислого газа, а также в качестве второй ступени деаэрации применяют непосредственный ввод части пара в водяной объем деаэраторного бака - барботаж.
Барботируемый пар вводится через специальное устройство в нижнюю часть бака.
Проходя через воду, он способствует эвакуации О2 и СО2. При повышении расхода пара на барботаж до определенного предела остаточная концентрация О2 и СО2 уменьшается.
1.4. Принципиальное устройство и основные типы деаэраторов
Для обеспечения эффективной деаэрации необходимы большая площадь и время контакта пара с нагреваемой водой. Увеличение площади контакта обеспечивается распылением воды на мелкие капли и струи; а также образованием тонких стекающих пленок. Увеличение времени контакта обеспечивается развитием деаэрационных колонок в высоту. Греющий пар подается снизу, а деаэрируемая "холодная" вода - сверху. При этом обеспечивается наиболее эффективная противоточная схема движения пара и воды.
Потоки воды с более высокой температурой (дренажи подогревателей, сепарат и др.) вводятся в промежуточную часть колонки. Выпар отводится из верхней части деаэрационной колонки. В зависимости от способа организации контакта пара и воды деаэраторы делятся на следующие основные типы:
струйно-капельные деаэраторы;
пленочные деаэраторы;
барботажные деаэраторы;
комбинированные деаэраторы.
1.4.1. Струйно-капельные деаэраторы

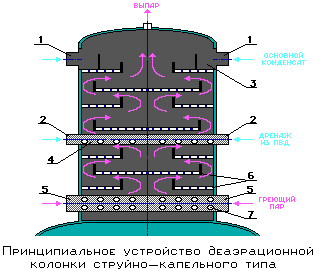

В струйно-капельном деаэраторе деаэрируемая вода системой дырчатых тарелок - 6 разделяется на струи, стекающие каскадом вниз. Снизу, навстречу струям воды, движется пар. Характер обтекания паром струй приближается к поперечному. Расположение нескольких тарелок по высоте колонки увеличивает общее время пребывания воды в ней. Площадь отверстий в тарелке составляет около 8% от общей площади тарелки.
Основной конденсат поступает через патрубок - 1 в открытую (или закрытую) кольцевую камеру - 3 (изображена открытой), откуда через порог переливается на первую тарелку, в которой имеется горловина для выхода выпара. Потоки "горячих" дренажей (от ПВД и др. узлов) подаются через патрубки - 2 и разбрызгиваются над промежуточными тарелками через перфорированную трубу - 4. Пар подводится в нижней части через патрубок - 5. Выпар удаляется в верхней части колонки.
Основные недостатки струйно-капельных деаэраторов:
большая высота деарационных колонок, превышающая 4 м;
повышенная металлоемкость и сложность внутренних устройств;
небольшой номинальный нагрев воды (10-15°С);
эффективность деаэратора резко понижается как при небольших перегрузках (на 10-15%), так и при нагрузках менее 40%;
низкая эффективность дегазации воды при струйном дроблении, вследствие эжектирования газов струями воды.
1.4.2. Пленочные деаэраторы
В пленочных деаэраторах деаэрируемая вода в виде тонкой пленки стекает по поверхности насадки. Снизу, навстречу пленке воды движется греющий пар, т.е. имеет место противоточная схема. По способам выполнения насадки различают:
деаэраторы с упорядоченной насадкой;
деаэраторы с неупорядоченной насадкой.
