Реферат
Расчетная работа содержит 25 листов, 3 таблицы, 1 лист графической части формата А1.
КОМПРЕССОР ПОРШНЕВОЙ
ПБ-40 , ПРОИЗВОДИТЕЛЬНОСТЬ
, ХОЛОДИЛЬНЫЙ АГЕНТ (R134a),
МОЩНОСТЬ кВт, ТЕПЛОВОЙ
РАСЧЕТ, ДИНАМИЧЕСКИЙ РАСЧЕТ, ПОРШНЕВАЯ
СИЛА, СИЛЫ ИНЕРЦИИ, ТАНГЕНЦИАЛЬНАЯ СИЛА.
Объектом расчета является поршневой компрессор.
Целью расчета являются тепловой и динамический расчет компрессора.
В процессе расчета производится расчет производительности компрессора, его основных размеров, эффективной мощности и мощности привода. Произведены расчеты сил, действующих на основные детали компрессора.
На основании динамического расчета построена индикаторная диаграмма, диаграмма свободных усилий, тангенциальная диаграмма.
КубГТУ
гр.
09-М-ХТ1
Содержание
Введение 5
1Тепловой расчет 6
1.1 Расчет теоретической производительности 6
1.2 Расчет энергетических показателей работы машины 9
1.3 Расчет основных размеров и характеристик компрессора 11
2 Динамический расчет 13
2.1 Построение индикаторной диаграммы 13
2.2 Построение развертки индикаторной диаграммы 15
2.3 Расчет и построение сил инерции возвратно-поступательно движущихся масс 16
2.4 Расчет и построение силы трения возвратно-поступательно движущихся масс 17
2.5 Построение диаграммы свободной суммарной силы 18
2.6 Расчет и построение диаграммы тангенциальных усилий 18
2.7 Расчет и построение силы трения вращательного движения 19
2.8 Построение диаграммы суммарной тангенциальной силы 20
2.9 Определение средней тангенциальной силы 21
2.10 Расчет маховика 21
Список использованных источников 23
Введение
В настоящее время промышленностью выпускаются компрессоры Различных типов. Они являются основным и самым сложным элементом холодильных и компрессорных установок.
В холодильных машинах компрессор служит для отвода паров из испарителя (отделителя жидкости), сжатия и выталкивания в конденсатор холодильной машины.
В компрессорных установках общего назначения он служит для получения сжатого воздуха, который в дальнейшем используется как энергоноситель.
Компрессора используются и в специальных установках для сжатия Различных газов (при транспорте природного газа, в вакуумных установках, в установках разделения воздуха и т.д.).
В настоящее время компрессоры комплектуются электрическими двигателями и выпускаются в виде агрегатов полностью или частично автоматизированными.
Технический прогресс в компрессорном машиностроении неразрывно связан с разработкой и освоением быстроходных компрессоров, с расширением внедрения герметичных, экранированных и бессальниковых компрессоров, с заменой поршневых компрессоров на винтовые и спиральные. Однако, в настоящее время основным типом компрессоров, используемых в холодильной технике, являются поршневые компрессоры.
1 Тепловой расчет
1.1 Расчет теоретической производительности
Исходные данные:
Холодопроизводительность компрессора Q0, 27 кВт
Температура кипения холодильного компрессора t0, -16 оС
Температура конденсации tк, 35 оС
Холодильный агент R134a
Компрессор – прототип ПБ-40
Число цилиндров z, шт 4
Частота вращения коленчатого вала n, с-1 24
Диаметр цилиндра, мм
Ход поршня, мм 66
Мощность, кВт
Масса компрессора, кг
Теоретическая объемная характеристика компрессора,
Расчет теоретической производительности
По известным температурам кипения to и конденсации tk определим давления кипения Po и конденсации Pk и их отношение (аммиак)
to = -16 оС, Po = 0.16 МПа;
tk = 35 оС, Pk = 0.9 МПа.
Pk/ Po = 0.9/0.16 = 5.65 < 9 - производим расчет одноступенчатой холодильной машины.
Параметры работы холодильной машины
- температура кипения to = -16 оС;
- температура конденсации tk = 35 оС;
- температура всасывания паров фреона в компрессор
tвс = 35 .
- температура переохлаждения
tu = tк .

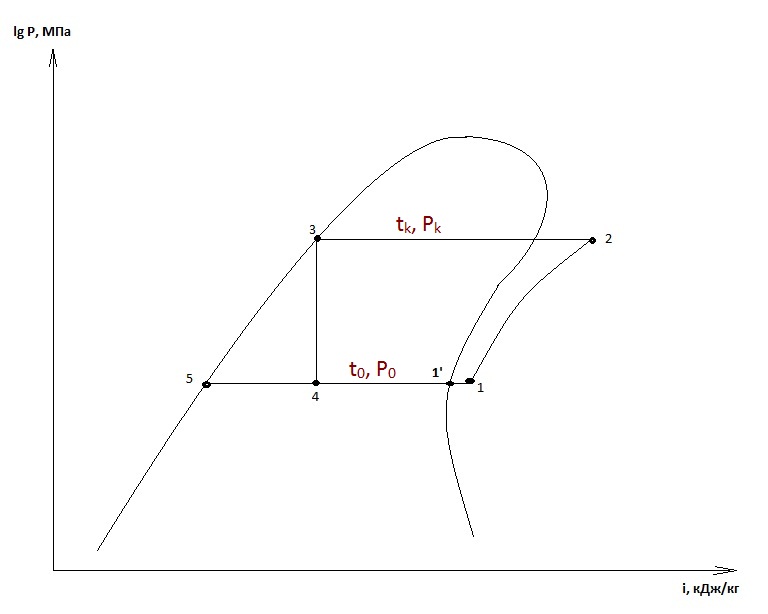

Рисунок
2 – Теоретический рабочий цикл холодильной
машины
Таблица 1 – Параметры рабочих точек цикла
|
Р,Мпа |
t ,оC |
h, кДж |
v, м3/кг |
Состояние |
Х |
11 |
0.16 |
-16 |
420 |
0.15 |
Сухой насыщенный пар |
|
1 |
0.16 |
-16 |
385 |
0.12 |
Перегретый пар |
- |
2 |
0.9 |
35 |
467 |
0.03 |
Перегретый пар |
|
3 |
0.9 |
35 |
248 |
- |
Насыщенная жидкость |
|
4 |
0.9 |
35 |
210 |
- |
Переохлажденная жидкость |
|
5 |
0.16 |
-16 |
210 |
0.018 |
Влажный пар |
х= |
Удельная массовая холодопроизводительность q0, кДж/кг
q0 = h11 – h4, (1)
q0 = 420 – 210 = 210 кДж/кг.
Удельная объемная холодопроизводительность qv, кДж/м3
qv = q0/v1, (2)
qv = 210 / 0.15 = 1400 кДж/м3
Удельная работа сжатия l, кДж/кг, затрачиваемая в компрессоре
l = h2 – h1, (3)
l = 47 кДж/кг.
Удельная теплота q к, кДж/кг, передающаяся в окружающую среду в конденсаторе:
q к = h2 – h3, (4)
q к = 467 – 248 = 219 кДж/кг.
Холодильный коэффициент теоретического цикла:
=
+
(5)
Холодильный коэффициент цикла Карно:
= Т0 /(Тк – Т0), (6)
.
Массовый расход рабочего вещества М, кг/с:
М = Q0 / q0, (7)
где Q0 – холодопроизводительность машины, кВт.
кг/с.
Действительная объемная производительность компрессора Vд, м3/с:
Vд = М v1 , (8)
м3/с.
Теоретическая производительность компрессора Vт, м3/с:
Vт
= Vд
/
, (9)
Где – коэффициент подачи.
= i T, (10)
где i – коэфициент индикаторных потерь;
T – коэффициент подогрева.
i
=
, (11)
где
Рвс
– дипресия на всасывании, МПа;
Рн – дипресия на нагнетании, Мпа;
с – относительное мертвое пространство.
Рвс = 0,005 МПа;
Рн = 0,01 МПа;
с = 0,03.
T
=
(12)
i
=
;
T =267/300 = 0,83;
= 0,963*0,83 = 0,8.
Vт = 0,0156/0,8 = 0,0195 м3/с.
