5.Вспомогательные и утилизационные котельные установки
На всех теплоходах устанавливают, помимо утилизационных, вспомогательные котлы, работающие на жидком топливе. Число вспомогательных котлов, их производительность и параметры пара определяются типом судна и характером потребителей пара.
На сухогрузных судах потребность в паре на ходовых режимах обеспечивается утилизационными котлами, а вспомогательный котел (обычно один) работает только на стоянках. В этом случае котел имеет производительность не более 2—3 т/ч при давлении не более 1 МПа. На дизельных танкерах пар требуется для разогрева груза, мытья танков, работы вспомогательных механизмов, имеющих паровой привод, и т. д. Поэтому на танкерах устанавливают обычно два вспомогательных котла. Производительность каждого из них может достигать 15 т/ч, а давление лежит в пределах 1,2—1,5 МПа. Относительно высокую производительность (до 5 т/ч) имеют вспомогательные котлы пассажирских теплоходов.
В качестве вспомогательных широко используют водотрубные котлы однопроточного типа. Вспомогательные котлы, как правило, не имеют дополнительных поверхностей нагрева; лишь иногда у них есть воздухоподогреватели. Поэтому конструкция вспомогательных котлов обычно гораздо проще, чем главных.
Распространенная конструкция водотрубного вспомогательного котла показана на рис. 7. Котел состоит из верхнего (пароводяного) барабана 1, нижнего (водяного) барабана 7 и кипятильных трубок. Трубки S образуют поверхность экрана, трубки 8 составляют основной конвективный пучок, а трубки 5 являются опускными. Наружный диаметр трубок 29 мм при толщине стенок 2,5 мм.
Основная паромеханическая и запальная форсунки расположены в отверстии 4 передней стенки топки. Воздух для горения подводится через патрубок 2 с регулирующей заслонкой. Продукты сгорания выходят из котла через патрубок 10. Змеевик 9 служит для подсушивания пара, идущего к паромеханической форсунке. Котел соединен с фундаментом четырьмя опорами 6.
Паропроизводительность котла 1,6 т/ч, давление пара 0,55— 0,7 МПа, поверхность нагрева 74,1 м2. Сравнительно невысокий к. п. д. котла (80%) объясняется отсутствием дополнительных поверхностей нагрева и высокой, по этой причине, температурой уходящих газов, достигающей при полной нагрузке котла 3750С.

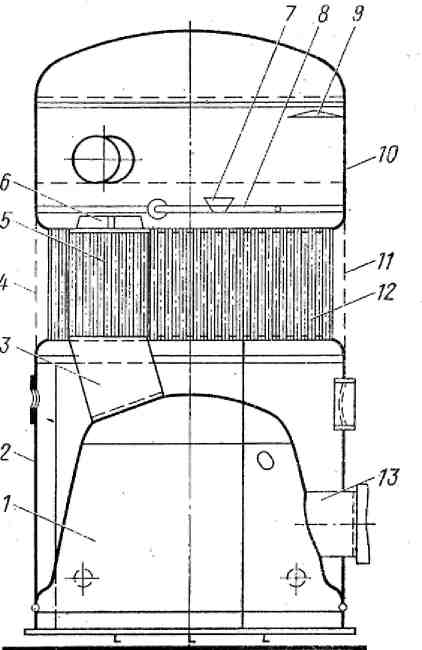

На некоторых сухогрузных судах установлены вспомогательные паровые котлы водотрубно-огнетрубного типа, работающие также по принципу естественной циркуляции (рис.8). Огнетрубная часть поверхности нагрева образована верхней и боковыми стенками топочной камеры, встроенной в нижнюю часть вертикального цилиндрического корпуса 2, а также огневым патрубком 3.
Рис. 7. Вспомогательный водотрубный котел
Водотрубная часть образована кипятильными трубками 1,2, которые разделяют цилиндрический корпус на две части: нижнюю 2 и верхнюю 10. Водогрейные трубки приварены к трубным решеткам, которые служат плоскими днищами верхней и нижней частей корпуса котла. В патрубке 13 размещено автоматизированное топочное устройство. Продукты сгорания из топочной камеры 1 через огневой патрубок 3 направляются в междутрубное пространство 5, ограниченное сверху днищем 6, откуда отводятся в дымовую коробку 1 и далее в дымовую трубу (на чертеже не показана).
Наружный корпус газохода кипятильных труб образован щитами 4. Питание котла водой происходит по трубе 8. Пар отводится через сепарирующее устройство 9, способствуя отделению от пара частиц воды. Воронка 7 связана с трубой и клапаном верхнего продувания.
Рис 8. Вспомогательный водо-трубно-огнетрубный котел
