4. Какие сейсмические атрибуты надо знать, чтобы построить структурную карту по с.Д.?

Необходимо иметь скорости и время прихода сейсмических волн.

Результаты корреляции в виде вер­тикальных времен отражения, относящихся к координатам точек на дневной поверхности (обычно ОСТ), являются основой для интерполяции времен и расчета структурной поверхности, пред­ставляемой в виде карты изохрон вертикальных времен или ак­сонометрической проекции. Такие проекции могут использоваться для сопоставления структурной поверхности с вертикальными разрезами. В случае простых структурных условий (пологие границы) карты изохрон вертикальных времен допол­няют картами изохрон нормальных времен, получаемых по немигрированным изображениям.

5. Как реально строят карты изогипс по сейсмическим данным? Откуда берутся данные о сейсмических скоростях?

Уточнение скоростной модели среды и построение струк­турных карт в глубинном представлении. Мигрированные изображения дают возможность получать верти­кальные времена отражений. Для получения изображений в глу­бинном масштабе нужны скорости для перевода временных представлений в глубинные. Эти скорости могут не совпадать с определяемыми при построении изображений миграционными скоростями, поскольку последние обеспечивают только наилуч­шую фокусировку и разрешенность изображений. Причиной не-совпадения является то, что миграционные скорости (например, Vrms для временной миграции) могут отличаться от реальной скорости в среде на несколько процентов из-за того, что они оп­ределяются не строго по вертикальным направлениям. Несовпа­дение критериев «наилучшей фокусировки» и «наилучшей увяз­ки по глубине» приводит к необходимости иметь еще одну (по­стмиграционную) скоростную модель, обеспечивающую наилуч­шую привязку по глубине.

С учетом этого, единственный надёжный приём перехода от миграционных скоростей к скоростям в среде заключается в привязке прослеженных горизонтов к скважинам по глубине, вводе соответствующих поправок в значения миграционных ско­ростей и интерполяции полученных значений скорости в среде. В качестве исходных материалов для уточнения скоростной мо­дели и привязки к скважинам используют данные ВСП, а также корреляционные связи между временами картируемых горизон­тов и их глубинами по скважинным данным. При высоком ко­эффициенте корреляции для построения глубинных горизонтов возможно использовать средние скорости. При отсутствии тес­ных корреляционных связей используют пластовые скорости с учетом их изменений по площади.

6. Чем вызван эффект яркого пятна? Что такое плоское пятно? Как возникает амплитудный эффект в виде «улыбки»?

Атрибуты «ярких пятен» используются при визуальном изучении отражающих свойств разреза для обнаружения залежей УВ.

На рис. а - простейшая модель геологической структуры, для которой заданы акустические жесткости (импедансы): покрышки I₁ , водонасыщенного коллектора I₂ и залежи I₃ . Для оценки изменений коэффициента отражения (для нормального падения) вдоль границы покрышка-коллектор используем выражение:

Коэф-т отражения будет зависеть от замены вдоль этой границы импеданса коллектора I₂ на I₃, причем предполагается, что всегда I₂ > I₃ .

Три случая изменений коэф-та отражения от границы покрышка-коллектор (глинист. сланец – песчаник):

Эффект яркого пятна лучше обнаруживается в относительно молодых породах, т.к влияние поровых флюидов на скорость больше в относительно неконсолидированных терригенных породах. Каждый из трех вариантов амплитудных аномалий обычно проявляется в определенных диапазонах глубин – яркие пятна на относительно небольших глубинах, аномалии в виде смены полярности – на больших глубинах и трудно определяемые тусклые пятна – на еще больших глубинах. Под обобщающим термином «яркого пятна» часто понимают все три отмеченных случая амплитудных аномалий.

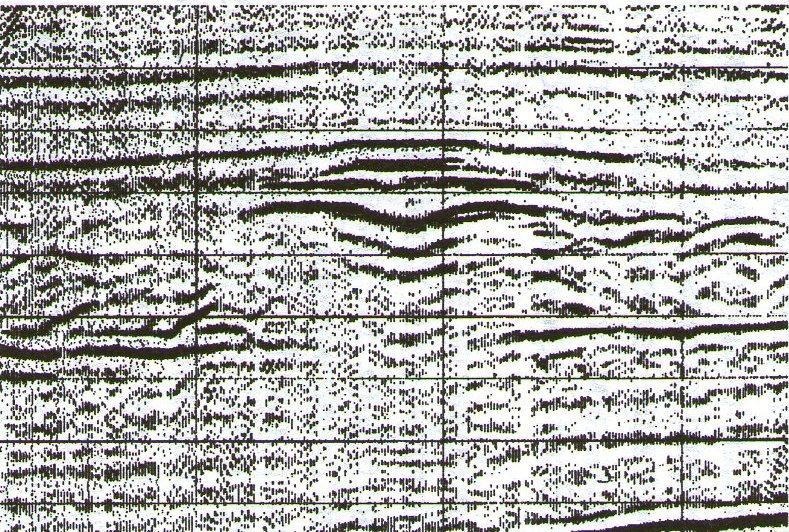

«Плоские пятна» (дополнительные атрибуты, указывающие на залежь УВ) – отражения от водоуглеводородных контактов, которые выделяются благодаря их горизонт. положению относ-но др. наклонных отражений, и эффекты ложных прогибов, вызванные увеличением времени пробега волны, проходящей через газовую залежь. Этот прогиб в совокупности с выпуклой «яркой» структурной осью образует своеобразную «улыбку».
