ЦЕЛЬ РАБОТЫ: исследовать зависимость времени жизни от концентрации основной легирующей примеси в германии р-типа проводимости. Определить сечение захвата электронов на центр и сделать вывод о зарядовом состоянии рекомбинационного центра, наблюдающегося в германии.

В связи с бурным развитием полупроводниковой микро - и оптоэлектроники особую актуальность в настоящее время представляют исследования процессов безызлучательной рекомбинации неравновесных носителей заряда (ННЗ) на дефектах структуры. Характеристики самых разнообразных приборов определяются в первую очередь процессами рекомбинации ННЗ.

Одним из основных базовых материалов для производства полупроводниковых приборов является германий. Так, р-германий широко используется в производстве счетчиков γ - квантов, основные параметры которых, такие, как разрешающая способность, существенным образом зависят от рекомбинационных характеристик материала (время жизни, коэффициенты рекомбинации носителей на рекомбинационный центр, сечения захвата электронов и дырок центром, концентрация рекомбинационных центров).

Процессы безызлучательной рекомбинации в полупроводниках определяются механизмом взаимодействия неравновесных носителей заряда с центром рекомбинации. Различные механизмы захвата носителей на центры различаются способом отдачи энергии, выделяющейся при акте рекомбинации. В германии с сравнительно невысокой концентрацией равновесных носителей заряда(1017 см -3 ) основным каналом является рекомбинация с непосредственной передачей энергии захватываемого электрона (дырки) решетке (фононный механизм). Основным параметром, характеризующим процесс захвата носителя заряда на центр, являются коэффициент рекомбинации и сечение захвата носителя , которые связаны соотношением:

, (1)

где v – тепловая скорость носителей заряда , m – масса электрона, k – постоянная Больцмана, Т- температура.

Величины и существенным образом зависят от зарядового состояния рекомбинационного центра.

Для нейтрального центра ~ 10-15 …10-16 см2 , для притягивающего по отношению к захватываемому на центр носителю ~ 10-13 …10-14 см2 , для отталкивающего по отношению к захватываемому на центр носителю ~ 10-17 …10-19 см2.

1.Электронные переходы в полупроводнике с одним типом простых дефектов.

Рассмотрим полупроводник, содержащий один тип простых центров, т.е. центров, которые характеризуются только двумя зарядовыми состояниями и двумя сечениями захвата (сечение захвата для электронов n и сечение захвата для дырок p ).

Пусть концентрация центров будет М, концентрация электронов на них – m , энергетическое положение уровней в запрещенной зоне -- , эффективная плотность состояний в зонах Ni и Рi .

Концентрация равновесных носителей заряда(n0 и p0 ) определяется мелкой легирующей примесью, ионизированной при исследуемой температуре.

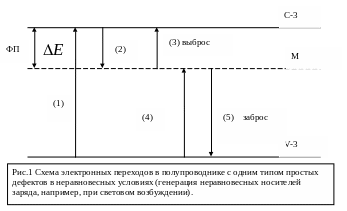

На рис.1 представлена схема электронных переходов в таком полупроводнике в неравновесных условиях. В данном случае мы исключаем из рассмотрения межзонную рекомбинацию и термическую генерацию «зона-зона», не дающую неравновесных носителей заряда. Запишем последовательность переходов.

(1) Фотопереход из зоны в зону: интенсивность фотоперехода (скорость генерации носителей заряда):

(2)

  1. Захват электронов на уровень М. Интенсивность захвата пропорциональна концентрации свободных электронов n0 и концентрации «свободных» для электронов мест на локальном уровне (M – m):

(3)

где -- коэффициент захвата электронов на «свободные» места(вероятность захвата единичного электрона на единственное свободное место, называемый коэффициентом рекомбинации электронов).

(4) Захват дырок на уровень М. Интенсивность захвата

(4)

где -- коэффициент захвата дырок на заполненные электронами места на локальном уровне(коэффициент рекомбинации дырок).

Для нахождения интенсивностей тепловых генерационных переходов носителей заряда (3) и (5) воспользуемся принципом детального равновесия (ПДР).

В условиях термодинамического равновесия скорости прямых и обратных переходов равны и уравновешены в деталях.

(3) Выброс электронов с уровня М в С-зону. На основании ПДР интенсивность захвата электронов из С-зоны на уровень должна быть равна интенсивности обратных тепловых выбросов, которая, в свою очередь, должна быть пропорциональна концентрации электронов на уровне

(5)

где коэффициент пропорциональности показывает вероятность для электрона выброситься в зону, а - полное число таких выбросов.

Эта вероятность должна быть одинакова как для равновесных, так и для неравновесных носителей вследствие их неразличимости.

Из (5) следует:

(6)

C другой стороны, m0 – концентрация электронов с энергией . В условиях теплового равновесия распределение электронов подчиняется закону Ферми:

(7)

где F- энергия Ферми.

Из (6) и (7) получаем:

(8)

где Nc -- эффективная плотность состояний в С-зоне ( ).

Таким образом, интенсивность переходов типа (3):

(9)

где -эффективная плотность состояний в С-зоне, приведенная к уровню М.

Расчет проводился для равновесного случая, но полученные выражения верны и для неравновесного процесса при замене равновесной концентрации электронов на уровне m0 на неравновесную m.

(5) Для интенсивности тепловых забросов дырок с уровня в V-зону легко получить выражение, аналогичное (9):

(10)

где р1 – эффективная плотность свободных дырочных состояний в V-зоне, приведенная к уровню М.

Теперь можно записать полную систему дифференциальных уравнений, описывающих рассматриваемую схему переходов (рис. 1):

(11)

(12)

(13)

(14)

где в уравнении (11) первый член описывает процесс 1., второй – процесс 3.,третий -- процесс 2; в уравнении (12) первый член описывает процесс 2., второй – процесс 3.,третий -- процесс 5;четвертый –процесс 4.; в уравнении (13) первый член описывает процесс 1., второй – процесс 4.,третий -- процесс 5. Уравнение (14) – закон сохранения числа неравновесных носителей заряда. Необходимо отметить, что уравнение (13) является следствием уравнений (11) и (12).

Из этой системы можно рассчитать рекомбинационные процессы в любых реальных условиях, однако решение, чаще всего, возможно лишь численными методами. В связи с этим на практике идут на ряд упрощений, которые позволяют легко решить данную систему уравнений и рассчитать все рекомбинационные характеристики. Одной из упрощенных моделей процессов рекомбинации является модель Холла-Шокли-Рида.
