8.2 Введение

Всего несколько лет назад системы автоматизации зданий воспринимались как обязательная составляющая современного офисного комплекса.

Современные жилые комплексы совсем не похожи на дома, которые возводились 5–10 лет назад, сейчас они выполняют гораздо больше функций, нежели просто обеспечение людей жильем. Сегодня комплексы в зависимости от своего статуса, размера и расположения имеет развитые системы жизнеобеспечения здания, которые обеспечивают максимально комфортные условия обитания своим жильцам. К системам жизнеобеспечения здания относится:

- лифтовое оборудование;

- хозяйственно-питьевое водоснабжение, канализация, дренаж, водостоки;

- системы отопления и горячего водоснабжения;

- электроснабжение и освещение;

- противопожарная автоматика;

- системы вентиляции и кондиционирования;

- индивидуальный тепловой пункт;

- охранно-пожарные системы (сигнализация, видеонаблюдение, контроль доступа);

- системы, поддерживающие уровень безопасности здания и инженерных систем (контроль затопления кровли, водостоков, канализации и т. д.).

Основным инструментом, обеспечивающим своевременный контроль, диагностику и управление инженерными системами, являются системы автоматизации зданий или как еще их принято называть – автоматизированные системы диспетчерского управления (АСДУ).

8.3 Технологическое описание тепловой станции

Отпуск теплоты является одним из основных технологических процессов теплоснабжения. Однако в отличие от других процессов теплоснабжения (производство теплоты, подготовка воды, транспортирование теплоносителя, защита тепловых сетей и др.) объем и уровень автоматизации управления отпуском теплоты существенно отстают от современных требований обеспечения высокого качества, экономичности и надежности теплоснабжения, отопления и горячего водоснабжения. В связи с этим имеют место дискомфортные условия в отапливаемых помещениях и перерасход теплоты и топлива. В настоящее время отпуск теплоты регулируется практически только на источниках (центральное регулирование). В незначительном количестве объектов применяют регулирование температуры воды в системах горячего водоснабжения. На источнике применяют, как правило, качественный метод регулирования по изменению температуры наружного воздуха. Однако этот вид регулирования осуществляют не на всем диапазоне наружных температур.

В относительно теплое время года в системах теплоснабжения, имеющих двухтрубные тепловые сети, из-за горячего водоснабжения температура теплоносителя на источнике поддерживается постоянной: не ниже 70 °С для закрытых систем, и не ниже 60 °С для открытых. При отсутствии устройств регулирования у потребителя в систему отопления поступает вода с повышенной температурой, что вызывает перегрев отапливаемого здания. Дискомфорт в отапливаемых помещениях (перегрев в одних и недогрев в других) происходит также вследствие невозможности учета при центральном регулировании действия ветра и солнечной радиации, а также избыточных бытовых тепловыделений.

Индивидуальный тепловой пункт (ИТП) представляет собой законченное заводское изделие, предназначенное для передачи тепловой энергии от внешней тепловой сети (ТЭЦ, РТС, или котельной) к системе отопления, вентиляции и приготовления горячей воды дома. В зависимости от требования заказчика, модули могут быть использованы, как отдельный блочный автоматизированный тепловой пункт заводской готовности для системы отопления, вентиляции или горячего водоснабжения, или же объединены на одной раме с одним общим автоматическим регулированием и управлением в единую систему теплоснабжения коттеджа или многоквартирного дома.

Мощность ИТП: от 20 кВт до 20,0 МВт.

Параметры температуры от внешней тепловой сети: 150/70 C⁰.

Рабочее давление: 1,6 МПа.

Индивидуальный тепловой пункт (ИТП) устанавливается в отдельных городских зданиях и предназначены для распределения, учета и регулирования тепловой энергии в системах отопления, вентиляции, кондиционирования и горячего водоснабжения. ИТП включают два пластинчатых теплообменника: один для системы отопления, другой - для системы горячего водоснабжения.

Теплообменник пластинчатый для системы отопления работает по двухконтурной системе (рис.10.1): по первому контуру подается прямой теплоноситель (пар, вода), по второму, замкнутому контуру - нагретый теплоноситель системы отопления. Второй контур включает насосную станцию для подачи теплоносителя к отопительным приборам здания, систему автоматического регулирования количества подаваемого прямого теплоносителя и температуры теплоносителя в систему отопления. Оснащен датчиками контроля режимов температуры, в т.ч. наружного воздуха.

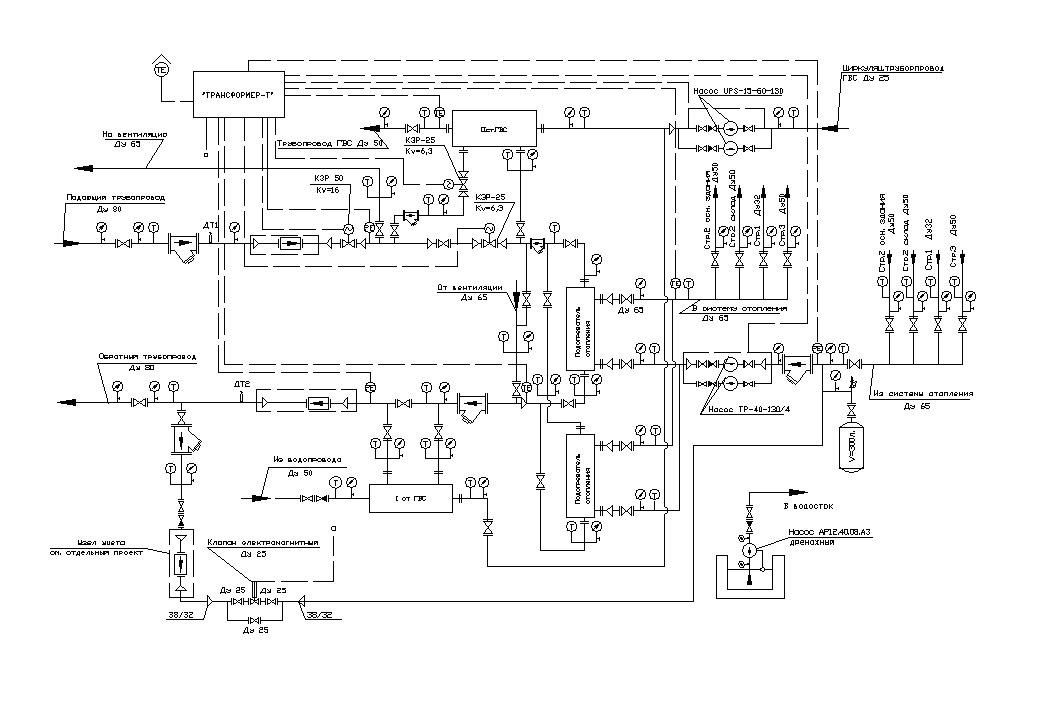

Рис.8.1 Схема работы ИТП
