Федеральное агентство по образованию РФ

ГОУВПО «Томский государственный архитектурно-строительный университет»

Кафедра «Производственный менеджмент»

Курсовой проект

«Организация строительства»

23 Вариант

Выполнила: студентка СФ

гр. 117.6 Дадашева Д.А.

Проверила: Гусакова Н.В.

Томск 2011

Оглавление

1. Проектирование комплекcного календарного сетевого графика 2

1.1. Анализ архитектурно-строительного решения 2

1.2. Определение нормативной продолжительности строительства 3

1.3. Разработка схем производства работ 3

1.4. Составление карточки-определителя работ сетевого графика 4

1.5. Проектирование комплексного сетевого графика в масштабе времени. 11

1.6. Проектирование критического пути на ЭВМ 11

2. Проектирование графика поступления на объект строительных конструкций, деталей и оборудования 17

2.1. Расчет доставки сборных конструкций 17

2.2. Расчет поступления бетонов и растворов 22

2.3. Расчет для отделочных, кровельных и других материалов 22

2.4. Схема расчета для специальных работ 23

3. Проектирование графика движения рабочих кадров по объекту. 24

4. Проектирование графика движения строительных машин по объекту 24

5. Расчет технико-экономических показателей 24

6. Проектирование объектного строительного генерального плана 27

6.1. Проектирование расположения кранов 27

6.1.1. Выбор башенных монтажных кранов и схем их расположения 27

6.2. Организация складского хозяйства 29

6.2.1. Определение запаса материала 29

6.2.2. Расчет площади и типа складов. 29

6.3. Временное электроснабжение строительной площадки 30

6.4. Временное водоснабжение строительной площадки 33

Список используемой литературы 35

1. Проектирование комплекcного календарного сетевого графика

Разработка комплексного календарного сетевого графика осуществляется на основе реализации следующих основных принципов строительного потока:

1. Разделение (разделение объекта на части).

2. Совмещение (специализация исполнителей).

3. Ритмичность (равная продолжительность специализированных потоков).

4. Непрерывность (отсутствие перерывов в работе бригад).

Эти принципы реализуются на разных стадиях разработки сетевого графика.

1. Анализ архитектурно-строительного решения

Объект – типовой проект девяти этажного кирпичного здания жилого дома в г. Нижневартовске. Размеры в осях 63,6х15,04м.

Одной из целей анализа является определение схемы разбивки здания на участки для организации поточного строительства. За участок, как правило, принимают целый пролет или температурный блок, секцию жилого дома. Желательно, чтобы объект был разбит на участки количеством не более 5 и не менее 3.

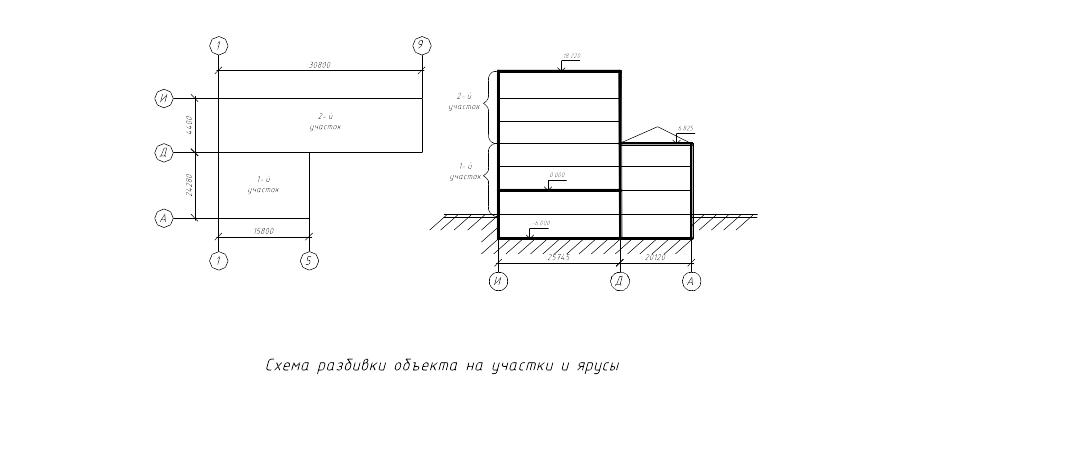

Разбивка здания на участки показана на рис. 1.

Рис.1 Схема деления объекта на участки

2. Определение нормативной продолжительности строительства

Нормативная продолжительность строительства (Тоб) устанавливается по

СниП 1.04.03-85 с выделением подготовительного (Тп) и основного (Тосн) периодов строительства.

Здание общей площадью 519,144м². Общий срок строительства принят в соответствии с «Нормами продолжительности и задела в строительстве предприятий, зданий и сооружений», СНиП 1.04.03. – 85 равным 8 месяцев, в том числе подготовительный период 1 месяц.

Рассчитаем увеличение срока строительства с учётом свайных фундаментов:

Нормативная продолжительность строительства (Т_об) устанавливается по СНиП 1.04.03 – 85^* [5] с выделением подготовительного (Т_п) и основного (Т_ос) периодов строительства (рис. 2). Т_об=9 мес.

Сроки строительства различаются по отраслям в зависимости от конструктивных особенностей объекта, мощности и местных условий строительства.

Тп = 1 мес Тосн = 9 мес

Тоб = 10 мес

Рис.2 Нормативная продолжительность строительства объекта
