5.5 Иллюстрации
5.5.1 Рисунок в записке служит для показа описываемого объекта или процесса, о котором словесные объяснения не дают четкого представления. Эффективны только иллюстрации, органически связанные с текстом. Если такой связи нет, иллюстрация должна быть исключена. Она может быть представлена в тексте в виде чертежа, схемы, графика, диаграммы, фотографии.
Рисунок в записке должен быть простым и наглядным. Он дает только общее представление об устройстве агрегата, детали, а не служит чертежом для изготовления образца. В отличие от обычного чертежа у него исключают детали, не обязательные для понимания, представления объекта, процесса. На нём не должно быть характерных для чертежа надписей, спецификаций, примечаний. Если они нужны, их помещают в тексте или в подрисуночной подписи.
В записке все рисунки должны быть выполнены только чем-то одним: чернилами, тушью или карандашом. В эстетическом отношении рисунки лучше всего делать непосредственно на листах записки. Неряшливо выглядит рисунок, выполненный на отдельном листе миллиметровой и даже на обычной для данной записки бумаге, наклеенный на лист записки.
Иллюстрации могут быть в компьютерном исполнении, в том числе и цветные.
5.5.2 Иллюстрации (чертежи, графики, схемы, компьютерные распечатки, диаграммы, фотоснимки) следует располагать в отчете непосредственно после текста, в котором они упоминаются впервые, или на следующей странице.
На все иллюстрации должны быть даны ссылки в тексте.
5.5.3 Чертежи, графики, диаграммы, схемы, иллюстрации, помещаемые в пояснительной записке, должны соответствовать требованиям государственных стандартов Единой системы конструкторской документации (ЕСКД).
Допускается выполнение чертежей, графиков, диаграмм, схем посредством использования компьютерной печати.
Фотоснимки размером меньше формата А4 должны быть наклеены
на стандартные листы белой бумаги.
Иллюстрации, за исключением иллюстрации приложений, следует
нумеровать арабскими цифрами сквозной нумерацией.
Если рисунок один, то он обозначается «Рисунок 1». Слово «рисунок» и его наименование располагают посередине строки.
5.5.6 Допускается нумеровать иллюстрации в пределах раздела. В этом случае номер иллюстрации состоит из номера раздела и порядкового номера иллюстрации, разделенных точкой. Например, Рисунок 1.1.
5.5.7 Иллюстрации, при необходимости, могут иметь наименование и пояснительные данные (подрисуночный текст). Слово «Рисунок» и наименование помещают после пояснительных данных и располагают следующим образом: Рисунок 1 — Детали прибора.
Пример

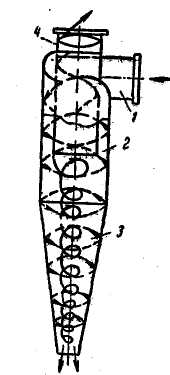

1 – входной патрубок; 2 – цилиндр; 3 – конус; 4 – выхлопная труба
Рисунок 1 – Циклон
5.5.8 Иллюстрации каждого приложения обозначают отдельной нумерацией арабскими цифрами с добавлением перед цифрой обозначения приложения. Например, Рисунок А.З.
5.5.9 При ссылках на иллюстрации следует писать «... в соответствии с рисунком 2» при сквозной нумерации и «... в соответствии с рисунком 1.2» при нумерации в пределах раздела.
5.5.10 Если в тексте имеется иллюстрация, на которой изображены составные части изделия, то на этой иллюстрации должны быть указаны номера позиций этих составных частей.
5.5.11 Позиции на рисунке обозначаются цифрами согласно [7] Номера позиций наносят на полках линий-выносок, проводимых от изображений составных частей.
5.5.12 Номер позиций располагают параллельно основной надписи чертежа вне контура изображения и группируют в колонку или строчку по возможности на одной линии.
5.5.13 Номер позиций наносят на чертеже, как правило, один раз. Допускается повторно указывать номера позиций одинаковых составных частей.
5.5.14 Размер шрифта номеров позиций должен быть на один-два номера больше, чем размер шрифта, принятого для размерных чисел на том же чертеже.
5.5.15 Допускается делать общую линию-выноску с вертикальным расположением номеров позиций.
