Приложение г Примеры оформления списка использованных источников
1. Книги
1.1 Один автор
Волков О.Д. Проектирование вентиляции промышленных зданий / – Харьков: Высшая школа, 1989. – 240 с.
1.2 Два автора
Сканави А.Н., Махов Л.М. – Отопление: учебник для вузов / – М.: Издательство АСВ, 2002. – 576 с.
1.3 Три автора
Богословский В.Н., Кокорин О.Н., Петров Л.В. Кондиционирование воздуха и холодоснабжение / – М.: Стройиздат, 1985. –368 с.
1.4 Четыре и более авторов
Системы вентиляции и кондиционирования. Теория и практика: учебное пособие / В.А.Ананьев [и др.]. – М.: «Евроклимат», издательство «Арина», 2000. – 416 с.
2. Законодательные материалы
Российская Федерация. Конституция (1993). Конституция Российской Федерации : офиц. текст. – М.: Маркетинг, 2001. – 39 с.
3. Отдельный том многотомного издания
Внутренние санитарно-технические устройства. В 3 ч. Ч.3. Вентиляция и кондиционирование воздуха. Кн. 1 / В.Н. Богословский [и др.]; под ред. Н.Н. Павлова и Ю.И. Шиллера. – 4-е изд., перераб. и доп. –М.: Стройиздат, 1992. – 319 с.: ил. – (Справочник проектировщика).
4. Стандарты, правила, методики и др.
4.1 СНиП 41-01-2003. Отопление, вентиляция и кондиционирование / Госстрой России. – М.: ФГУП ЦПП, 2004. – 55 с.
4.2 СНиП 23-02-2003. Тепловая защита зданий / Госстрой России. – М.: ФГУП ЦПП, 2004. – 25 с.
4.3 СП 41-01- 95. Проектирование тепловых пунктов / Госстрой России. – М.: ГУП ЦПП, 1999. – 87 с.
4.4 СанПиН 2.2.4.548-96. Гигиенические требования к микроклимату производственных помещений / Минздрав России. – М.: Информационно-издательский центр Минздрава России, 1997. – 20 с.
4.5 ГОСТ 30494-96. Здания жилые и общественные. Параметры микроклимата в помещениях.– М.: Издательство стандартов России, 1999.–9с.
Приложение Д

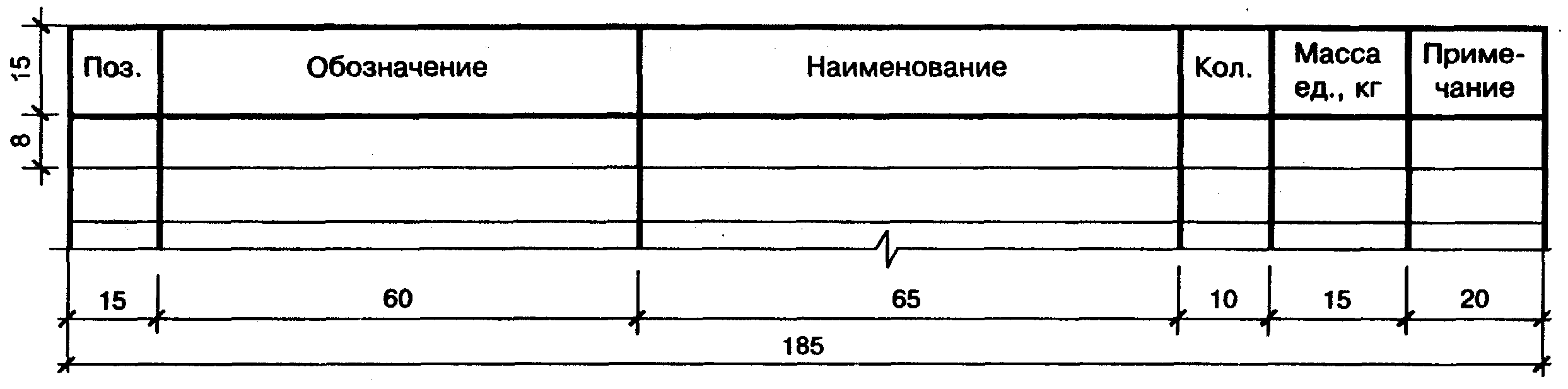

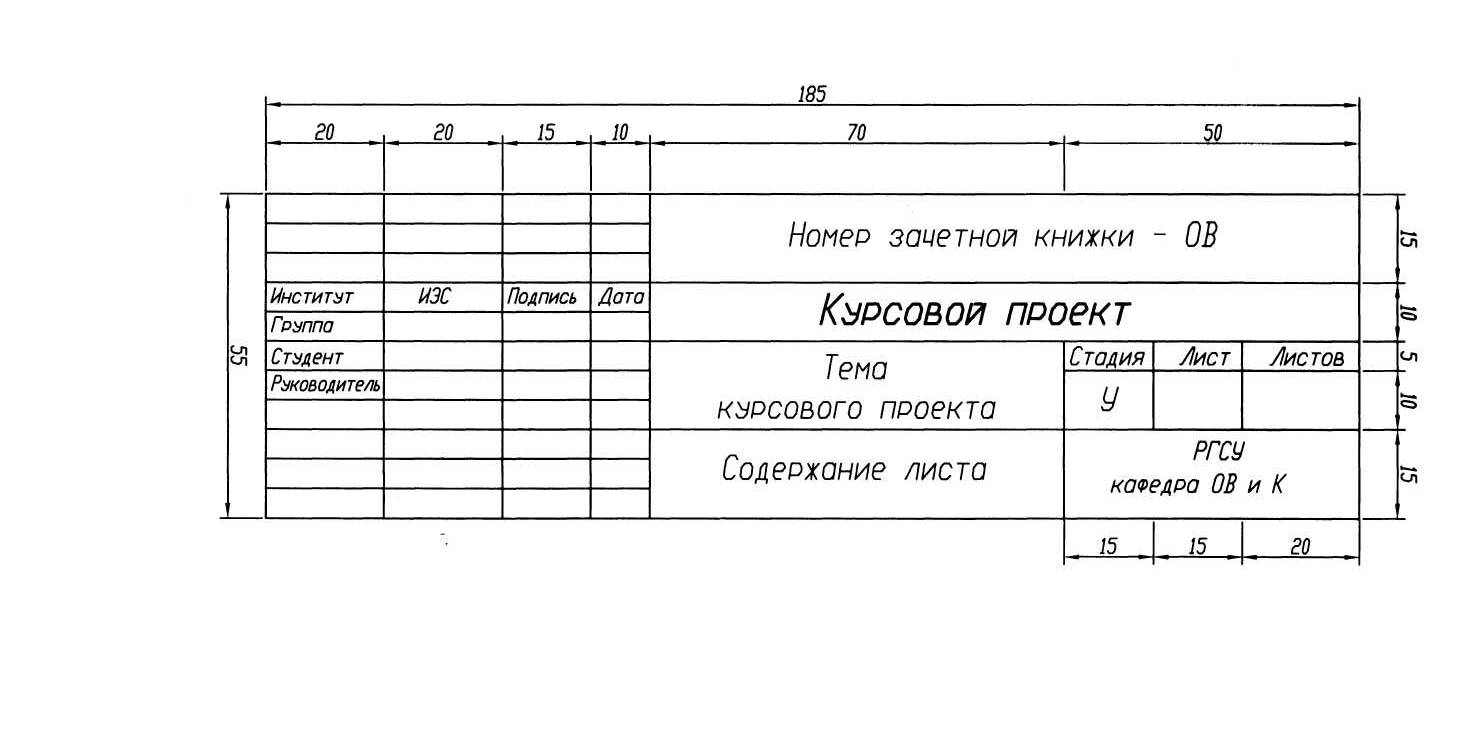

Оформление штампа
Приложение Ж
(ГОСТ 21.602)

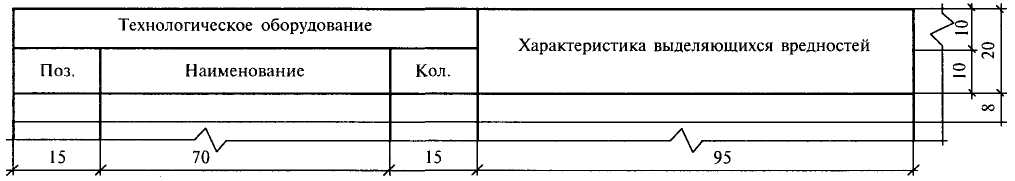

Таблица Ж.1 – Местные отсосы от технологического оборудования

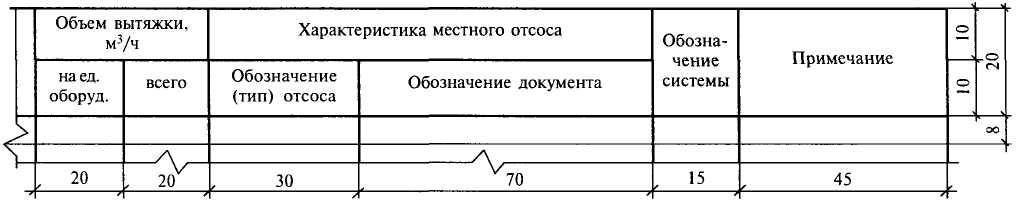

Окончание таблицы Ж.1
Приложение К

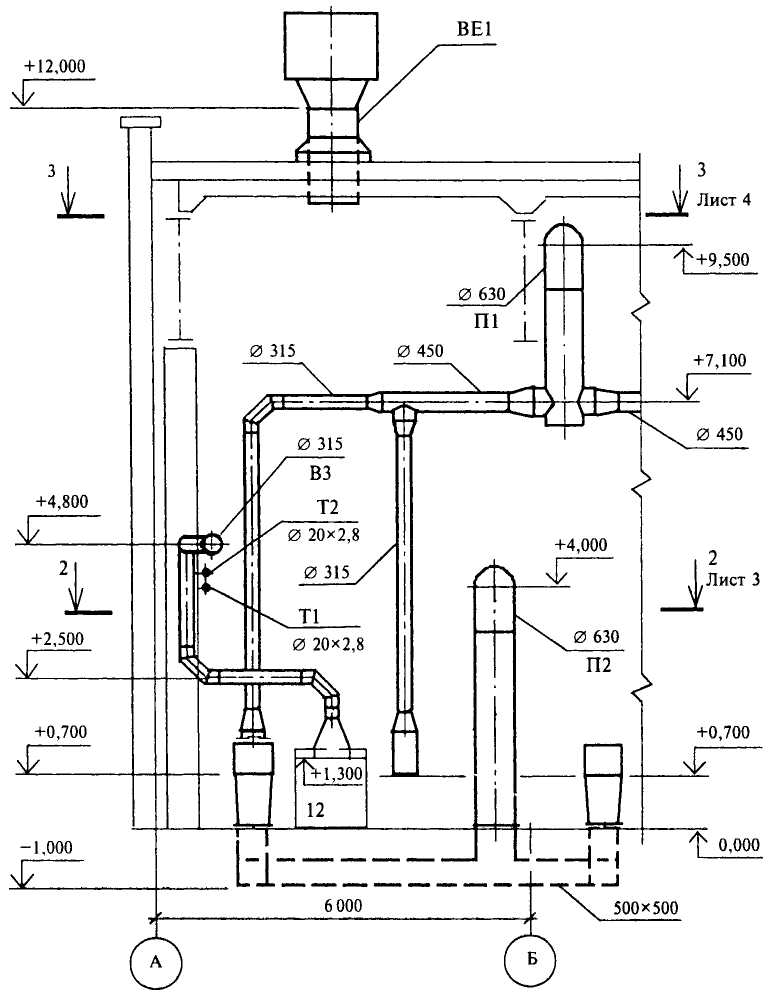

Примеры оформления планов и разрезов чертежей систем
(ГОСТ 21.602-2003)

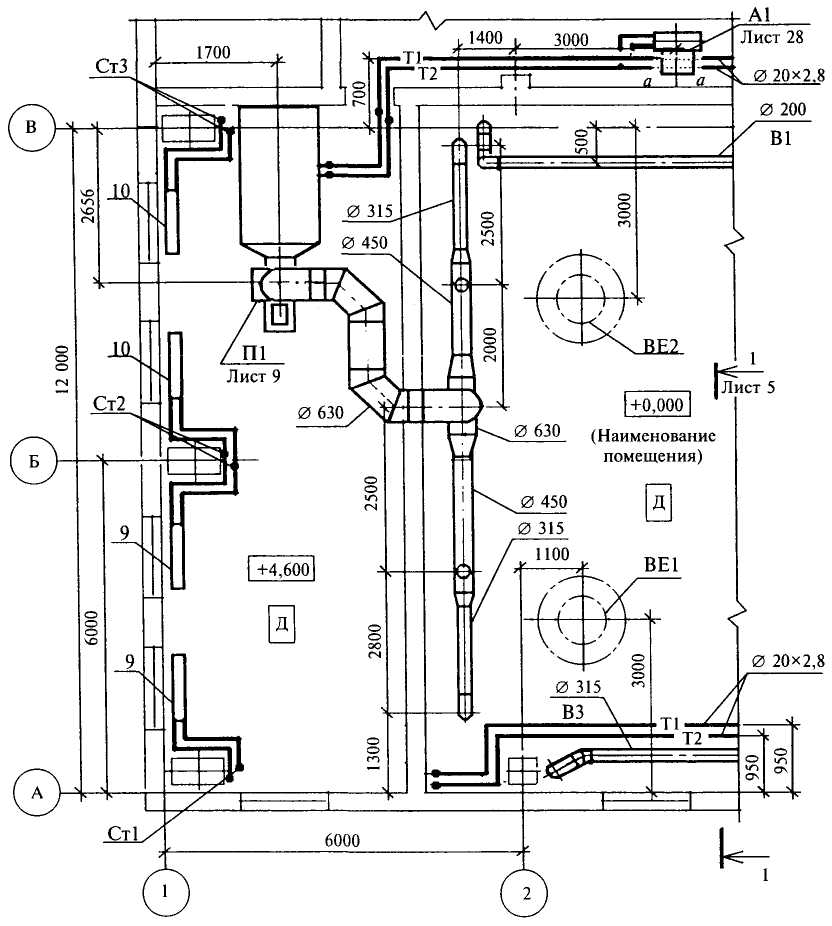

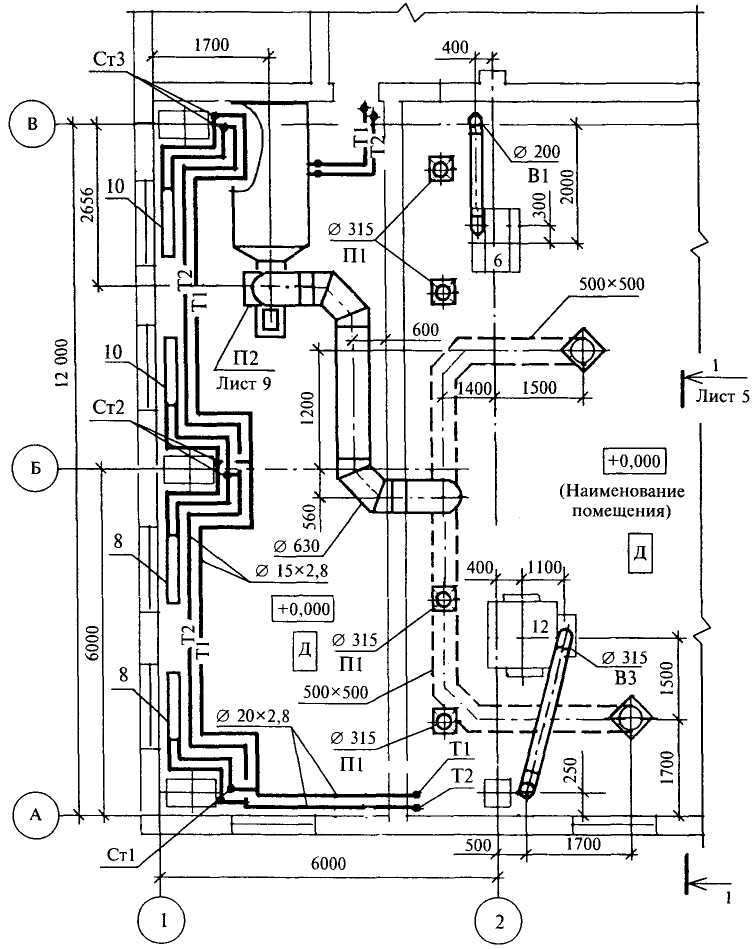

План 3-3
Рисунок К.1
План 2-2
Рисунок К.2

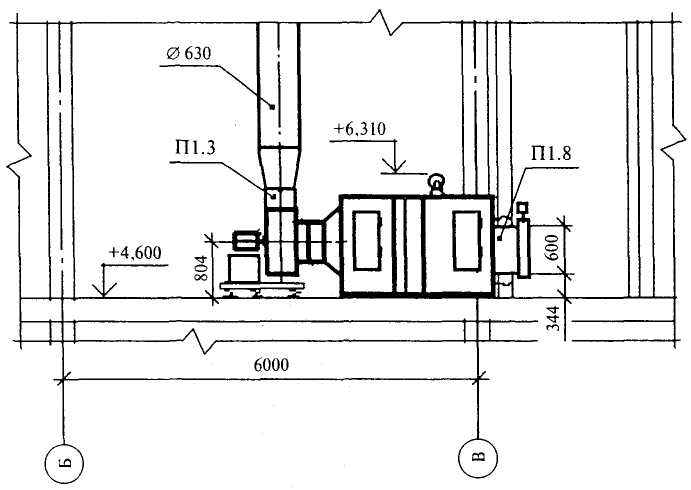

Разрез 1-1
Рисунок К.3
Приложение Л
Примеры выполнения схем систем отопления
и теплоснабжения установок (ГОСТ 21.602-2003)

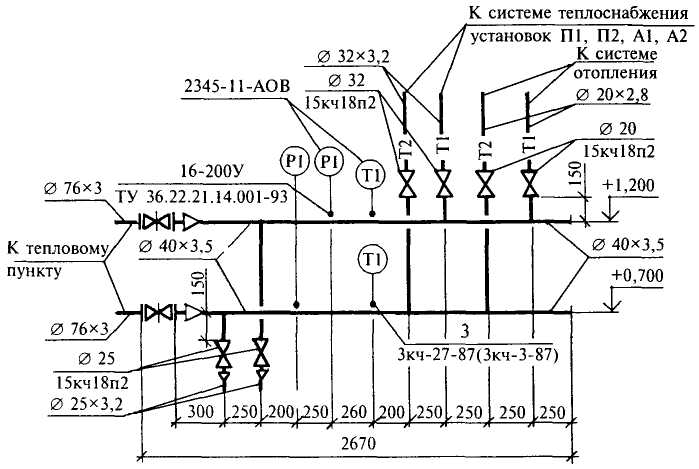

Система отопления
Рисунок Л.1

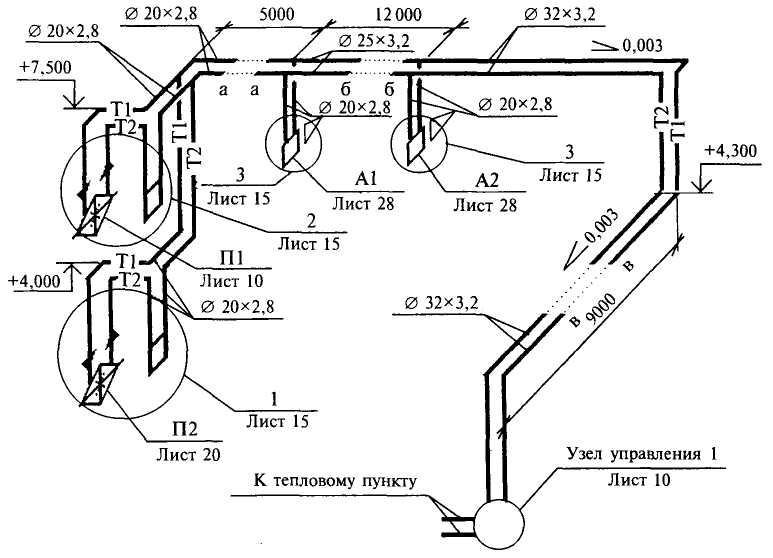

Система теплоснабжения установок П1, П2, A1, A2
Рисунок Л.2

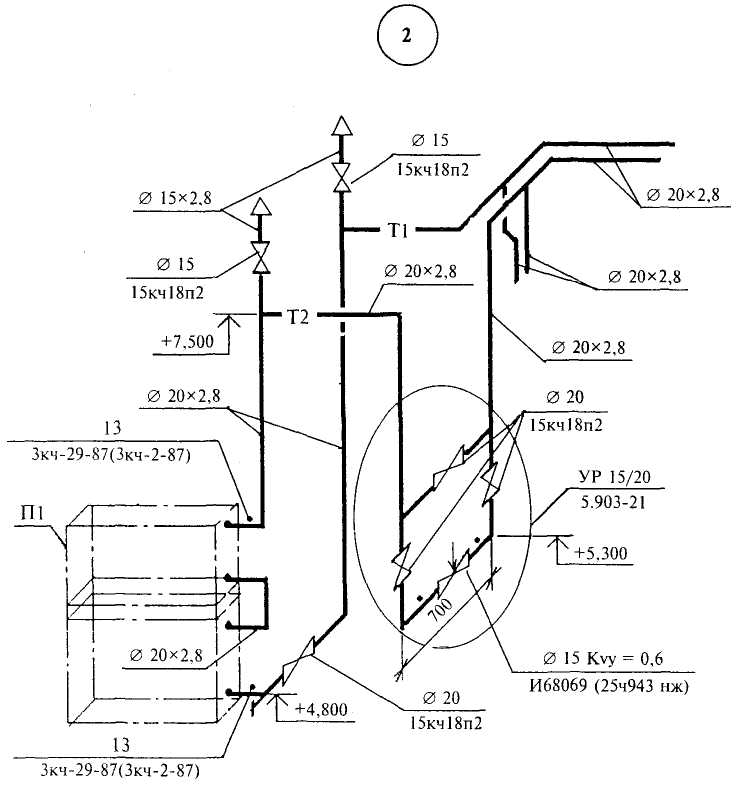

Узел управления 1
Рисунок Л.3
Рисунок Л.4
Приложение М
Примеры выполнения схем систем вентиляции (ГОСТ 21.602-2003)
П3

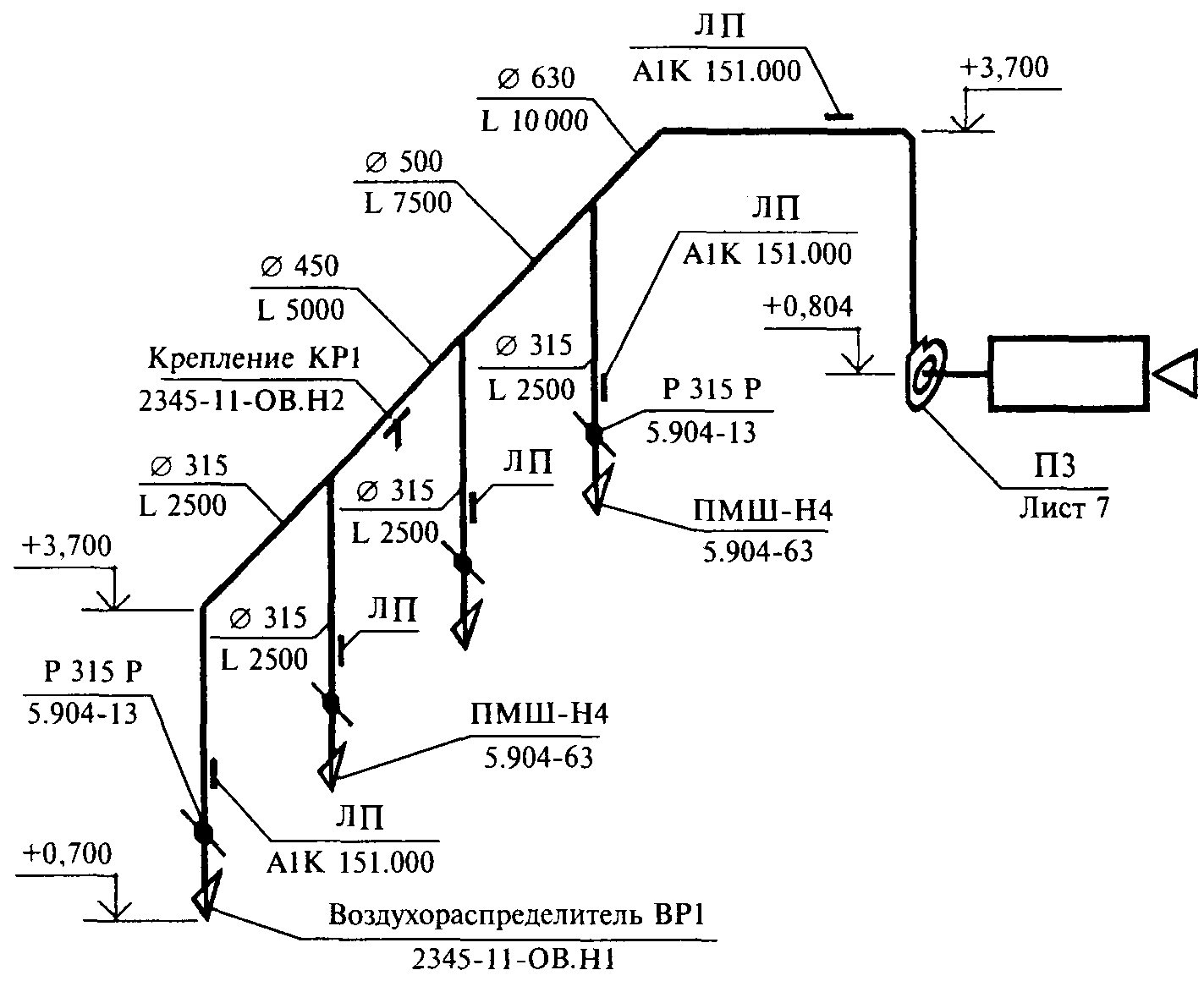

Рисунок М.1 - Пример выполнения схемы приточной системы вентиляции
В5

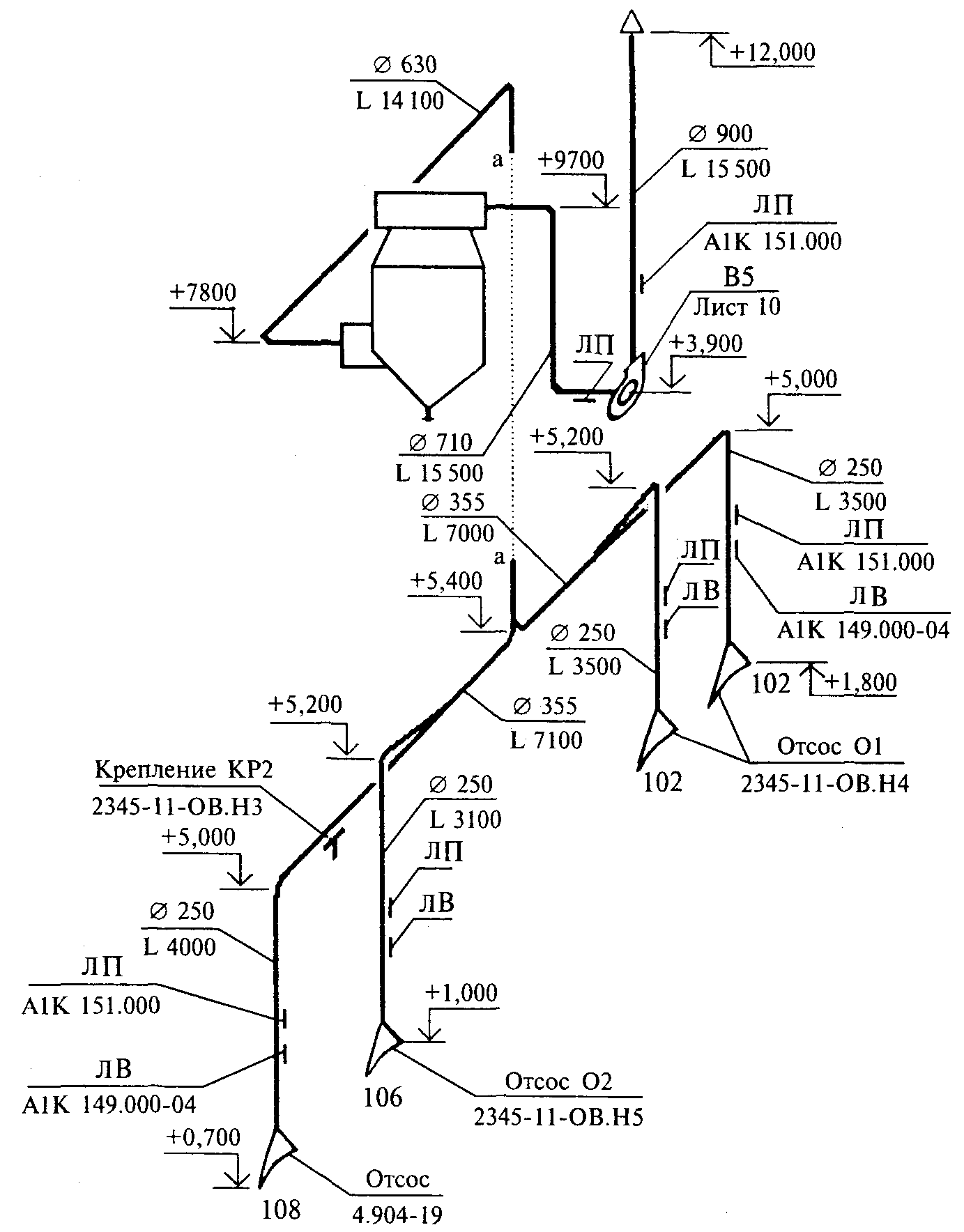

Рисунок М.2 - Пример выполнения схемы вытяжной системы вентиляции
Приложение Н
Примеры выполнения планов и разрезов
чертежей установок систем (ГОСТ 21.602-2003)

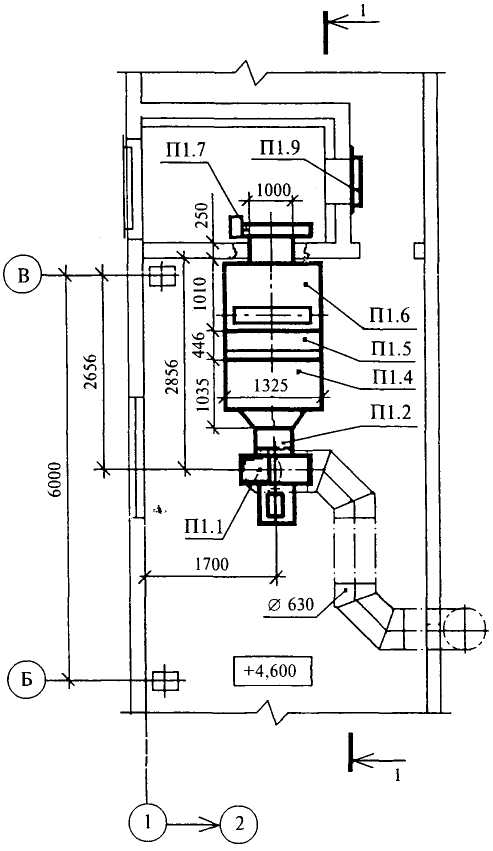

План
Рисунок Н.1
Разрез 1-1
Рисунок Н.2
Приложение П
Спецификация (ГОСТ 21.101)
Указания по заполнению спецификации
В спецификациях указывают:
а) в графе «Поз.» — позиции (марки) элементов конструкций, установок;
б) в графе «Обозначение» — обозначение основных документов на записываемые в спецификацию элементы конструкций, оборудование и изделия или стандартов (технических условий) на них;
в) в графе «Наименование» — наименования элементов конструкций, оборудования и изделий и их марки. Допускается на группу одноименных элементов указывать наименование один раз и подчеркивать;
г) в графе «Кол.» — количество элементов.
Д) в графе «Масса, ед. кг» — массу в килограммах. Допускается приводить массу в тоннах, но с указанием единицы измерения;
е) в графе «Примечание» — дополнительные сведения, например, единицу измерения массы.
