4 Описание работы с модулем probe
Модуль PROBE (ЗОНД), часто именуемый графической программой или программой-осциллографом, предназначен для графического отображения и измерения результатов моделирования.
Зонд является одним из совершеннейших осциллографов и позволяет:
выводить результаты моделирования на экран дисплея в виде одномерных или трехмерных диаграмм;
позволяет математически связывать рассчитанные данные и отображать результаты вычисления по формулам на экране дисплея;
отображать в окне курсора численное значение рассчитанных величин;
наносить на диаграммы поясняющие надписи.
С
помощью модуля Probe
можно не только графически отображать
результаты моделирования в виде
диаграммы, но и математически связывать
друг с другом различные результаты
моделирования. Для этого надо щелкнуть
по: <Trace>
<Add
Trace>,
после чего откроется окно ‘Add
Traces’.
Открыть окно ‘Add
Traces’
можно также щелчком мыши по кнопке с
изображением стилизованной диаграммы
- Add
Traces.
В левой части окна ‘Add
Traces’
перечислены токи всех ветвей, напряжения
(относительно ‘земли’) узлов схемы,
мощности, рассеиваемые элементами схемы
и т.д.
5 Результаты моделирования и их анализ

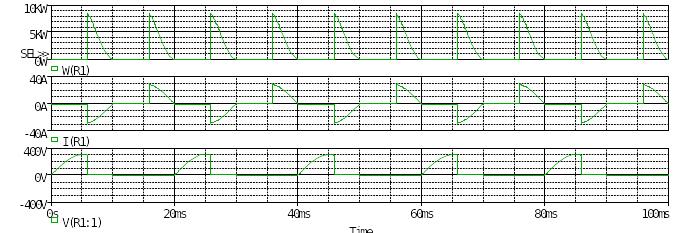

Рис. 12 - Временные диаграммы V(R1:1), I(R1), W(R1) при R7=2k

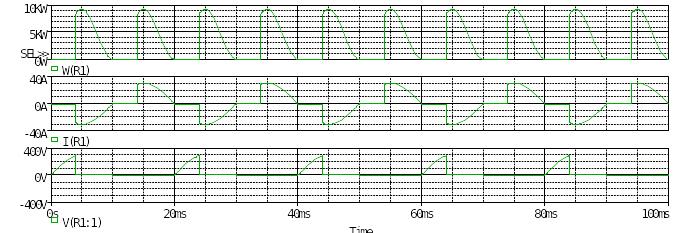

Рис. 13 - Временные диаграммы V(R1:1), I(R1), W(R1) при R7=5k

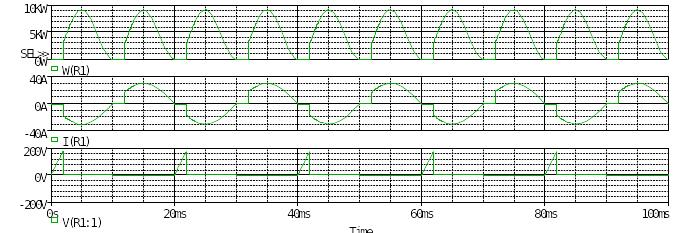

Рис. 14 - Временные диаграммы V(R1:1), I(R1), W(R1) при R7=10k
Заключение
В результате выполнения курсовой работы было произведено ознакомление с возможностями программного пакета OrCAD 16.3. Был смоделирован модель регулятора напряжения с системой управления на биполярных транзисторах. В процессе моделирования были освоены библиотеки компонентов электронных схем САПР OrCAD 16.3, закреплены навыки вычерчивания электронных схем и приемы ввода значений параметров их компонентов, получены умения выбирать и задавать нужный режим анализа эл схем, а так же способ визуализации получаемых результатов.
Проведенное исследование показало, что компьютерное моделирование практически ни в чем не уступает реальным экспериментам, но при этом имеет ряд положительных сторон. Оно намного более доступно, чем реальный физический эксперимент, и позволяет избавиться от произведения большого количества расчетов и построений вручную. Приняв во внимание все это, можно сказать, что компьютерное моделирование открывает огромные перспективы в изучении электронной техники.
Литература
Забродин – Промышленная электроника.
Бридли К. Карр Дж.
Хайнеман Роберт – Визуальное моделирование электронных схем в PSpice
http://habrahabr.ru/ - Биполярные транзисторы. For dummies
