1.Характеристики здания и конструкций.

1.1. Краткая характеристика здания.

Производственное здание категории Д. Согласно СНиП 31-03-2001 максимальная высота здания должна быт 18 м, степень огнестойкости здания IV, класс конструктивной пожарной опасности здания С2, С3.

Как и для большинства зданий при проектировании руководствуются следующими основными принципами: объемно-планировочные решения должны создавать оптимальные условия для осуществления условий хранения и транспортировки хранящихся материалов, так же здания должны быть прочными, экономичными, огнестойкими. Эти свойства зависят от конструкций, разработку которых начинают с решения принципиального вопроса конструирования — выбора конструктивной системы здания. В процессе строительства и эксплуатации здание испытывает на себе действие многочисленных нагрузок, отличающихся по величине, направлению, характеру действия и месту приложения. Конструкции, участвующие в восприятии нагрузок, называют несущими. К вертикальным несущим конструкциям относятся фундаменты, стены, отдельные опоры, а к горизонтальным — перекрытия и покрытие. Размещаясь в объеме здания в определенном сочетании, несущие конструкции образуют пространственную систему, способную воспринимать все действующие на здание силовые нагрузки и воздействия и обеспечивать его прочность, жесткость и устойчивость. Эта система и называется конструктивной системой здания.

Восприятие и передача нагрузок осуществляется конструкциями по следующей схеме.

Вертикальные несущие конструкции воспринимают действующие на здание вертикальные нагрузки (от собственной массы, оборудования, снега и др.) и передают их основанию.

Горизонтальные несущие конструкции воспринимают горизонтальные (ветровая, сейсмическая и др.) нагрузки и поэтажно вместе с собственной массой передают их вертикальным несущим конструкциям. Горизонтальные нагрузки могут быть равномерно распределены между вертикальными несущими конструкциями.

Каркасная конструктивная система является основой в проектировании данного складского здания, которая обеспечивает значительное снижение массы здания и максимальную свободу планировочного решения. Основным преимуществом полнокаркасных зданий является четкое разграничение функций между каркасом, воспринимающим все нагрузки и стенами, являющимися только ограждениями. Вертикальные несущие конструкции в каркасной схеме - стержневые (колонны) КСР-442-40 они жестко соединяются с горизонтальными несущими элементами (ригелями) Р2-72-26.Рис. 1

Перекрытия - горизонтальные комплексные конструкции, разделяющие здание на этажи. В состав междуэтажных перекрытий входят несущие элементы – плиты ПК12.5-58.15. В данном здании применяется балочная конструктивная схема, в состав которой входят: фундаментные балки, колонны, ригели и опирающиеся на них плиты. Жесткость сопряжения колонн и ригелей обеспечивается сваркой опорных закладных элементов и выпусков арматуры, а также замоноличиванием узлов. Дополнительная жесткость здания в продольном направлении может быть обеспечена устройством продольных монолитных или сборных ригелей, уложенных вместо межколонных плит. Для опирания сборных продольных ригелей предусматривают стальные столики, привариваемые к закладным деталям колонн в уровне железобетонных консолей.

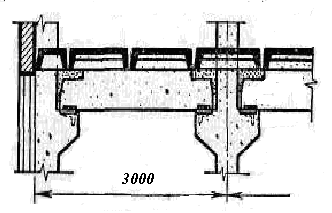

Рис.1 Планы междуэтажного перекрытия 1-ригель; 2-плита перекрытия; 3- бетон замоноличивания; 4-полки ригеля

Крыши - наружные венчающие здание несущие и ограждающие конструкции, в состав которых входят несущие элементы, паро-теплоизоляционные слои, кровля (гидроизоляция).

Рис.2 Покрытие здания 1 - плита перекрытия; 2 – утеплитель; 3 – гидроизоляция;

4 - кровельная панель;5 – пароизоляция.

б) Этажность здания – 2 этажа; при высоте этажа – 4,2 м

в) Количество пролетов:

по ширине здания – 10 пролетов

по длине здания –20 пролетов

г) Площадь пожарного отсека определяем:

1) ширина здания (b=l₁n) b=310=30м;

2) длина здания (l=l₁n) l=620=120м;

S_пож=30120=3600м²
