1.Характеристики здания и конструкций.
1.1. Краткая характеристика здания.
Административное здание. Согласно СниП 31-05-2003(табл.6.5.),степень огнестойкости здания III.
Как и для большинства зданий при проектировании руководствуются следующими основными принципами: объемно-планировочные решения должны создавать оптимальные условия для осуществления условий хранения и транспортировки хранящихся материалов, так же здания должны быть прочными, экономичными, огнестойкими. Эти свойства зависят от конструкций, разработку которых начинают с решения принципиального вопроса конструирования — выбора конструктивной системы здания. В процессе строительства и эксплуатации здание испытывает на себе действие многочисленных нагрузок, отличающихся по величине, направлению, характеру действия и месту приложения. Конструкции, участвующие в восприятии нагрузок, называют несущими. К вертикальным несущим конструкциям относятся фундаменты, стены, отдельные опоры, а к горизонтальным — перекрытия и покрытие. Размещаясь в объеме здания в определенном сочетании, несущие конструкции образуют пространственную систему, способную воспринимать все действующие на здание силовые нагрузки и воздействия и обеспечивать его прочность, жесткость и устойчивость. Эта система и называется конструктивной системой здания.
Восприятие и передача нагрузок осуществляется конструкциями по следующей схеме.
Вертикальные несущие конструкции воспринимают действующие на здание вертикальные нагрузки (от собственной массы, оборудования, снега и др.) и передают их основанию.
Горизонтальные несущие конструкции воспринимают горизонтальные (ветровая, сейсмическая и др.) нагрузки и поэтажно вместе с собственной массой передают их вертикальным несущим конструкциям. Горизонтальные нагрузки могут быть равномерно распределены между вертикальными несущими конструкциями.
Общественное здание предназначено для временного пребывания людей. Одна из особенностей общественных зданий заключается в многообразии протекающих в них функциональных процессов, что порождает большое разнообразие геометрических параметров помещений. Важной особенностью общественных зданий является сосредоточение в них большого количества людей.
На структуру общественных зданий решающее значение оказывает площадь основных помещений.
Каркасная конструктивная система является основой в проектировании административно здания, которая обеспечивает значительное снижение массы здания и максимальную свободу планировочного решения. Основным преимуществом полнокаркасных зданий является четкое разграничение функций между каркасом, воспринимающим все нагрузки и стенами, являющимися только ограждениями. Вертикальные несущие конструкции в каркасной схеме - стержневые (колонны) КСР-433-29 они жестко соединяются с горизонтальными несущими элементами (ригелями) Р2-110-26.Рис. 1.

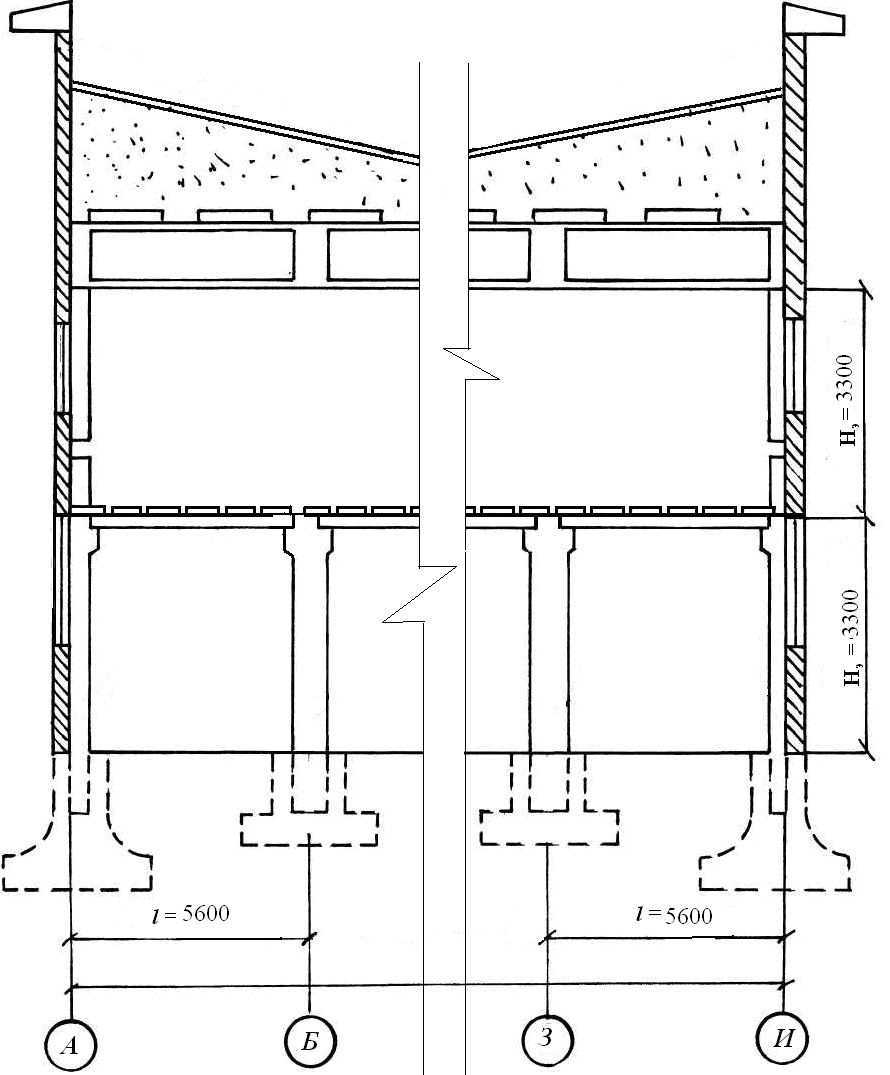

Рис. 1 Поперечный разрез здания.
Перекрытия - горизонтальные комплексные конструкции, разделяющие здание на этажи. В состав междуэтажных перекрытий входят несущие элементы – плиты ПК6-58.12. В данном здании применяется балочная конструктивная схема, в состав которой входят: фундаментные балки, колонны, ригели и опирающиеся на них плиты. Жесткость сопряжения колонн и ригелей обеспечивается сваркой опорных закладных элементов и выпусков арматуры, а также замоноличиванием узлов. Дополнительная жесткость здания в продольном направлении может быть обеспечена устройством продольных монолитных или сборных ригелей, уложенных вместо межколонных плит. Для опирания сборных продольных ригелей предусматривают стальные столики, привариваемые к закладным деталям колонн в уровне железобетонных консолей.
Крыши - наружные венчающие здание несущие и ограждающие конструкции, в состав которых входят несущие элементы, паро-теплоизоляционные слои, кровля (гидроизоляция).

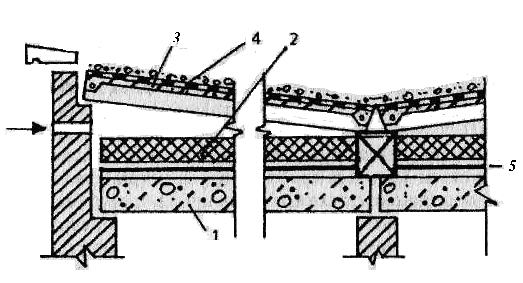

Рис.3 Покрытие здания 1 - плита перекрытия; 2 – утеплитель; 3 – гидроизоляция;
4 - кровельная панель;5 – пароизоляция.
б) Адмирстративное здание;
Этажность здания – 3 этажа; при высоте этажа – 3,3 м
в) Количество пролетов:
по ширине здания – 10 пролетов
по длине здания –7 пролетов
г) Технические характеристики:
длина: шаг колонн 6м. (т.к. плита перекрытия 5,8м.)
6×10 = 60м.
ширина: шаг колонн 3,0 (т.к. ригель 2,6м.)
3×7 = 21м.
S = 60×21 = 1260м2
СОтр = III СО т.к. Sрасч. = 1260м2.
