Министерство образования и науки РФ

Государственное образовательное учреждение

Высшего профессионального образования

Владимирский Государственный университет

имени Александра Григорьевича и Николая Григорьевича

Столетовых

Кафедра Строительного производства

Расчетно-пояснительная записка к курсовому проекту по дисциплине «твЗиС»

Тема: «Технологическая карта на возведение здания со сборно-монолитным каркасом при отрицательных температурах».

Руководитель

Прохоров С.В.

Разработал студент

Архитектурно-строительного факультета

IV курса группы ПГС-209

Модин А.К.

Владимир 2013

С одержание

1. Область применения технологической карты ……………………………………………………………..3

1.1. Область применения технологической карты………………………………………………………….3

1.2. Перечень работ, рассматриваемых в технологической карте ………………………6

1.3. Перечень нормативной литературы, использованной при разработке технологической карты ……………………………………………………………………………………………………………..…6

2. Технология и организация строительства…………………………………………………………………..8

2.1. Требования к законченности предшествующих работ……………………………………..….8

2.2. Технология и организация производства работ …………………………………………………8

2.3. Документация, оформляемая при производстве работ ………………………………….17

3. Контроль качества при производстве работ ……………………………………………………………19

4. Требования по технике безопасности пожарной и экологической безопасности…………………………………………………………………………………………………………………………………...29

5. Материально технический ресурс……………………………………………………………………………….….31

5.1. Перечень машин и механизмов………………………………………………………………………………………31

5.2. Перечень инструмента, инвентаря и приспособлений……………………………………….31

5.3. Перечень материалов, конструкций и изделий……………………………………………………..32

6. Технико-экономические показатели……………………………………………………………………………….36

6.1. Калькуляция трудовых затрат …………………………………………………………………………………….36

6.2. Сравнения вариантов зимнего бетонирования…………………………………………………….38

6.3. Технико-экономические показатели. ……………………………………………………………………….45

Список литературы………………………………………………………………………………………………………………………46

1. Область применения.

Данный курсовой проект выполнен на тему: «Технологическая карта на возведение здания со сборно-монолитным каркасом при отрицательных температурах».

Исходные данные для проектирования:

Объект строительства - 5-этажное здание (см. рис.1)

Районом строительства является город Владимир.

Объемно-планировочные решения

Здание имеет прямоугольную форму в плане. Размер в осях (1с-9с)– 25.8 м, (Ас-Ес)– 14.4 м. Высота этажа –2,8 м.

Конструктивные решения

Наружные продольные стены – ненесущие из керамзитобетонных блоков толщиной 380мм

Наружные поперечные стены – ненесущие из керамзитобетонных блоков толщиной 380мм

Внутренние продольные стены – несущие монолитные из тяжелого бетона В25, толщиной 300 мм.

Внутренние поперечные стены – несущие монолитные из тяжелого бетона В25, толщиной 300 мм.

Перекрытия – монолитные из тяжелого бетона В25, толщиной 150 мм.

В состав работ, рассматриваемых картой, входят:

-подготовительные работы,

-монтаж и демонтаж крупнощитовой опалубки,

-установка и закрепление арматуры,

-бетонные работы.

При организации работ по возведению монолитных конструкций 5- этажного жилого дома используется метод малых захваток, при котором используется крупнощитовая опалубка стен.

При бетонировании применяется прогрев при помощи греющих проводов бетонной смеси.

Расход арматуры на 1м³ бетона: для стен 70кг/м³

для перекрытий 85кг/м³

Расход цементы на 1м³ бетона: для стен 300кг.

При бетонировании применяется сухая бетонная смесь естественной влажности, транспортируемая в автобетоносмесителе.

Подача бетонной смеси осуществляется стационарным бетононасосом.

Объект возводиться в г. Владимир. Начало строительства январь 2013г. Среднесуточная температура -15⁰С, скорость ветра 1-5 м/с. Технологическая карта также включает в себя рассмотрение и сравнение вариантов зимнего бетонирования.

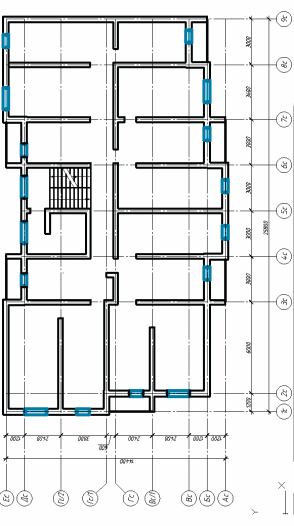

Рис. 1 План типового этажа и фасад 1с - 9с здания.
