1. Тема: “вивчення засобів сушки ізоляції обмоток трансформаторів”

2.Мета роботи:

1. Вивчити діючі засоби сушки трансформаторів.

2. Провести розрахунок індукційної обмотки для сушки обмотки трансформатора засобом втрат у сталі.

3. Здійснити пробну сушку ізоляції обмотки трансформатора.

3.Обладнання:

1. Силовий трансформатор ТМ63, Р=63 кВА, 350/127, 3-х фазн. - 1 шт.

2. Знижувальний трансформатор СТ, 1-о фазний - 1 шт.

3. Амперметр Э-377, 30 А - 1 шт.

4. Вольтметр Э-30, 500 В - 1 шт.

5. Вольтметр Э-515, 600 В - 1 шт.

6. Автоматичний вимикач А3163, 380 В - 1 шт.

7. Термометр 100 °С - 1 шт.

4.Послідовність виконання роботи:

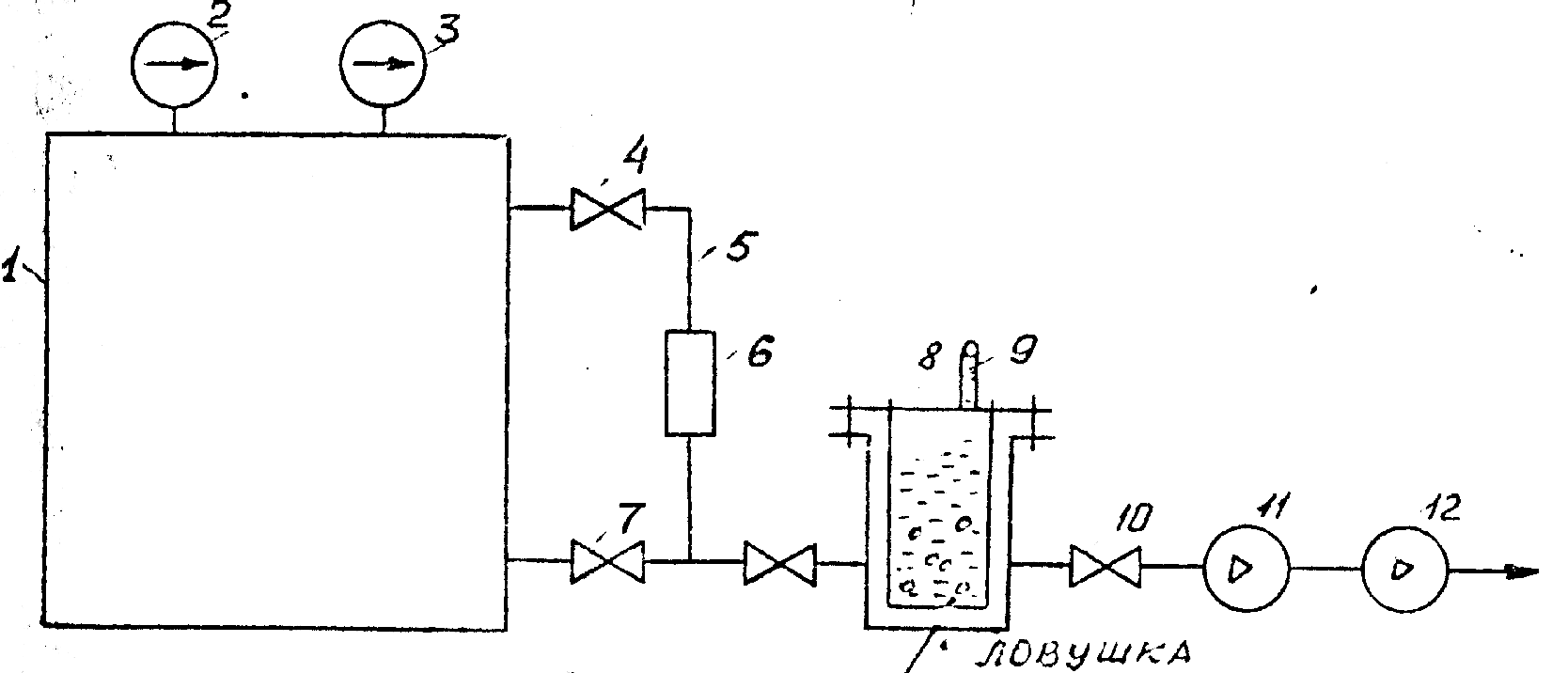

1. По даній інструкції вивчити пункти 5.1., 5.2., 5.3. Записати їх та накреслити малюнки: 1, 2, 3, 4.

2. Провести розрахунок індукційної обмотки для сушки трансформатора.

6. Розрахунок індукційної обмотки:

1. Записати технічні дані трансформатора.

2.

   Виміряти опір зволоженої обмотки.

3.

   Виконати розрахунок індукційної обмотки:

1. Потужність індукційної обмотки, необхідної для сушки:

Малюнок 4 Схема сушки трансформатора

Р=КЕ* (100 - t°)* 0.001; [Вт];

де К=12 - коефіцієнт для неутепленого баку;

Е - бокова поверхня баку; [м² ];

t° - температура навколишньої середи (виміряти).

2. Струм в обмотках:

І=Р/(U * cos f); [А];

де U - підведена напруга; [ В ]; 60 В; cosf =0.6;

3. Переріз дроту:

S=І / j ; [мм²];

де j = 3 - 4 [А/мм²] - щільність струму.

4. Кількість витків намагнічувальної обмотки (Н.О.):

W = (U * А) / l ;

де l - довжина витка; [м];

А - коефіцієнт, який залежить від удільних втрат = 1.9

4. Ввімкнути установку для сушки трансформатора.

7. Контрольні питання:

7.2. Коли треба сушити обмотки трансформатора?

7.2. Яким повинен бути опір ізоляції обмоток трансформатора після сушки?

8. Література:

8.1. Гуревич Г.І. “Монтаж, експлуатація та ремонт електрообладнання металургійних підприємств”.

1. Тема: “дослідження роботи люмінісцентних ламп при включенні з різноманітними пуско-регулюючими приладами”

2. Мета роботи:

1. Досліджувати роботу люмінісцентних ламп при включенні зі стартерним та безстартерним запаленням.

2. Зняти залежність E = ƒ (U) люмінісцентної лампи.

3. Обладнання:

1. Люмінісцентна лампа ЛБ – 80 - 2 шт.

2. Стартер СК – 220 - 1 шт.

3. Пуско-регулюючий апарат 2УБ 80/220 - 1 шт.

4. Накальний трансформатор ТНШ 220/240 - 1 шт.

5. Люксометр Ю 116 - 1шт.

6. Автотрансформатор ЛАТР - 2М - 1 шт.

7. Вольтметр 3515, 0 - 600 В - 1 шт.

8. Амперметр 3514, 0 - 2,5 А - 1шт.

9. Автоматичний вимикач А3163, 500 В - 1 шт.

4. ПОРЯДОК ВИКОНАННЯ РОБОТИ:

1.

   Намалювати схеми включення люмінісцентних ламп - мал. 1 і розібратися в їхній роботі.

а) б)

Малюнок 1 - а) схема стартерного запалювання люмінісцентної лампи;

б) схема безстартерного запалювання люмінісцентної лампи

1. Включити лампу за схемою стартерного запалення і визначити час від початку включення до повного горіння лампи, час запалювання записати в таблицю 1.

Таблиця 1 - Час запалювання від включення до повного горіння ЛЛ

№ ДОСЛІДУ	ЗІ СТАРТЕРОМ	БЕЗ СТАРТЕРА	РІЗНИЦЯ ЧАСУ	ПРИМІТКА
	Час[ сек.]	Час[ сек.]	[сек.]
1.
2.
3.
4.
5.

4. Встановити трансформатором напругу на одній лампі 160 В і люксометром заміряти освітлення на робітничому столі.

5. Збільшуючи східчасто напругу на лампі від 160 В до 230 В заміряти освітлення на кожній східці, результати записати в таблицю 2 і побудувати графік E = ƒ (U).

Таблиця 2 - Залежність освітлення від напруги

НАПРУГА, [В]
ОСВІТЛЕННЯ [ЛК]

5.КОНТРОЛЬНІ ПИТАННЯ:

1. Що можна сказати про економічність люмінісцентних ламп?

2. Що таке стробоскопічний ефект?

3. Як можна усунути стробоскопічний ефект?

4. Чому час запалювання в лампах що досліджуються не однаково?

6. ЛІТЕРАТУРА:

1. “Курс осветительной техники” Мешков В.В., Соколов Н.И., 1976 г.

1. ТЕМА: “ВИВЧЕННЯ МЕТОДІВ ЗНАХОДЖЕННЯ МІСЦЬ
