Задание

Подобрать насос для подачи воды из приемного резервуара в напорный резервуар.

Геометрическая высота подачи	=	16	м
Абсолютное давление на свободной поверхности в водоеме	=	98,1	кПа
Абсолютное давление на свободной поверхности в напорном резервуаре	=	178,1	кПа
Подача воды	Q =	50	л/с
Диаметр всасывающего трубопровода	=	250	мм
Диаметр напорного трубопровода	=	250	мм
Длина линии всасывания	=	6	м
Длина напорной линии	=	700	м
Местные гидравлические сопротивления на всасывающем трубопроводе:
приемный клапан с защитной сеткой	=	6
отвод (колено)	=	0,4
Местные гидравлические сопротивления на напорном трубопроводе:
регулирующая задвижка (полностью открытая)	=	0,1
отвод	=	0,4
водомерная диафрагма внутри трубы	=	2
выход в бак под уровень	=	1
Шероховатость труб	=	0,3	мм
Температура воды	=	17	0 С

Гл.1 схема насосной установки.

Для заданных условий работы составляем схему насосной установки.

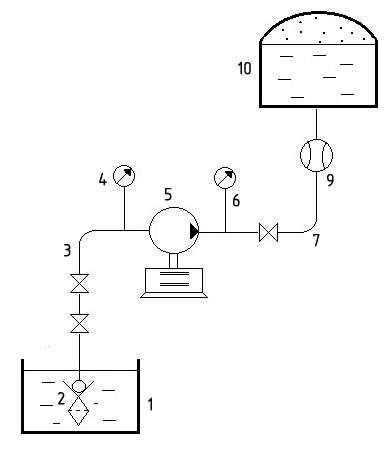

На рисунке изображена схема насосной установки. К насосу 5 жидкость поступает из приемного резервуара 1 по подводящему трубопроводу 3. В начале подводящего трубопровода установлен приемный клапан с защитной сеткой 2, предохраняющий насос от попадания твердых тел. Насос нагнетает жидкость в напорный резервуар 10 по напорному трубопроводу 7. Работа насоса контролируется по расходомеру 9, который измеряет подачу насоса. По манометру 6 и мановакуумметру 4 можно определить напор насоса.

Рис. 1. Схема насосной установки.

1 – приемный резервуар, 2 – приемный клапан с фильтром, 3 – всасывающий трубопровод,

4 – мановакууметр, 5 – насос, 6 – манометр, 7 – напорный трубопровод,

8 – регулирующая задвижка, 9 – расходомер, 10 – напорный резервуар.

Гл.2 ГИДРАВЛИЧЕСКИЙ РАСЧЕТ ТРУБОПРОВОДОВ СИСТЕМЫ НАСОСНОЙ УСТАНОВКИ

Найдем средние скорости:

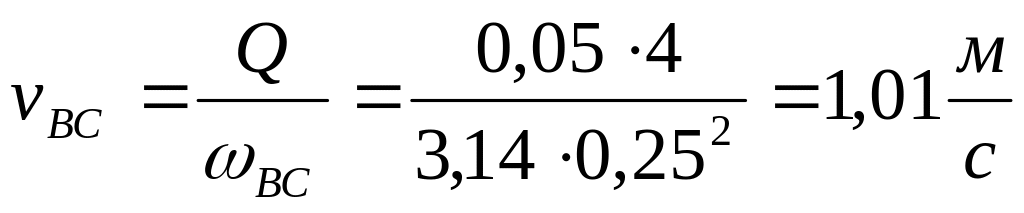

на линии всасывания

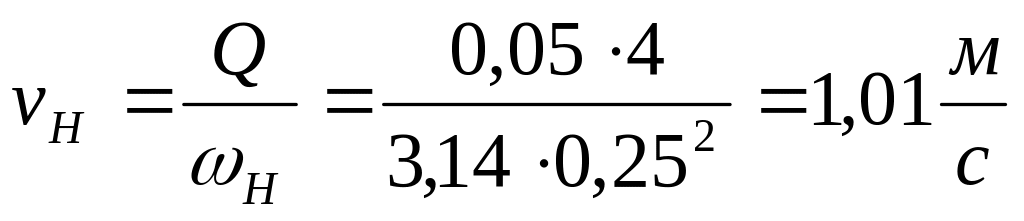

на напорной линии

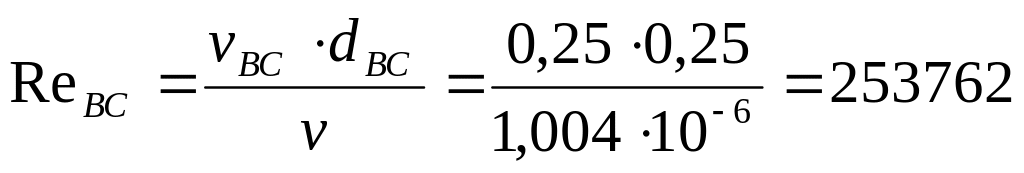

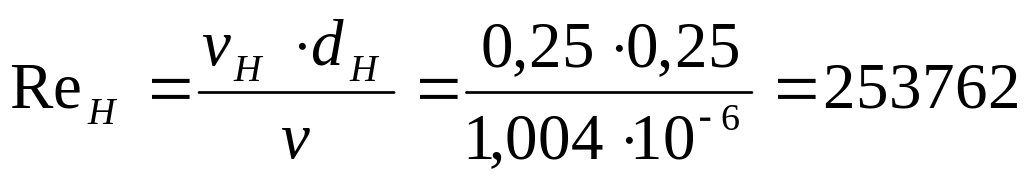

Определим режим движения. Для этого вычислим режим движения:

на линии всасывания

на напорной линии

Т. о. режим движения на линях всасывания и нагнетания турбулентный.

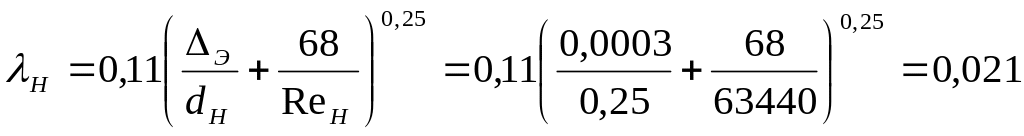

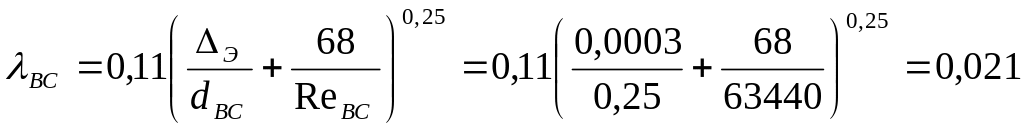

Определим коэффициент трения:

на линии всасывания

на напорной линии

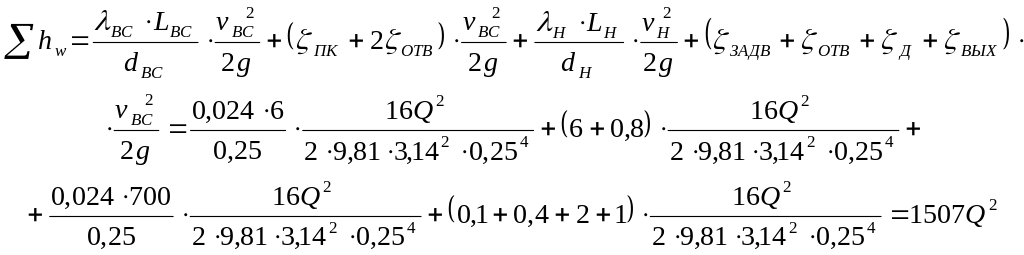

Найдем суммарные гидравлические сопротивления:

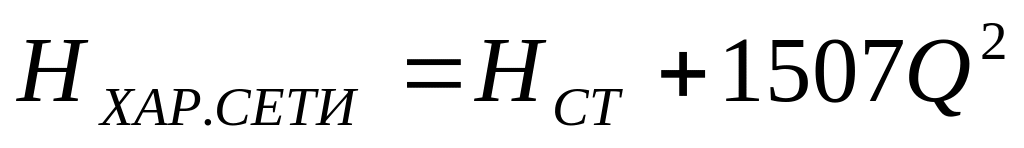

Уравнение характеристики сети записывается следующим образом:

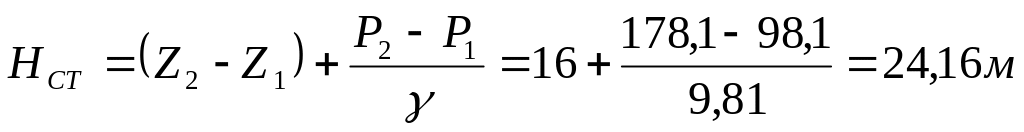

Найдем потребный напор:

Выбираем марку насоса со следующими параметрами:

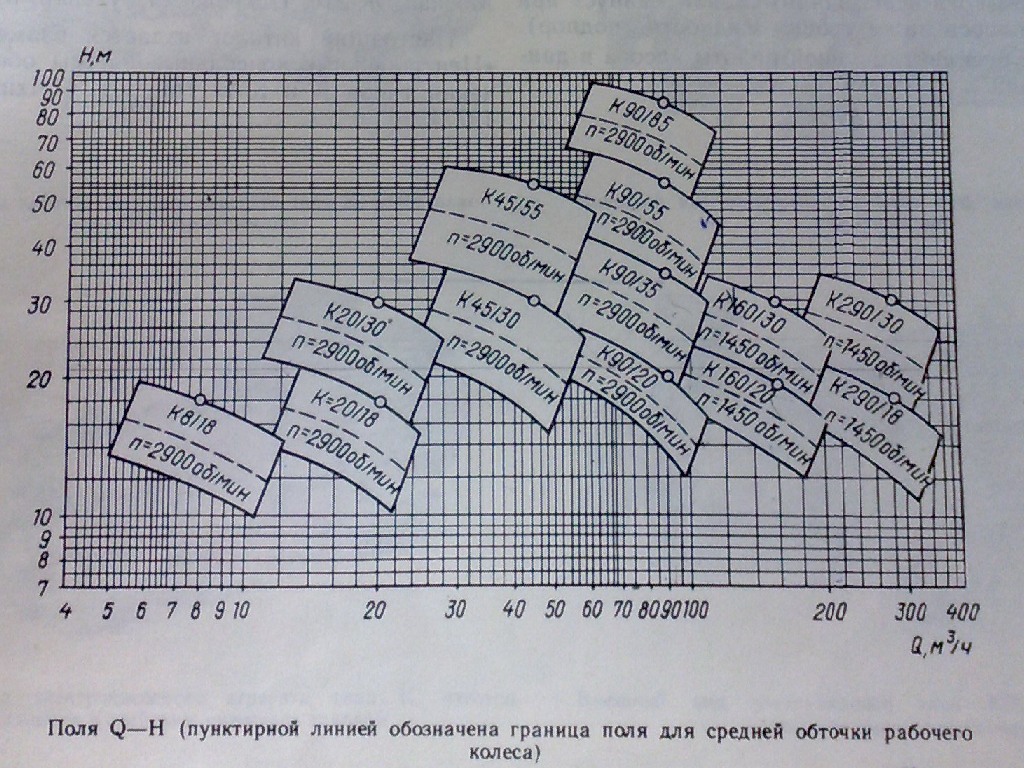

По сводному графику рабочих полей подбираем насос типа К160/30 со следующими параметрами:

число оборотов n = 1450 об/мин

максимальная подача Q = 0,045 м³/с=160 м³/ч

максимальный напор Н = 30 м

мощность N = 18 кВт

КПД насоса  = 79 %

диаметр рабочего колеса 328 мм

Вычисляем Н_сети задаваясь значениями Q:

Характеристика сети

Q, л/с	0	8	16	24	32	40	48	56
Нсети, м	24,16	24,25	24,54	25	25,7	26,57	27,63	28,9

Характеристика насоса К160/20

Q, л/с	0	8	16	24	32	40	48	56
Ннасоса, м	38	39	40	39	37	35	32	27

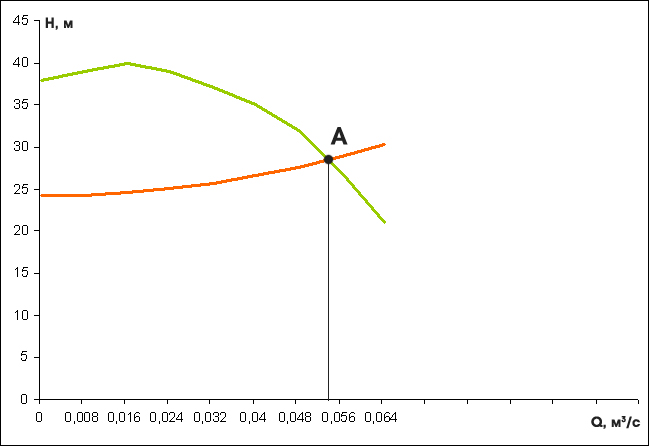

Получаем рабочую точку как пересечение характеристики насоса и сети.

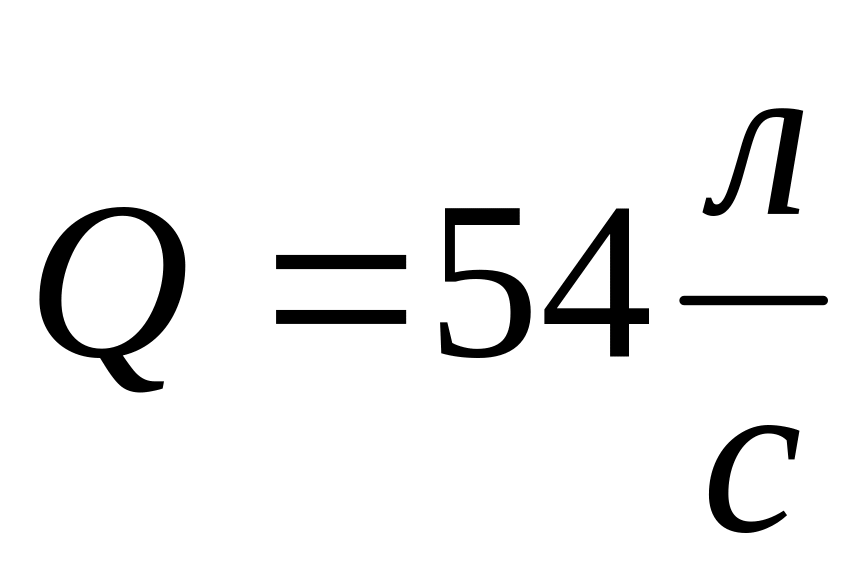

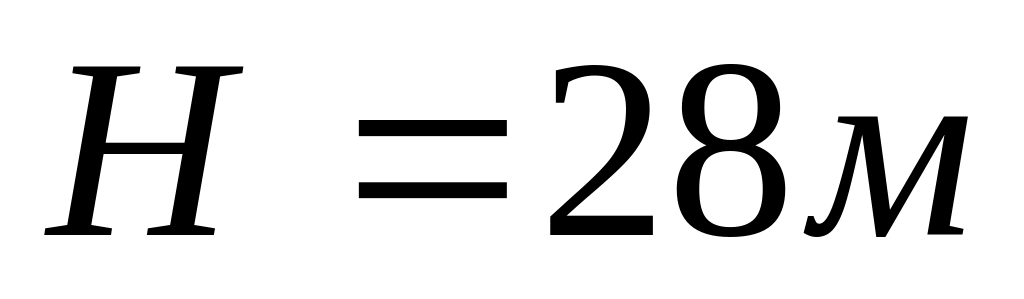

Рабочая точка имеет следующие параметры: ;

Рабочая точка лежит в рабочей зоне, поэтому насос К160/30 будет работать в рекомендуемом режиме.

Гл.3 ГИДРАВЛИЧЕСКИЙ РАСЧЕТ РАБОЧЕГО КОЛЕСА НАСОСА.
