2. Підготовчі роботи.
2.1 Характеристика виробки
Назва виробки, призначення його. Термін служби виробки. Його довжина, глибина проведення. У період експлуатації у виробці буде розміщене наступне устаткування.
2.2 Гірничо-геологічна характеристика порід.
Виробка проводиться по шарі пласту індикс. Об'ємна вага вугілля, марка вугілля. Потужність пласту вугілля, коефіцієнт міцності вибуховості шкалі по М.М.Протод'яконова f. Пласт небезпечний по раптових викидам і вугільному пилу. Кут падіння пласту. Основну покрівлю пласту утворить. Безпосередньої підошви виробка. Літологічний склад порід. Як проводиться виробка , по пласту вугілля і породам. Абсолютне метановиділення у вибої.
2.3 Вибір типового перерізу виробки
Поперечний переріз гірської виробки і його розмір вибирається по типових перетинах [6]. Для цього складається розрахункова схема, по якій визначається мінімальна ширина виробки [2].

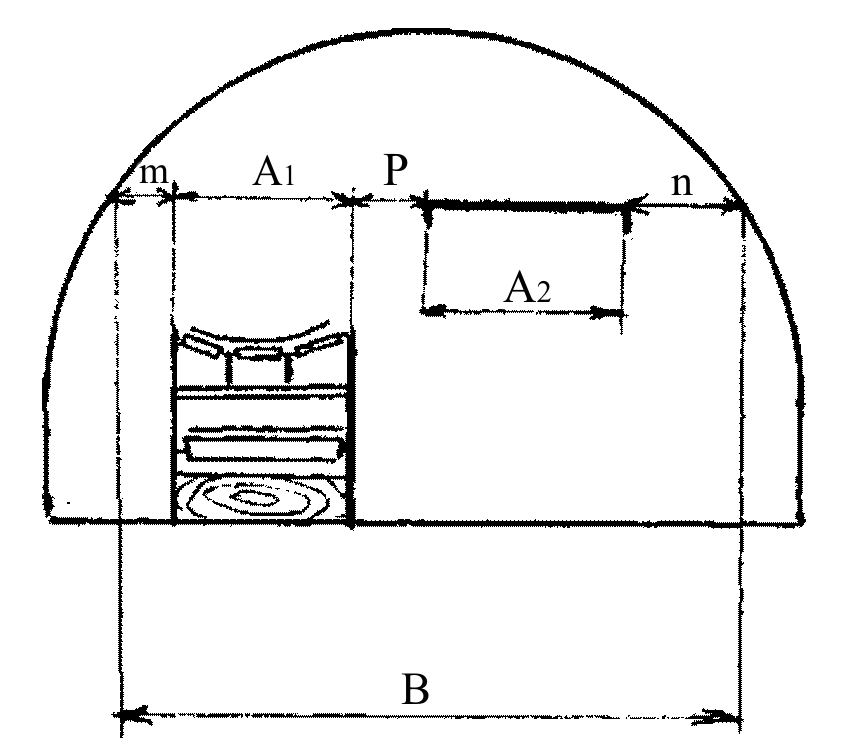

Один з типових перетинів показано на малюнку.
Мінімальну ширину В визначаємо по формулі:
В = m + C + n + A + p, мм (1)
де; m – зазор між рухомим поїздом складу і кріпью, мм; m = 400мм [4];
n – зазор між ставом конвеєра і рухомим поїздом складу, мм;
n = 400мм [4];
C – ширина ставу конвеєра, мм;
А – ширина рухомого поїзду складу, мм;
р – ширина вільного проходу для людей на висоті 1,8м,мм;
р ≥ 700мм.
Після того, як обчислили мінімальну ширину виробки, вибираємо розміри поперечного перетину по „Уніфікованих типових перетинах гірських виробок” [7]:
Sсв = Ширина Всв = Висота Нсв=
Sпр = Ширина Впр = Висота Нпр =
Перевіряємо правильність вибору типового перетину по швидкості руху повітря по виробці. Згідно ПБ у головних (відкатних, вентиляційних) штреках, квершлагах, бремсбергах і похилах швидкість руху повітря неповинна переви-щувати 8м/с, підготовчих вибоїв 6 м/с [4].
Для перевірки прийнятого типового перетину по фактору вентиляції, визначаємо кількість повітря, що буде проходити по ній при експлуатації, тому що ця кількість повітря йде для лави, то воно обчислюється по формулі:
Qmax = Sоч ·Vmas · kоз, м3/с (2)
де; Sоч – прохідний перетин лави, що залежить від потужності пласту і прий-нятого механізованого комплексу, м2 ; Sоч [10];
Vmas – максимально припустима швидкість повітря в лаві, м/с;
Vmas = 4 м/с [4];
kоз – коефіцієнт, що враховує рух повітря по частині виробленого простору, що безпосередньо прилягає до привибійному; kоз [10].
.
Тепер, знаючи кількість повітря, що проходить по штреку, перевіряємо типовий перетин по швидкості руху повітря. Швидкість руху повітря у виробці повинна задовольняти умови:
де V – швидкість повітря у виробці, м/с;
Q – витрата повітря у виробці в період її експлуатації, м3/с;
Sсв – площа поперечного перерізу виробки у світлі після осідання;
Vдоп. – припустима, згідно ПБ, швидкість повітря у виробці, м/с;
Vдоп = 6-8м/с [4].
