Электрическая функциональная схема устройства апв-2п
По истечении установленного времени первого цикла АПВ срабатывает элемент времени КТ1. Выходной сигнал элемента времени КТ1 через логический элемент «ИЛИ» DD, пороговый элемент KV подается на усилитель А. Усиленный сигнал с выхода элемента А подается на исполнительный орган (выходное реле) KL, при срабатывании которого сигнал подается на катушку (электромагнит) включения выключателя. Последний включает линию электропередачи повторно, так как происходит АПВ выключателя по истечении времени первого цикла.
В случае повторного отключения линии электропередачи выключателем Q, то есть неуспешного первого цикла АПВ,. после подготовки привода к операции «включение» начинается отсчет времени второго цикла АПВ, при этом запускается только элемент времени КТ2, поскольку элемент времени КТ1 не успел подготовиться к повторному запуску. По истечений установленного времени второго цикла АПВ элемент времени КТ2 срабатывает и обеспечивает срабатывание выходного органа KL, который снова действует на электромагнит включения выключателя Q.
При неуспешном вторам цикле АПВ выключателя Q, выключается, но запуска элементов времени КТ1 и КТ2 не происходит, поскольку выключатель Q находится во включенном состоянии недостаточное время для подготовки их к запуску.
При успешном первом или втором циклах АПВ и истечении времени подготовки элементов времени КТ1 и КТ2 к запуску, реле снова готово к действию на выключатель для его включения.
Устройство АПВ-2П серийно выпускается Рижским опытным заводам «Энергоавтоматика».
Устройство однократного автоматического повторного включения апв-0,38
Устройство автоматического повторного включения линий 0,38 кB предназначено для установки в КТП 10/0,4 кВ, оборудованных автоматическими .воздушными выключателями серии А3700 с электромагнитным приводом.
Проведенные исследования аварийных отключений линий 0,38 кВ в сельской местности показали, что неустойчивые повреждения возникают в этих сетях из-за грозовых перенапряжений, перехлестывания проводов при сильном ветре, касания их ветвями деревьев при вводе в здания. Необходимо отметить, что отключение линий 0,38 кВ происходит также из-за перегрузки при неправильной эксплуатации защитных устройств у электроприемников. В этих случаях при повторном включении линии электроснабжение потребителей будет восстановлено.
Установлено, что при повторном оперативном включении автоматического выключателя или замене предохранителя на трансформаторной подстанции 10/0,4 кВ в 50—60% всех отключений восстанавливается питание потребителей.
Устройство АПВ-0,38 воздействует на автомат (типа А3700), который срабатывает при больших аварийных токах (междуфазных и однофазных к. з., перегрузках), что не снижает существующего уровня злектробезопасности.
Таким образом, устройство АПВ-0,38 предназначено для повышения надежности электроснабжения потребителей в сельской местности и снижения соответственно ущерба из-за недоотпуска электроэнергии. Оно выполнено в виде приставки к автоматическому выключателю на полупроводниковых элементах и электромеханического реле и может найти применение во всех отраслях с протяженными распределительными воздушными линиями 0,38 кВ.
Срабатывание устройства происходит при всех аварийных отключениях автоматического выключателя, при оперативных отключениях устройство не срабатывает.
Функциональная схема устройства АПВ-0,38 приведена на рисунке.

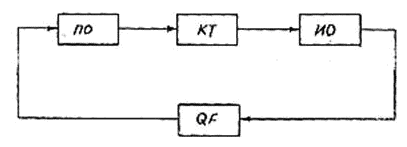

Функциональная схема устройства АПВ-0,38. ПО — пусковой орган; КТ — орган выдержки времени; ИО — исполнительный орган; QF — автоматический выключатель
В настоящее время внесены некоторые усовершенствования в данное устройство АПВ, позволяющие избежать зависимость работы АПВ от температуры окружающей среды и уровня напряжения и других факторов.
Автор: В.М.Расторгуев
13.
Рассмотрим плюсы и минусы применения
проводов СИП. Чем же СИП - скрученные в
жгут изолированные провода с изоляцией
из светостабилизированного полиэтилена,
превосходит традиционно применяемые
голые провода марок А и АС?
1. Высокая
надежность в обеспечении электрической
энергией.
2. Резкое
снижение (до 80%) эксплуатационных затрат,
вызванное высокой надёжностью и
бесперебойностью энергообеспечения
потребителей, а также отсутствием
необходимости в широких просеках для
прокладки ВЛИ в лесных массивах и
расчистки просек в процесс эксплуатации
линии.
3. Отсутствие
или незначительное обрастание гололедом
и мокрым снегом изолированной поверхности
проводов. Это объясняется тем, что ПЭ
является не полярным диэлектриком и он
не образует ни электрических, ни
химических связей с контактирующими с
ним веществом в отличие, например, от
ПВХ. Кабельщики хорошо знают эту
особенность ПЭ. Например, при попытках
маркировать изолированное ПЭ изделие
каплеструйным способом краска легко
оттирается, в отличие, от ПВХ, и требуется
специальная эл. статическая обработка
поверхности ПЭ для удержания краски.
Именно по этой причине мокрый снег легко
стекает с круглой поверхности изолированных
ПЭ проводов. В проводах марки А и АС
мокрый снег может удерживаться в канавках
между проволоками, являясь первопричиной
обрастания.
4. Уменьшение
затрат на монтаж ВЛИ, связанное с вырубкой
более узкой просеки в лесной местности,
возможностью вести монтаж проводов по
фасадам зданий в условиях городской
застройки, применением более коротких
опор, отсутствием изоляторов и
дорогостоящих траверс (для ВЛИ-0,4
кВ).
5. Снижение
энергопотерь в линии из-за уменьшения
более чем в три раза реактивного
сопротивления изолированных проводов
по сравнению с неизолированными.
6. Простота
монтажных работ, возможность подключения
новых абонентов под напряжением, без
отключения остальных от энергоснабжения
и как следствие сокращение сроков
ремонта и монтажа.
7. Значительное
снижение несанкционированных подключений
к линии и случаев вандализма и
воровства.
8. Улучшение
общей эстетики в городских условиях и
значительное снижение случаев поражения
электротоком при монтаже, ремонте и
эксплуатации линии.
9
. Возможность
прокладки СИП по
фасадам зданий, а также совместной
подвески с проводами низкого, высокого
напряжения, линиями связи, что дает
существенную экономию на опорах.
Среди
множества безусловных преимуществ СИП
можно выделить для объективности и
некоторые недостатки:
Незначительное
увеличение стоимости (не более 1,2)
изолированных проводов по сравнению с
традиционными неизолированными проводами
А и АС.
Пока ещё недостаточная
готовность отечественных энергосистем
к переходу на изолированные воздушные
линии, связанная с отсутствием информации,
нормативной документации, инструмента
и подготовленного персонала.
