Перечислите основные характеристики элт-терминалов.
ЭЛТ - электронно лучевая трубка.
Под видеосистемой понимается комбинация дисплея и адаптера. Монитор (дисплеи) компьютера IBM персональный компьютер предназначен для вывода на экран текстовой и графической информации. Адаптер управляет дисплеем с платы в одном из разъемов расширения (в некоторых компьютерах адаптер находится на системной плате). Мониторы могут быть цветными или монохромными и работать в одном из двух режимов - текстовом или графическом. Современные компьютеры комплектуются, как правило, цветными графическими мониторами. В мире Интернет и сайтостроения, зачастую, мониторы задают форматы и размеры дизайнов при создании сайтов. Все зависит от текущей ситуации на рынке мониторов и их популярности.
Текстовый монитор
В текстовом режиме экран монитора условно разбивается на отдельные участки - знакоместа, чаще всего на 25 строк по 80 символов. В каждое знакоместо может быть выведен один из 256 заранее заданных символов. В число этих символов входят большие и малые латинские буквы, цифры, а также псевдо графические символы, используемые для вывода на экран таблиц и диаграмм, построения рамок вокруг участков экрана и так далее. В число символов, изображаемых на экране в текстовом режиме, могут входить и символы кириллицы (буквы русского алфавита).
Монохромный монитор
Монохромные мониторы могут быть как черно-белыми, так и черно-зелеными или черно-желтыми. Эти мониторы сочетают высокую разрешающую способность (у них отсутствуют трехцветные зерна люминофора) с низкой ценой. Высокая четкость изображения при режимах высокого разрешения позволяет длительно работать с текстом без какого бы то ни было утомления глаз. Электронно-лучевая трубка монохромного монитора имеет только одну электронную пушку, она меньше цветных ЭЛТ, благодаря этому монохромные мониторы компактнее и легче других. Кроме того, монохромный монитор работает с более низким анодным напряжением, чем цветной (25 кВ против 22-25 кВ), поэтому потребляемая им мощность значительно меньше (30 Вт вместо 80-90 Вт у цветных).
Диалоговый монитор
Аналоговые мониторы так же, как и цифровые, бывают цветными и монохромными, при этом цветной монитор может работать в монохромном режиме.
Такие мониторы работают с видеокартами стандарта VGA и выше. Они способны поддерживать разрешение более 640 х 480 пикселей.
Главная причина использования аналоговых видеосигналов состоит в ограниченности палитры цветов цифрового монитора. Аналоговый видеосигнал, регулирующий интенсивность пучка электронов, может принимать любое значение в диапазоне от 0 до 0.7 вольт. Поскольку этих значений бесконечно много, то палитра аналогового монитора не ограничена. Однако видеоадаптер может обеспечить только конечное количество градаций уровня видеосигнала, что в итоге ограничивает палитру всей видеосистемы в целом.
Характеристики мониторов
ЭЛТ - мониторы имеют следующие основные характеристики на основе картинки:

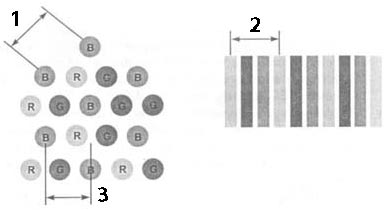

Структура
ЭЛТ монитора
2 - диалоговый шаг теневой маски
2 - шаг апертурной решетки
3 - горизонтальный шаг теневой маски
Диагональ экрана монитора - расстояние между левым нижним и правым верхним углом экрана, измеряемое в дюймах. Часто под размером понимают размер диагонали монитора, при этом размер видимой пользователем области экрана обычно несколько меньше, в среднем на 2», чем размер трубки.
Производители могут указывать в сопровождающей документации два размера диагонали, при этом видимый размер обычно обозначается в скобках или с пометкой «Viewable size», но иногда указывается только один размер - размер диагонали трубки.
Шаг точки, или расстояние между соседними элементами люминофора одного цвета, иногда называют размером зерна. Чем меньше его значение, тем большее разрешение возможно получить при одной и той же площади экрана. Параметр этот обычно выражается в миллиметрах и находится в диапазоне от 0.28 до 0.22 миллиметра. Заметим, что нельзя сравнивать между собой по этому показателю мониторы с разными типами масок, поскольку у мониторов с апертурной решеткой шаг измеряется по горизонтали, а у мониторов с теневой маской - по диагонали (смотрите рисунок далее).
Размер зерна экрана определяет расстояние между ближайшими отверстиями в цветоделительной маске используемого типа. Расстояние между отверстиями маски измеряется в миллиметрах.
Чем меньше расстояние между отверстиями в теневой маске и чем больше этих отверстий, тем выше качество изображения. Все мониторы с зерном более 0.28 миллиметров относятся к категории дешевых и грубых. Лучшие мониторы имеют зерно 0.26 миллиметра, достигая 0.22 миллиметров у самых дорогостоящих моделей.
Разрешающая способность монитора определяется числом элементов изображения, которые он способен воспроизводить по горизонтали и вертикали.
Аналоговые мониторы должны обеспечивать разрешение не менее 2024 x 768. Мониторы с диагональю экрана 22 и 24 дюйма поддерживают разрешение до 2600 х 2200 и более.
Потребляемая мощность монитора указывается в его технических характеристиках. У мониторов размером 24 дюймов потребляемая мощность не должна превышать 60 Вт.

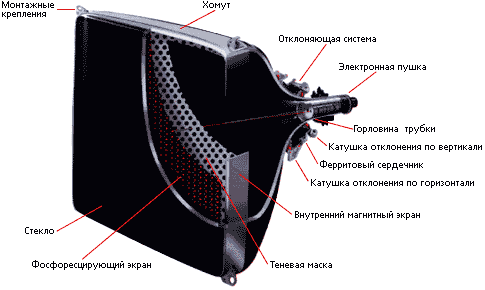

Устройство
кинескопа
Покрытия экрана выполняются для придания ему антибликовых и антистатических свойств. Антибликовое покрытие позволяет наблюдать на экране монитора только изображение, формируемое компьютером, и не утомлять глаза наблюдением отраженных объектов. Существует несколько способов получения антибликовой, неотражающей поверхности. Самые дешевые из них - протравливание и за счет этого придание поверхности шероховатости.
Защитный экран (фильтр) является рекомендуемым атрибутом ЭЛТ - монитора, поскольку медицинские исследования показали, что излучение широкого диапазона (рентгеновское, инфракрасное и радиоизлучение), а также электростатические поля, сопровождающие работу монитора, могут весьма отрицательно сказываться на здоровье человека. По технологии изготовления защитные фильтры бывают: сеточные, пленочные и стеклянные. Фильтры могут крепиться к передней стенке монитора, навешиваться на верхний край, вставляться в специальный желобок вокруг экрана или надеваться на монитор.
Компонентное видео мониторов
При работе с видеоматериалом используется другая схема передачи сигнала - набор сигнала яркости (Y) и двух цветоразностных сигналов (U и V).
Y = 0.299R + 0.587G + 0.224В;
U = R - Y;
V = В - Y.
Имея в наличии цветоразностные сигналы YUV, легко получить соответствующие сигналы. Это делается по двум основные причинам. Первая - необходимость сохранить совместимость цветного телевидения с монохромным, для которого используется только сигнал яркости. Вторая - возможность передавать цветоразностные сигналы с меньшей пропускной полосой сигнала, что дает возможность уменьшить объемы памяти накопителей для хранения видеоматериала. Видео изображение может выводиться с использованием чересстрочной (interlaced) или прогрессивной (progressive) разверток.
При использовании прогрессивной развертки цветоразностные сигналы обозначаются как Pb и Pr. Сигналы синхроимпульсов, как правило, передаются вместе с сигналом яркости. В качестве коннекторов для компонентного сигнала обычно используют 3 разъема BNC или 3 RCA («тюльпан») разъема. С помощью коаксиальных кабелей возможно удаление монитора от компьютера на расстояние до 20 - 25 метров при хорошем изображении.
S-Video. В интерфейсе S-Video (или Separate Video) используются две сигнальные линии - сигнал яркости (Y) и сигнал цветности (С). Сигнал цветности содержит в себе два цветоразностных сигнала, преобразованных в один сигнал с помощью одной из систем цветового кодирования (PAL или NTSC, или SECAM). Синхроимпульсы передаются вместе с сигналом яркости. Среди возможных реализаций разъемов интерфейса S-Video - 4 - штырьковый Mini DIN, 2 BNC и 2 RCA.
