Математическое описание технического средства.
Что такое статическая характеристика?
Статическая характеристика элемента - называется зависимость установившихся значений выходной величины от значения величины на входе системы, т.е.:
Yуст = ц (X)
Статическую характеристику изображают в виде кривой Y(X).
Установившийся режим (Yуст) - это режим, при котором расхождение между истинным значением регулируемой величины и ее заданным значением будет постоянным во времени.
Статический элемент - у которого при постоянном входном воздействии с течением времени устанавливается постоянная выходная величина. Например, при подаче на вход нагревателя различных значений напряжения он будет нагреваться до соответствующих этим напряжениям значений температуры.
Астатический элемент - у которого при постоянном входном воздействии сигнал на выходе непрерывно растет с постоянной скоростью, ускорением и т.д.
Линейный статический элемент - называется безинерционный элемент, обладающий линейной статической характеристикой вида:
Yуст = k*X + b
Как видно из формулы, статическая характеристика элемента имеет вид прямой с коэффициентом наклона k и смещением характеристики b.
Линейные статические характеристики, в отличие от нелинейных, более удобны для изучения благодаря своей простоте. Если модель обьекта нелинейна, то обычно ее преобразуют к линейному виду путем метода линеаризации.
Система управления называется статической, если при постоянном входном воздействии ошибка управления Е стремится к постоянному значению, зависящему от величины воздействия.
Система управления называется астатической, если при постоянном входном воздействии ошибка управления Е стремится к нулю вне зависимости от величины воздействия.
Опишите динамический режим работы технического устройства.

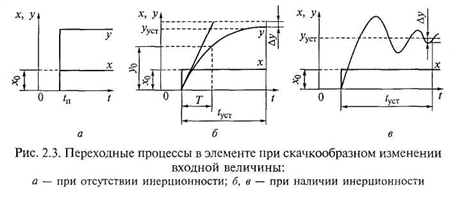

Динамическим режимом называется процесс перехода элементов и систем из одного установившегося состояния в другое, т. е. такое условие их работы, когда входная величинаx, а следовательно, и выходная величина у изменяются во времени. Процесс изменения величин x и у начинается с некоторого порогового времени t = tn и может протекать в инерционном и безынерционном режимах. При отсутствии инерционности процесс изменения x и у может характеризоваться графиком, приведенным на рис. 2.3, а.
При наличии инерционности наблюдается запаздывание изменения y по отношению к изменению x. Тогда при скачкообразном изменении входной величины от 0 до x0 (рис. 2.3, б) выходная величина у достигает установившегося ууст не сразу, а по истечении промежутка времени, в течение которого происходит переходный процесс. При этом переходный процесс может быть апериодическим (неколебательным) затухающим (см. рис. 2.3, б) или колебательным затухающим (рис. 2.3, в).
Время tуст (время установления), в течение которого выходная величина у достигает установившегося значения, зависит от инерционности элемента, характеризуемой постоянной времени Т. В простейшем случае установление величины у происходит по показательному закону:
где Т - постоянная времени элемента, зависящая от параметров, связанных с его инерционностью.
Установление выходной величины у тем продолжительнее, чем больше значение Т. Время установления tуст выбирается в зависимости от необходимой точности измерения датчика и составляет обычно (3... 5) Т, что дает ошибку в динамическом режиме не более 5... 1 %. Степень приближения Δу (см. рис. 2.3, б, в) обычно оговаривается и в большинстве случаев составляет от 1 до 10 % от установившегося значения. Разность между значениями выходной величины в динамическом и статическом режимах называется динамической погрешностью. Желательно, чтобы она была как можно меньше. В электромеханических и электромашинных элементах инерционность в основном определяется механической инерцией движущихся и вращающихся частей. В электрических элементах инерционность определяется электромагнитной инерцией или другими подобными факторами. Инерционность может быть причиной нарушения устойчивой работы элемента или системы в целом.
Лабораторная работа №3
Назовите основные виды технических средств составления и изготовления текстовых документов.
В чем заключается методика расчета количества технических средств изготовления текстовых документов?
Что такое прямое и косвенное копирование?
Перечислите показатели качества копий.
Определение факторов влияющих на качество копий:
Свет: - однородность освещения - цветовая температура
Оптическая система: - хроматическая абберация - дисторсия линзы - разрешение и шум
Сенсор: - количество пикселей - качество пикселей - программа конверсии из формата RAW в формат BMP, TIFF или JPG
Критерии качества для цифровой копии:
1.Освещенность
2.Контрастность
3.Тоновое воспроизведение
4.Цветовое воспроизведение
5.Шум цифрового изображения
6.Геометрические искажения и точность передачи размеров
7.Точность воспроизведения деталей - разрешение - воспроизведение символов
Методика оценки качества сканирования:
- Разработанные программы автоматизированного контроля качества получения электронных копий бумажных документов;
- Разработанные универсальные тест-объекты для автоматизированного контроля качества электронных копий бумажных документов.
- Полученные результаты тестовых испытаний по предлагаемой Методике от 2 европейских фирм-производителей.

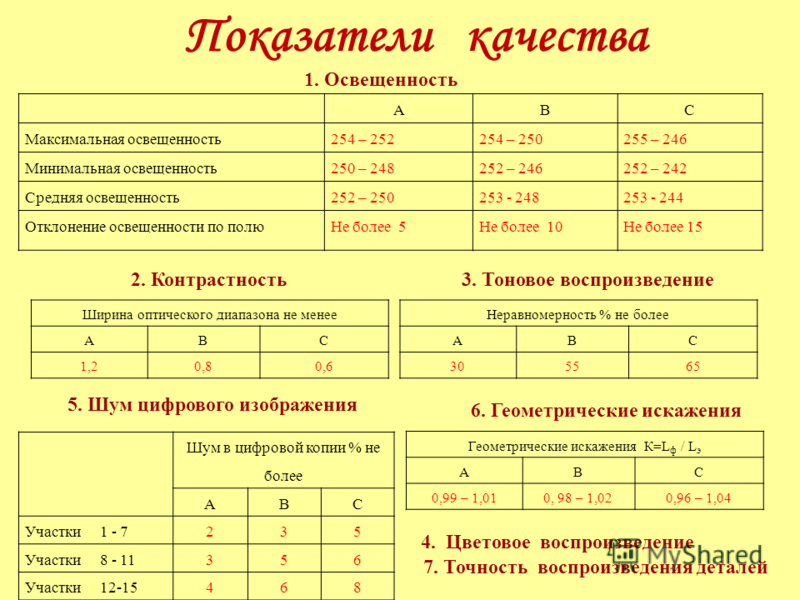

Рис.№1 Показатели качества копий
