ПІДГОТОВЧІ РОБОТИ ДЛЯ ВИКОНАННЯ ГЕОДЕЗИЧНОГО ОБГРУНТУВАННЯ ПРИ КОНТУРНІЙ ЗЙОМЦІ ЗЕМЛЕКОРИСТУВАННЯ

Підготовчі роботи є обов’язковим етапом перед кожною зйомкою. Вони поділяються на: підготовчі камеральні - це землевпорядна документація, та підготовчі польові роботи – це безпосередньо перевірка інструмента, яким буде проводитися зйомка та ознайомлення з самим об’єктом зйомки.

Перед виїздом на зйомку необхідно провести підготовчі камеральні роботи. Вони заключаються в зборі та вивченні всіх необхідних даних, таких як: Державні копії відомостей координат поворотних точок меж землеволодінь і землекористувань, довідку про сторонні землі, планово – картографічні матеріали, викопіровка з генерального плану пунктами прив’язки, з їхніми відомими координатами. Вони потрібні для прив’язки теодолітного ходу.

Камеральна підготовка включає роботи по створенню схем розміщення опорних пунктів планової основи з зазначеними їх координатами. Дані опорні пункти надійно закріплені на місцевості розміщення яких вираховують як в плановому, так і в висотних відомостях вони називаються геодезичною мережою. Геодезична мережа поділяється: на державну, на мережу згущення і геодезичну зйомочну мережу.

Державна геодезична мережа створюється наступними основними методами: триангуляція, трилатерація, полігонометрія.

Триангуляція — мережа рівносторонніх трикутників, розбитих на поверхні землі; в цій мережі вимірюють одну чи дві сторони і всі кути трикутників. Мережі триангуляції прийнято будувати по визначеним системам. Використовують ряд трикутників, спираючихся на дві відомі сторони (мал. а), одна з яких служить для контролю наступних вирахувань, а також для збільшення точності робіт. На (мал.б) приведений ряд трикутників з однією відомою стороною, опираючись з одного кінця на два, а з другого - на один пункт з відомими координатами. На (мал. в) центральна система триангуляції, при якій трикутники побудовані біля однієї вершини — полюса. На (мал. г) ряд трикутників, спираючихся на два пункти з відомими координатами.

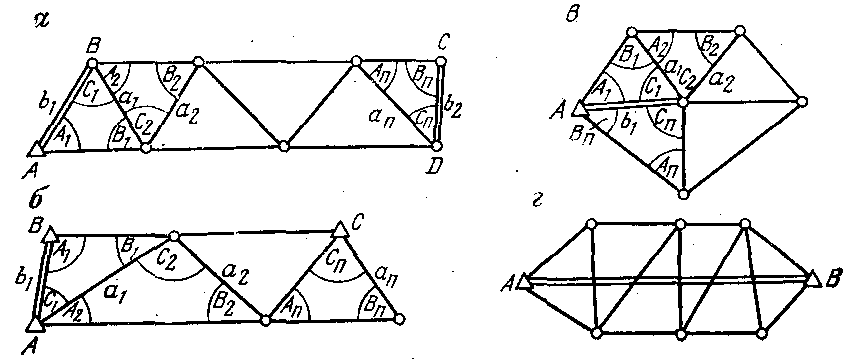

Мал. Мережі триангуляції

Трилатерація – це також ланки трикутників, як і в триангуляції, що межують один з одним, але з виміряними сторонами, а не кутами. Вершини трикутників мережі трилатерації називають пунктами трилатерації. Кінцева мета створення трилатерації – визначення планових воординат пунктів.

Полігонометрія – побудована на місцевості система ламаних ліній з виміряними відрізками та горизонтальними кутами (мал. ). Ламана лінія – це полігонометричний хід.

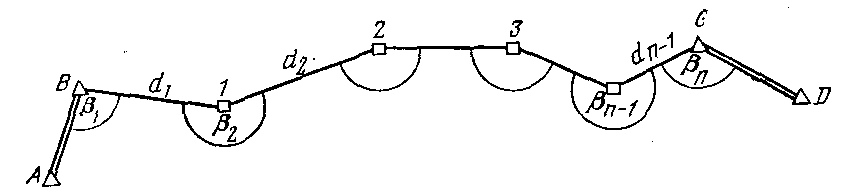

Мал. Розімкнутий хід полігонометрії

Геодезична зйомочна мережа — використовується як основа для виконання топографічної зйомки всіх масштабів і других робіт.

При підготовці камеральних робіт збирають і вивчають дані матеріали на дану територію і встановлюють їх придатність для подальшого використання. Збирають каталоги координат пунктів державної геодезичної мережі згущення, які розміщені на даній території і будуть використовуватися для подальшої роботи.

В підготовчі польові роботи входить:

  • Рекогносцировка місцевості

  • Закріплення намічених пунктів геодезичними знаками.

  • Перевірка інструментів.

Для підготовчих польових робіт необхідно провести рекогносцировку місцевості. Рекогносцировка – це огляд та ознайомлення з місцевістю території, на якій буде проходити зйомка.

Виконавець оглядає місцевість, встановлює зміни контурів, перевіряє доцільність виконання наміченого проекту, уточнює його в натурі (на місцевості), призначає місця встановлення пунктів зйомочної мережі, закріплює їх геодезичними знаками, відмічаються шляхи прив’язки до пунктів геодезичної мережі більш високого порядку.

Закріплення границь землекористування проводять на основі проекту землекористування в залежності від фізико-графічних положень місцевості з урахуванням матеріалів робочої сили, можливості механічних робіт, границі в натурі можуть закріплюватись наступними стандартами межових знаків:

1. Залізобетонними стовпами довжиною - 135 - 150 см.

2. Дерев’яними стовпами довжиною - 130 – 150 см.

3.Валунами з рівними формами і масою не менше 100кг.

Знаки для закріплення межі ділянок на місцевості виготовляються не коротше 1м.

Конструкція і закладка межових знаків повинна забезпечувати довге зберігання їх положення на місцевості для використання у вигляді пунктів геодезичного обгрунтування.

По межі одного й того ж землекористування межові знаки повинні бути однієї конструкції. Для довгого зберігання межових знаків навкруги стовбів оформлюють курган з канавою у вигляді кола(внутрішній діам. 2,5-2,8 м, зовнішній діам. 3,5-3,8 м, глибина канави 0,3-0,4 м). На верхній частині стовба, який знаходиться зверху на 0,2 м, робиться клеймо – герб України. Клеймо орієнтується так, щоб воно було направлено на наступний по ходу межовий знак.

При використанні валуна, на половину закопаного в землю, на ньому зубилом видовбують заглиблення, яке означає – центр межового знаку і відступивши від нього, роблять канавки (глиб. 2 см) у напрямку на наступний і на попередній межові знаки. Їх встановлюють один від одного на відстані, яка забезпечує взаємну видимість, але не більше 1000 м. А в районах з менш інтенсивним використанням сільськогосподарських угідь не більше 2000 м.

У разі, якщо межі земельних ділянок в натурі (на місцевості) збігаються з природними та штучними лінійними спорудами і рубежами (річки, струмки, канали, лісосмуги, шляхи, шляхові споруди, паркани, огорожі, фасади будівель та інші лінійні споруди і рубежі тощо), межові знаки можна не встановлювати.

Власники землі та землекористувачі, у тому числі орендарі, зобов'язані дотримуватися меж земельної ділянки, закріпленої в натурі (на місцевості) межовими знаками встановленого зразка.

Зйомка контурів Південної сільської ради проводиться:

1. Електронним тахеометром TOPSON GTS — 239;

2. Оптичним теодолітом Т5;

3. Мірною стрічкою на 20 м.

Електронний тахеометр TOPSON GTS — 239 складається з вимірювального сенсора, екрану дисплею, клавіатури, внутрішньої пам’яті, підживлення та звукового генератора сигналів.

Перед виїздом на об’єкт необхідно виконати перевірку тахеометра:

1. Перевірка юстування рівнів та оптичного центриру.

  1. Перевірка нахилу сітки ниток зорової труби.

  2. Перевірка юстування сітки ниток зорової труби.

  3. Перевірка юстування коліматорних візирів.

  4. Перевірка масштабної частоти віддалеміра.

Перевірка / юстировка циліндричного рівня.

Юстировка необхідна в тому випадку, якщо вісь циліндричного рівня не перпендикулярна вертикальної осі.

Перевірка: розташуйте циліндричний рівень паралельно лінії, що проходить через центри двох піднімальних гвинтів, наприклад, А і В. Використовуючи тільки ці два піднімальних гвинти, помістите пухирець по центрі циліндричного рівня. Розгорніть інструмент на 1800 навколо вертикальної осі і проконтролюйте зсув пухиря циліндричного рівня. Якщо пухирець змістився більше чим на один розподіл, тоді виконаєте юстировку. Юстировочний гвинт рівня за допомогою котирувальної шпильки, що входить у комплект аксесуарів, пересуньте пухирець до центра циліндричного рівня на ½ величини зсуву. Величину зсуву, що залишилася, пухирця рівня, скорегуйте за допомогою піднімальних гвинтів. Розгорніть інструмент на 1800 навколо вертикальної осі ще раз і перевірте зсув пухирця. Якщо пухирець усе-таки зміщається більше, ніж на один розподіл, тоді повторите юстировку.

Перевірка / юстировка круглого рівня.

Юстировка необхідна в тому випадку, якщо вісь круглого рівня не перпендикулярна вертикальної осі інструмента, (мал. 1).

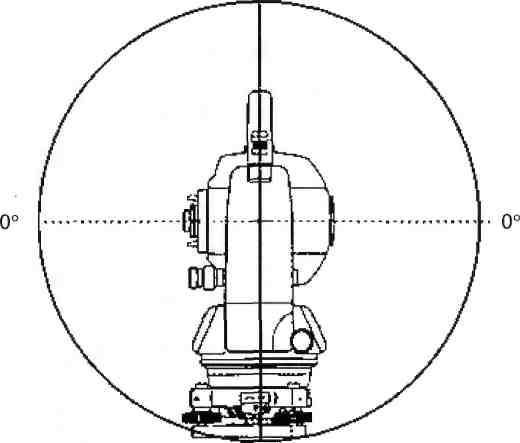

Мал. 1. Юстировка круглого рівня.

Перевірка: ретельно отнівеліруйте інструмент, використовуючи тільки циліндричний рівень. Якщо пухирець круглого рівня знаходиться в центрі колби, то юстировка не потрібна. У противному випадку, виконайте наступну процедуру. Змістите пухирець до центра круглого рівня, регулюючи для цього юстировочною шпилькою, що входить у комплект аксесуарів, три юстировчних гвинти, що розташовані знизу круглого рівня.

Спочатку послабте на кілька обертів котирувальний гвинт на тій стороні, до якої повинна бути зрушена вертикальна нитка сітки ниток. Потім підтягніть юстировочний гвинт на протилежній стороні на ту ж кількість поворотів, у результаті чого натяг котирувальних гвинтів залишиться колишнім. Для того щоб послабити гвинт, обертайте в напрямку проти вартовий стрілки, а щоб підтягти – по годинній стрілці, але робіть це як можна повільніше й акуратніше.

Перевірка / юстировка окуляра оптичного схилу.

Дана юстировка необхідна для того, щоб сполучити лінію спостереження окуляра оптичного схилу з вертикальною віссю (у протилежному випадку, при установці інструмента по оптичному схилі вертикальна вісь приладу не буде розташовуватися строго у вертикальному положенні), (мал. 2).

кремар˒єра

Окуляр (Кольцо для наведення)

Мал. 2. Юстировка окуляра оптичного схилу.

Перевірка: сполучіть центр пункту з центром оптичного схилу. Поверніть інструмент на 1800 навколо вертикальної осі і перевірте розташування центр оптичного схилу. Якщо центр оптичного схилу знаходиться точно по центру пункту, то юстировка не потрібна. У протилежному випадку, виконайте юстировку в такий спосіб. Зніміть кришку юстировочної секції окуляра оптичного схилу. Ви побачите чотири котирувальних гвинти. Обертаючи ці гвинти юстировочною шпилькою, що входить у комплект аксесуарів, необхідно зрушити центр оптичного схилу на ½ величини відхилення від центра пункту.

Юстировка сітки ниток.

Юстировка необхідна в тому випадку, якщо вертикальна нитка перехрестя сітки ниток не перпендикулярна горизонтальної осі зорової труби (тому що необхідно, щоб будь-яку крапку на сітці ниток можна було використовувати для виміру горизонтальних чи кутів вертикальних ліній).

Перевірка: установіть інструмент на штатив і ретельно отнівеліруйте його. Наведіть перехрестя сітки ниток на чітко видиму крапку А, що знаходиться на віддаленні не менш 50 метрів. Далі, використовуючи закріплений і микрометренний гвинти вертикального кола, обертайте зорову трубу по вертикальній осі і контролюйте, як зміщається ця крапка уздовж вертикальної сітки ниток. Якщо виявиться, що крапка строго по вертикалі, то це значить, що вертикальна нитка сітки ниток лежить у площині, перпендикулярно горизонтальній осі. Якщо виявиться, що при вертикальному переміщені зорової труби крапка змістилася убік від вертикальної нитки, тоді виконаєте наступну юстировку.

Юстировка: відгвинтите і зніміть кришку секції юстировки сітки ниток, обертаючи її в напрямку проти вартовий стрілки. Ви побачите чотири кріпильних гвинти окулярної секції. Небагато послабте всі чотири кріпильних гвинти викруткою, що входить у комплект аксесуарів. Потім поверніть окулярну секцію так, щоб крапка А' виявилась на вертикальній нитці. По закінченні знову загорніть усі чотири гвинти на кількість оборотів, на яке вони були ослабленні. Виконайте перевірку ще раз і, якщо крапка А переміщається строго по всій довжині вертикальної нитки сітки, то подальша юстирока не потрібна.

Перевірка оптичної осі.

Для того щоб перевірити, чи сполучені осі світлодальноміра і візування, виконайте наступне, після юстировки сітки ниток окуляра.

Розташуйте інструмент і призму на відстані 2 метри і направте їх один на одного. Після цього включайте інструмент.

Спостерігаючи в окуляр, сфокусуйтеся на призмі. Потім наведіть перехрестя сітки ниток на центр призми. Перейдіть у режим виміру чи відстаней режим наведення по звуковому сигналі. Спостерігаючи в окуляр, сфокусуйтеся на червоній (миготливої) плями, обертаючи при цьому кремальєру зорової труби в зазначеному напрямку (по годинній стрілці). Якщо перехрестя сітки ниток зміщено на величину менш 1/5 діаметра круглої червоної плями, як по вертикальній, так і по горизонтальній осі, то юстировка не потрібна.

Примітка: якщо зсув складає більш 1/5 діаметра плями і залишається таким після повторної перевірки, то юстировка інструмента повинна бути виконана кваліфікованими фахівцями.

Зовнішній огляд.

  1. При зовнішньому огляді повинне бути встановлене відповідність тахеометра наступним вимогам:

  2. Відсутність корозії, механічних ушкоджень і інших дефектів, що впливають на його експлуатаційні й метрологічні характеристики.

  3. Наявність маркування й комплектності відповідно до вимог експлуатаційної документації.

  4. Оптичні системи повинні мати чисте й рівномірно освітлене поле зору.

Випробування.

При випробуванні повинне бути встановлене відповідність тахеометра наступним вимогам:

  1. Відсутність хитавиці й зсувів нерухомо з'єднаних деталей і елементів.

  2. Плавність і рівномірність руху рухливих частин.

  3. Правильність взаємодії з комплектом приналежностей.

  4. Працездатність всіх функціональних вузлів і режимів.

  5. Правильність установки рівнів.

  6. Правильність установки сітки ниток зорової труби.

  7. Правильність роботи убудованих програм.
