Лабораторная работа № 6
Знакомство с пакетом GNS3. Идеологией оборудование Cisco. Эмулирование простейшей сети.
Цель работы: Изучить основы операционной системы оборудования Cisco IOS. Построение простейшей сети в среде GNS3.
Теоретическое введение
Таблица 1 Описание основных команд, используемых в лабораторной работе
Команда |
Значение команды |
? |
помощь |
<ctrl A> |
перемещает курсор в начало строки |
<ctrl D> |
удаляет символ |
<ctrl E> |
перемещает курсор в конец строки |
<ctrl F> |
вперед на один символ |
<ctrl-R> |
повторно вводит строку |
<ctrl-U> |
стирает строку |
<ctrl-W> |
стирает слово |
<ctrl-Z> |
завершение режима конфигурации |
<esc B> |
назад на одно слово |
<esc F> |
вперед на одно слово |
backspace |
удаляет символ |
bandwidth |
установка полосы после строки |
banner |
создание баннера для пользователей, которые подключаются к маршрутизатору |
clock rate |
контролирует время включения последовательного интерфейса DCE |
config memory |
копирует файл для загрузки |
config network |
копирует файл для загрузки сохраненный |
config terminal |
помещает в глобальный режим конфигурации |
copy run start |
помещает конфигурацию в NVRAM |
description |
установка описания интерфейса |
disable |
возвращает из привилегированного режима назад к пользовательскому режиму |
enable |
помещает в привилегированный режим |
enable password |
разрешает незашифрованные пароли |
enable secret |
разрешает секретный пароль |
erase startup |
удаляет конфигурацию запуска |
exec-timeout |
установка перерыва в секундах и минутах |
hostname |
присваивает имя маршрутизатора |
interface |
помещает в режим конфигурации интерфейса |
interface fastethernet 0/0 |
помещает в режим конфигурации интерфейса для порта FastEthernet |
interface fastethernet 0/0.1 |
создание подинтерфейса |
interface serial 0/0 |
помещает в режим конфигурации интерейса для последовательного порта 0/0 |
ip address |
устанавливает IP адреса на интерфейсе |
line |
помещает в режим конфигурации для установки пароля |
line aux |
помещает во вспомогательный способ конфигурации интерфейса |
line console 0 |
режим конфигурации консоли |
line vty |
VTY (telnet) режим конфигурации интерфейса |
logout |
регистрация при входе |
no shutdown |
включить интерфейс |
ping |
пропинговать (прозвонить) соединение |
R4 rip |
режим конфигурации протокола rip |
service password-encryption |
шифрует пользовательский режим и разрешает пароль |
show controllers |
показывает DTE и статус DCE |
show history |
последние 10 команд |
show interface s0 |
статистика последовательного интерфейса 0/0 |
show run |
текущая конфигурация маршрутизатора |
show start |
показывает резервную конфигурацию, сохраненную в NVRAM |
show terminal |
размер истории |
show version |
версия статистики маршрутизатора |
tab |
переводит курсор на конец незаконченной команды |
telnet |
пробная возможность соединения через протокол Telnet |
terminal history size |
изменяет размер истории от 10 до 256 |
traceroute |
проверка соединения и достижимости пакета данных до указанного источника |
1.3 Выполнение лабораторной работы
Первоначально необходимо добавить хотя бы один образ Cisco IOS в раздел "IOS images and hypervisors" ( пункт меню программы Edit -> IOS images and hypervisors ). В открывшемся окне необходимо указать путь к файлу уже распакованного образа Cisco IOS
Рис. 1.1 Добавление образа IOS
Как только будет выбран файл образа, автоматически будет выбрана платформа для которой это образ предназначен и, в некоторых случаях, станет доступным выпадающий список с перечнем доступных моделей. Также будет установлено минимально рекомендуемое количество RAM. В большинстве случаев на этом этапе можно сначала нажать Save, а затем Close, и приступать к созданию нового проекта с использованием маршрутизаторов указанной ранее платформы.
В некоторых случаях GNS3 не распознает платформу, модель и необходимое количество RAM для выбранного образа Cisco IOS. В таком случае придется все вышеперечисленные параметры указывать самостоятельно. Для того чтобы узнать эти параметры для выбранного файла образа на официальном сайте Cisco Systems, достаточно нажать на ссылку Check for minimum RAM requirement.
После того как все необходимые параметры будут указаны, необходимо не забыть нажать в кнопку Save. Выбранный образ появится в списке доступных образов для построения проекта.
Построим простейшую сеть, состоящую из одного компьютера и маршрутизатора.
1. Добавил маршрутизатор на рабочую панель
Рис.1.2 Добавление маршрутизатора С3600
2. Сконфигурировал маршрутизатор
Необходимо зайти в режим конфигурации маршрутизатора, щелкнув по нему правой кнопкой и выбрав пункт Configure. Далее перейти в пункт Slots и добавить интерфейс NM-1FE-TX. Этот интерфейс является интерфейсом FastEthernet. Соответственно, если необходимо добавить на маршрутизатор несколько интерфейсов, в свободных ячейках слотов нужно выбрать дополнительные интерфейсы.
Рис.1.3. Добавление интерфейсов маршрутизатора
4. Добавил компьютер в сеть
Необходимо добавить в среду GNS3 объект обеспечивающий прямое соединение с эмулируемым маршрутизатором. Для этого необходимо сначала в среде GNS3 в Symbol Manager создать Customized Node, выбрав символ Computer и указав Type Cloud. Имя можно выбрать произвольное, например PC или Host PC. Очень важно не забыть нажать Apply. В противном случае созданный объект не сохранится
Рис.1.4. Добавление объекта Компьютер
Вновь добавленный объект появится в левой панели Node Types с именем которое было дано при создании. Теперь можно добавить новый объект в сетевую топологию
5. Перенес компьютер на рабочую область проекта

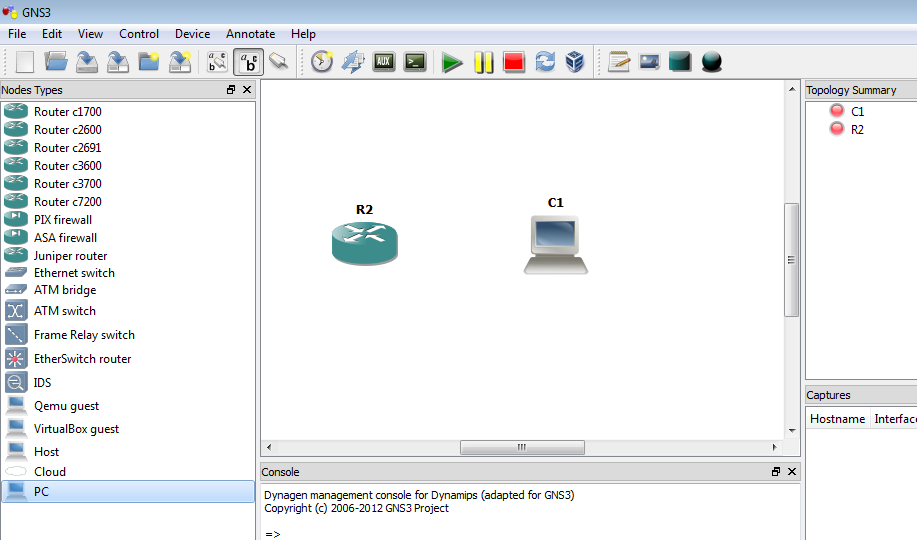

Рис.1.5. Рабочая область проекта
6.Создадал виртуальный компьютер для проекта
Virtual PC Simulator, проект в котором решается проблема конечных узлов для топологии GNS3. VPC позволяет эмулировать до 9-и виртуальных хостов, и обеспечивает базовую функциональность, необходимую для диагностики работы сети.
Для того, чтобы добавить виртуальный компьютер, нужно запустить приложение vpcs-start находящиеся в директории куда установлен GNS3
Запустив приложение, появилось рабочее окно (рис.1.6.)
Рис.1.6. Рабочее окно виртуального компьютера
Цифра в квадратных скобках обозначает номер виртуального компьютера, соответственно для того чтобы перейти к другому виртуальному компьютеру, необходимо просто ввести номер требуемого компьютера.
Для настройки виртуального компьютера укажем ему сетевой адрес и маску подсети.
Для этого необходимо ввести команду:
ip [ip-адрес] [шлюз] [маска подсети]

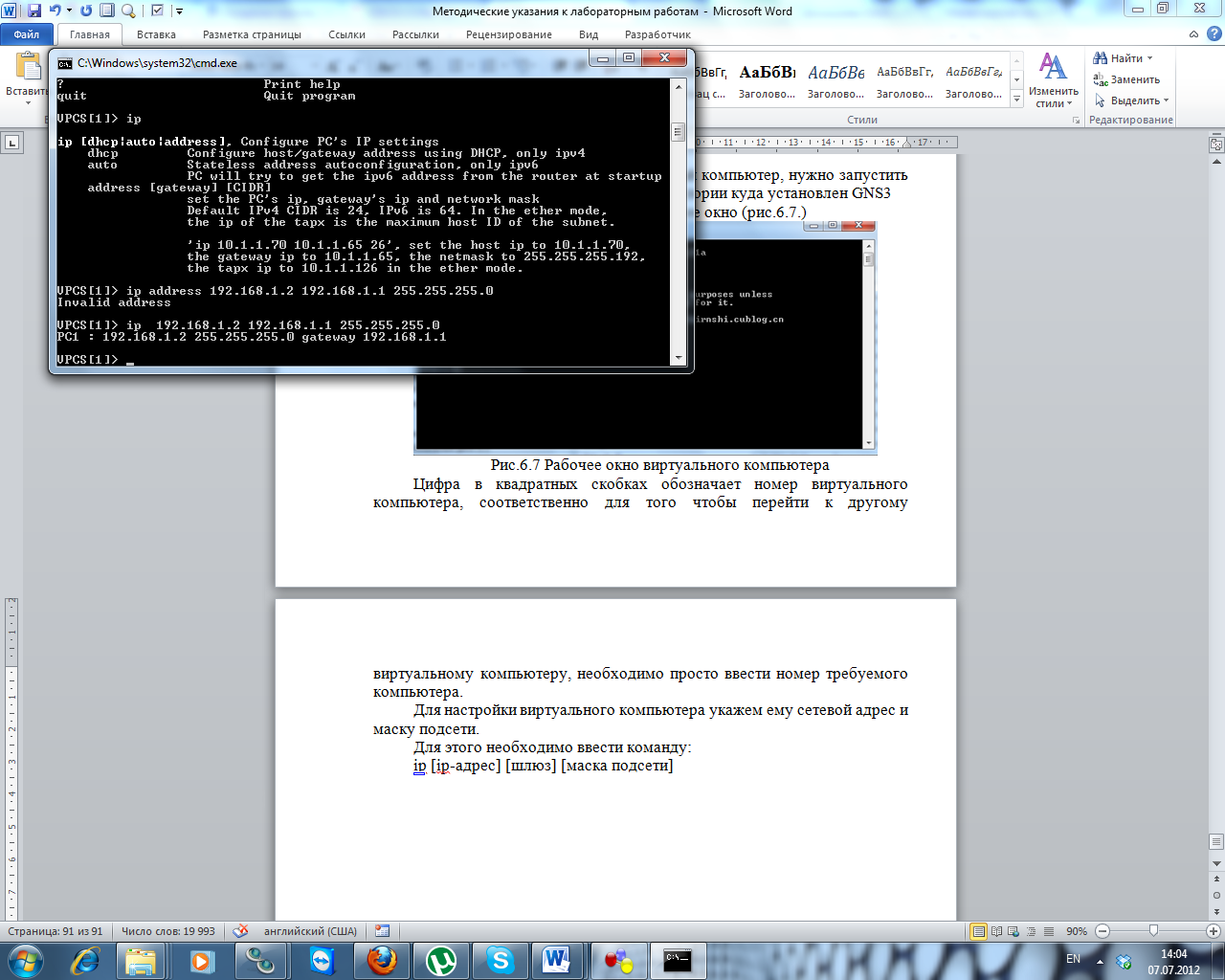

Рис.1.7 Внесение сетевых настроек в виртуальный компьютер
