Министерство образования рф

Пермский Национальный Исследовательский Политехнический Университет

Отчет по лабораторной работе №1

Испытание трехфазного трансформатора

Выполнили студенты гр. АЭП-11-1бз

Данилов Р.

Бардашов М.

Кирчанов А.

Мелехин Д.

Глухих Г.

Тарасов И.

Копытов С.

Цыганок М.

Проверил: доц. Кузнецов М. И.

Пермь 2013

Цель работы: проведение опытов холостого хода и короткого замыкания, расчет эксплуатационных величин и характеристик трансформатора.

Паспортные данные трансформатора: 3^х-фазный 2^х-обмоточный, S_н =2,5 кВА, U_Н = 380 В.

Заданные параметры: U_2Н= 220 В.

1. Опыт холостого хода.

1. Схема проведения опыта холостого хода.

2. Таблица измерений:

UA В		IA А		P1 Вт		IC А		P2 Вт
д	Д*2	д	Д*0,01	д	Д*2	д	Д*0,01	д	Д*2
150	300	80,5	0,805	-55	-110	86	0,86	90	180
120	240	39	0,39	-18	-36	42	0,42	40	80
90	180	21	0,21	-4	-8	21	0,21	17	34
					Д*1				Д*1
70	140	13	0,130	-2,5	-2,5	13	0,130	20	20
					Д*0,5
50	100	8,5	0,085	-1	-0,5	8,2	0,082	10	10

3. Произведенные расчеты:

По исходным данным рассчитаем номинальный ток:

По замеренным данным и номинальному току рассчитаем

При расчетах используем формулы:

4. Таблица вычисленных данных:

U*0 В	I0 A	I*0 A	P0 Вт	P*0 Вт	Cosφ0
1.364	0.833	0.127	70	0,028	0,162
1.091	0.405	0.062	44	0,0176	0,261
0.881	0.21	0.032	26	0,0104	0,391
0.636	0.130	0.020	17,5	0,007	0,571
0.455	0.083	0.013	9,5	0,0038	0,661

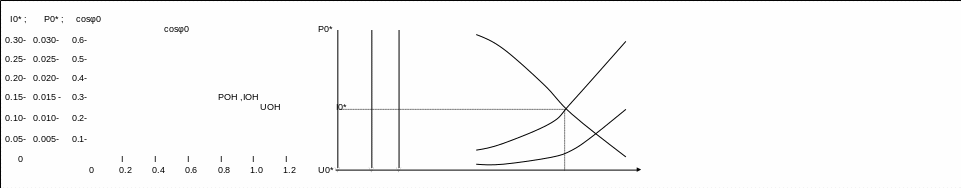

5. Графики зависимостей:

6. Номинальная мощность и номинальный ток.

Из графиков зависимости находим номинальную мощность и ток, соответствующие номинальному напряжению опыта холостого хода, и по этим данным определяем параметры:

При , исходя из графиков будут равны . Рассчитаем I₀, P₀.

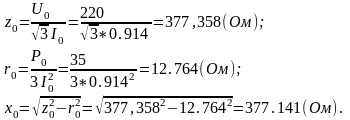

7. Определение параметров
