2.2.2. Обработка материалов плановой привязки

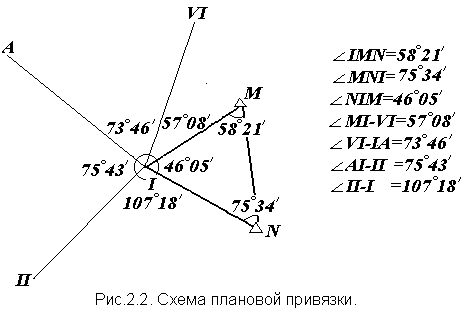

Чтобы получить координаты вершин полигона в единой государственной или местной системе, осуществляется привязка сетей съемочного обоснования к пунктам с известными координатами. В приведенном примере привязка произведена способом угловых засечек к пунктам M и N. При этом были измерены внутренние углы треугольника и примыкающие углы (рис. 2.2).
S1
S2
S
N
В результате обработки плановой привязки необходимо определить координаты привязываемой вершины и направление стороны (дирекционный угол) от этой вершины до следующей по ходу часовой стрелки (в примере Х1; У1 и дирекционный угол стороны I–II, см. рис. 2.1).
Обработку материалов плановой привязки можно выполнить несколькими способами: с использованием таблиц тригонометрических функций, с помощью микрокалькулятора или на ЭЦВМ по специальной программе.
Исходные данные координат пунктов в рассматриваемом примере:
ХМ = 3524,05 м; УМ = 859,54 м;
ХN = 3025,26 м; УN = 749,46 м.
Расчет производится в следующей последовательности.
1. Решение обратной геодезической задачи.
В результате решения обратной геодезической задачи определяются расстояния и направление (дирекционный угол) между пунктами с известными координатами:
(2.3)
; (2.4)
.
Для получения результатов необходимой точности расстояния следует вычислять с двумя знаками после запятой, а тангенс румба – с пятью знаками.
По пятизначным таблицам тригонометрических функций [1, с. 146] в графе tg или с помощью микрокалькулятора находим значение румба линии MN: rMN = 12 27.
Далее от румба переходят к дирекционному углу. При этом по знакам приращений координат определяют четверть, в которой находится линия MN, название румба и дирекционный угол. При решении этой задачи рекомендуется воспользоваться табл. 2.4.
Таблица 2.4
Четверть |
Знаки приращений |
Названия осевых румбов |
Соотношение между дирекционными углами и осевыми румбами |
Дирекционные углы |
|
x |
y |
||||
I |
+ |
+ |
CВ |
= r |
0 – 90 |
II |
|
+ |
ЮВ |
= 180 – r |
90– 180 |
III |
|
|
ЮЗ |
= 180 + r |
180 – 270 |
IV |
+ |
|
СЗ |
= 360 – r |
270 – 360 |
Пример: румб линии MN = ЮЗ: 1227, следовательно, угол лежит в 3-й четверти и дирекционный угол равен:
MN = 180 + 1227 =19227
Контроль:
,
(2.5)
.
2. Решение треугольника привязки (определение длин в треугольнике привязки).
Длины сторон в треугольнике привязки MNI определяются по теореме синусов:
(2.6)
В примере:
