2.4.5. Оформление плана

Оформление плана тушью рекомендуется начать с отмывки соответствующих контуров рек, озер, асфальтовых дорог и т.п. Цвета и плот- ность отмывки соответствующих контуров приведены в таблицах условных знаков. При оформлении плана необходимо пользоваться обязательными для всех ведомств и учреждений РФ «Условными знаками для топографических планов масштабов 1:5000, 1:2000, 1:1000 и 1:500», изданными Главным управлением геодезии и картографии в 1989 г.

После высыхания отмывки можно нанести предметы и контуры соответствующими условными знаками (для масштаба 1:2000) и цветами туши. Целесообразно закрепление тушью выполнять в такой последовательности: вначале закрепляются вершины опорной сети, затем реечные точки, далее местные предметы, затем границы контуров и их заполнение. Далее делаются необходимые надписи, и в последнюю очередь изображается рельеф. При этом необходимо обратить особое внимание на такие условные знаки, как, например, точки плановой съемочной сети, пересечение координатных линий, реечные точки, горизонтали, соблюдая при их изображении необходимую толщину и цвет линий. Отметки горизонталей подписывают в разрыве их, причем верх цифр должен быть направлен вверх по склону.

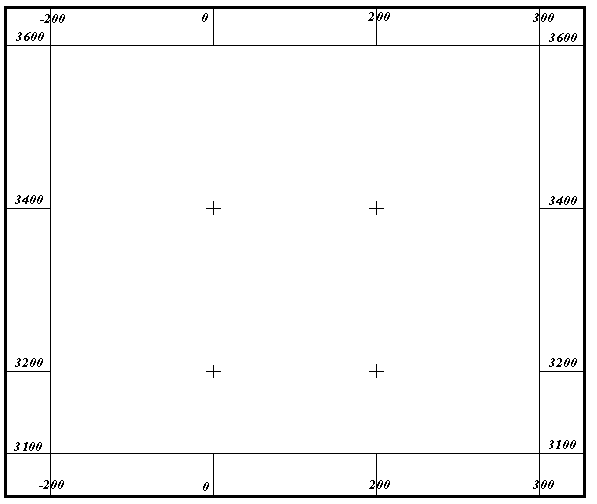

После оформления плана следует вычертить рамку и сделать нужные надписи, которые называются зарамочным оформлением. Образец рамки и зарамочного оформления показан на рис. 2.11.

З арамочное оформление плана в данном задании отличается от производственного и показано на образце (рис. 2.12). При вычерчивании рамки следует стремиться к тому, чтобы внутренняя линия рамки совпадала со сторонами квадрата или была смещена на половину квадрата.

МПС РФ

ДВГУПС

Кафедра "Инженерные изыскания и геодезия"

Хабаровский край Хабаровск

Зав. кафедрой: Тахеометрическая

Преподаватель: 1:2 000 съемка

Студент гр: 1999 г.

В одном сантиметре 20 метров

Сплошные горизонтали проведены через 1 метр

Системы координат и высот условные

Рис. 2.12. Пример оформления тахометрического плана

3. Материалы, подлежащие сдаче

1. Бланк задания, включающий все полевые журналы и таблицы, заполненные в процессе обработки.

2. План опорной сети тахеометрической съемки в масштабе 1:2000, построенной в карандаше.

3. Ведомость вычисления координат.

4. План тахеометрической съемки в масштабе 1:2000, оформленный тушью.

4. Контрольные вопросы

1. Какие измерения производят в поле при прокладывании теодолитного хода?

2. Как проверяется правильность измерения углов в замкнутом полигоне?

3. Что называется дирекционным углом и чем он отличается от азимута?

4. По какой формуле вычисляется дирекционный угол последующей стороны?

5. Как контролируется правильность определения дирекционных углов в замкнутом теодолитном ходе?

6. Как по известным дирекционным углам перейти к румбам?

7. По какой формуле определяется горизонтальное проложение линии, измеренной лентой?

8. Какая линейная погрешность допускается при румбической накладке полигона и как она распределяется?

9. По какой формуле определяется угловая невязка в диагональном ходе и как она распределяется?

10. Как контролируется правильность определения дирекционных углов в диагональном ходе?

11. Что такое приращения координат и по каким формулам они определяются?

12. Как определяют невязки в приращениях координат замкнутого теодолитного хода?

13. Как определяют относительную невязку в периметре полигона?

14. Как распределяется невязка в приращениях координат?

15. Как определяют координаты вершин замкнутого и разомкнутого хода и как контролируют их нахождение?

16. Как определяются превышения между вершинами теодолитного хода и как определяются их отметки?

17. По какой формуле определяется невязка в превышениях теодолитного хода и как распределяется?

18. Как контролируют построение координатной сетки?

19. Как контролируют правильность нанесения точек по координатам?

20. Что называется местом нуля вертикального круга и как оно определяется?

21. Как определяется расстояние с помощью нитяного дальномера?

22. Что такое высота прибора и как она определяется у тахеометра?

23. Каков порядок работы на станции при тахеометрической съемке?

24. Как сориентировать теодолит по стороне хода?

25. По каким формулам определяются превышения при тахеометрической съемке, если расстояние от теодолита до рейки измерялось нитяным дальномером и лентой?

26. По какой формуле определяется горизонтальное проложение для линии, измеренной нитяным дальномером?

27. Как вычисляются отметки реечных точек?

28. Как определяется невязка в превышениях диагонального хода и как она распределяется?

29. По какой формуле определяется допустимая невязка в превышениях для тахеометрического маршрута?

30. Что такое абрис и для чего он составляется?

31. Как производится накладка плана тахеометрической съемки?

32. Что называется горизонталями, высотой сечения и заложением горизонталей?

33. Как производится интерполирование горизонталей?
