2.4.4. Проведение горизонталей на плане
При изображении на планах и картах рельефа местности горизонталями положение между точками с известными отметками может быть определено на глаз или интерполированием аналитическим или графическим способами. Под интерполированием понимается определение на плане положения точек горизонталей между двумя точками с известными отметками, расположенными на равномерном склоне.
В данном задании рекомендуется, для приобретения навыка в интерполировании горизонталей, выполнять его графическим способом при помощи палетка. Для этого предварительно нужно изготовить палетку – небольшой лист восковки (кальки) размером примерно 612 см, на котором карандашом или черной тушью на равных расстояниях друг от друга нанесены параллельные линии. Расстояние между линиями палетки выбирается в зависимости от масштаба плана и крутизны скатов (обычно оно равно 5 мм). Высота сечения рельефа в задании принята равной 1 м.
П
роводится
интерполирование при помощи палетки
следующим образом. Пусть требуется
определить количество и отметки
горизонталей в интервале между точками
1
и 4,
отметки которых соответственно равны
46,9
и 40,5
м (рис. 2.9). Для этого у каждой линии на
палетке подписывают отметки горизонталей
в зависимости от принятой высоты сечения.
В приводимом примере линии на палетке
необходимо подписать цифрами от 40
до 47.
Затем палетку накладывают на план так,
чтобы точка с отметкой 40,5
оказалась между линиями 40
и 41
на соответствующем удалении (в данном
случае посередине). Приколов кальку в
этой точке иголкой или булавкой, ее
поворачивают относительно этой точки
так, чтобы и вторая точка (в данном
примере точка 1)
оказалась в интервале, соответствующем
ее отметке (в нашем примере между линиями
46
и 47,
возле 47-й
линии). Теперь через кальку видно, что
линия склона 1–4
пересекается горизонталями 41,
42
и т.д. в определенных местах. Сняв иголку,
последовательно прокалывают ею точки
пересечения параллельными линиями
линии 1–4.
Сдвинув палетку, карандашом подписывают
возле точек прокола на ватмане
соответствующие отметки. Таким образом
интерполирование выполняют по всем
направлениям, отмеченным на абрисе, а
также вдоль ручьев и берегов рек. Для
получения на плане горизонталей точки
с одинаковыми отметками соединяют
плавными кривыми (рис. 2.10).

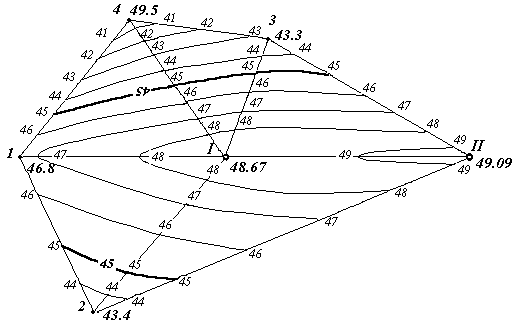

Рис. 2.10. Рисовка горизонталей
При проведении горизонталей учитываются следующие обстоятельства.
1. Изгибы горизонталей должны находиться на скелетных линиях рельефа.
2. Горизонтали должны следовать очертаниям таких объектов ситуации, как озера, болота.
3. Горизонтали обрываются при пересечении с искусственными сооружениями (дома, улицы, дороги изображенные двойными линиями) и реками, а также у границ снятой территории или плана.
Вся работа предварительно выполняется в карандаше. Необходимо руководствоваться правилом: не переходить к следующей станции, пока не закончена работа на данной. План, составленный в карандаше, рекомендуется предъявить преподавателю для проверки.
