Опис установки.

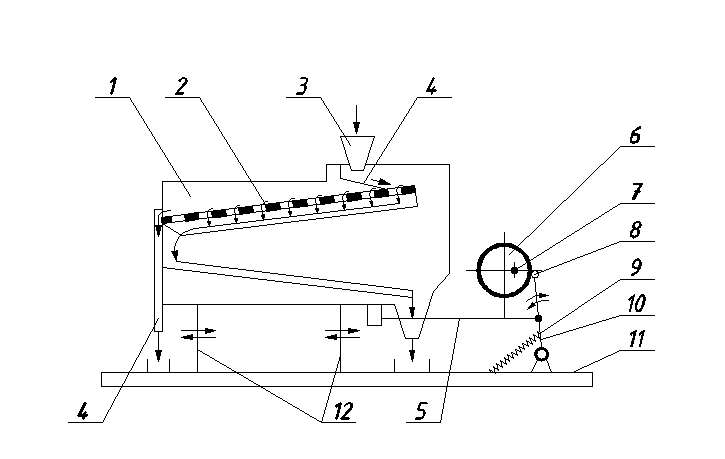

Для вивчення процесу грохочення використовують лабораторний плоскоколиваючий грохот на пружинних опорах (рисунок 2.1). Грохот складається з короба 1, у ньому закріплюється з’ємне сито 2, кут нахилу якого можна змінювати. Короб 1 кріпиться на пружинних опорах 12 до плити 11 і приводиться у подовжні коливання від шатуна 10 приводного механізму тягою 5. Від електродвигуна через редуктор (на рисунку не показано) обертання передається валові 7, на який ексцентрично насаджений кулачок 6. До кулачка 6 пружиною 9 притискається ролик 8, що закріплен у верхній частині шатуна 10. При обертанні вала 7 кулачок 6 виконує складний рух і через ролик 8 змушує шатун 10 робити коливальні рухи у вертикальній площині і надавати руху коробові грохоту. Вихідний матеріал для розсіву засипається в бункер 3 і по лотку 4 подається на сито 2.
Рисунок 2.1 – Лабораторний плоскоколиваючий грохот.
Порядок виконання роботи
1. Вивчають конструкцію, принцип дії грохоту і виконують його схему (рисунок 2.1)
2. Виймають змінне сито 2 з короба грохоту 1 і заміряють його довжину і ширину у світлі, розраховують площу сита. Повертають сито у короб і встановлюють його під найбільшим кутом нахилу. Вимірюють його значення за допомогою транспортира.
3. Беруть наважку масою 0.3 кг, вмикають
грохот, засипають матеріал у бункер і
секундоміром заміряють час грохочення
.
Моментом закінчення процесу грохочення вважають розвантаження основної маси надрешітного продукту з поверхні сита. Грохот вимикають, виймають сито, і залишок матеріалу на ситі об’єднують з надрешітним продуктом. Дають грохоту ще попрацювати якийсь час для остаточного розвантаження підрешітного продукту. Виймають змінне сито з короба грохоту поміщають на нього надрешітний продукт і вручну ретельно розсівають його. Продукти ручного розсіву зважують, результати усіх вимірів і зважувань заносять у таблиці 2.1 і 2.2.
4.Об’єднують всі продукти, встановлюють змінне сито під найменшим кутом, вимірюють його значення і проводять другий дослід за пунктами 3, 4.
Таблиця 2.1− Технічна характеристика лабораторного плоскоколиваючого грохоту
Розміри сита, м |
Площа грохочення, м2 |
Тривалість просівання, с |
Продуктивність, т/год |
Питома продуктивність, т/(м2·год) |
Кут нахилу сита, град |
|
Довжина |
Ширина |
|||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
|
|
|
|
|
|
Таблиця 2.2− Результати грохочення
Кут нахилу сита, град |
Маса, г |
Масова частка нижнього класу в вихідному продукті (α), % |
Масова частка нижнього класу в надре-шітному продукті (β), % |
Ефектив-ність грохочення (Е1) |
Ефектив-ність грохочення (Е2) |
|||||||
нижнього класу в надрешітном продукті,
|
верхнього класу в надрешітном продукті,
|
Надрешітного продукту,
|
підрешіт-ного продукту,
|
|||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
||||
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
||||
5. Розраховують загальну і питому продуктивність грохота за формулами:
,
(2.3)
де:
- загальна продуктивність грохоту,
т/год;
- маса вихідної наважки, кг;
- час грохочення, с.
,
(2.4)
де:
- питома продуктивність грохоту, т/м2год;
- площа грохочення, м2;
