Опис установки

Коронно-електростатичний сепаратор ПС-1 (рисунок 8.2) складається із завантажувального бункера 3 з живильником 2 та блоку сепарації. Блок сепарації включає відсаджувальний електрод 1, коронуючий електрод 4, відхиляючий електрод 5, щітку 8, шибери 7, і збірники продуктів 6. Робота сепаратора здійснюється таким чином: вихідний матеріал живильником 2 подається тонким шаром на відсаджувальний електрод 1, який являє собою барабан діаметром 160 мм з полірованою поверхнею. Паралельно твірній відсаджувального електрода встановлені дротовий коронуючий 4 і трубчатий відхиляючий 5 електроди. При обертанні відсаджувального електрода матеріал транспортується у зону дії електричного поля коронного розряду, де кожна частинка одержує заряд, знак якого відповідає знаку корони.

Оскільки під час зарядження частинки знаходиться у контакті з поверхнею заземленого відсаджувального електрода, то одночасно відбувається і їх розрядження. Частинки з високою електропровідністю, виходячи з зони дії коронного розряду, швидко віддають свій залишковий заряд відсаджувальному електроду і відцентровими силами скидаються з поверхні барабана, потрапляючи до збірника І. Частинки з меншою електропровідністю віддають свій заряд відсаджувальному електроду повільніше і відриваються від нього пізніше і розвантажуються у збірник ІІ. Частинки-непровідники не встигають розрядитися за один оборот відсаджувального електрода і знімаються з нього щіткою 8 у збірник ІІІ.

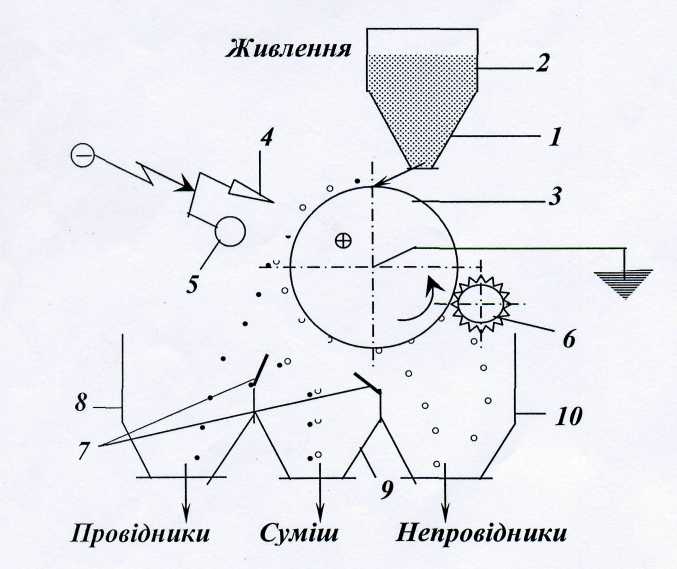

Рис. 3.63 – Схема коронно-електростатичного сепаратора.

1. бункер

2. підігрівач;

3. відсаджувальний електрод;

4. коронуючий електрод

5. відхиляючий електрод

6. щітка;

7. шибери;

8, 9, 10 — збірники продуктів.

Порядок виконання роботи

1. Вивчити конструкцію і принцип роботи електричного сепаратора ПС- 1

2. Ознайомитися з порядком пуску і регулювання сепаратора, подачі напруги на електроді.

Необхідно пам'ятати, що висока напруга (до 25 кВ), що подається, небезпечно для життя! У зв'язку з цим при виконанні роботи необхідно строго дотримуватися правил безпеки.

а) перед початком роботи перевірити заземлення сепаратора;

б) при включеній високій напрузі не допускається ввідкривання оглядового скла і кришки з бункером;

3. Зважити 3 наважки марганцевої руди по 100г кожну, просушити кожну нагріванням до температури 80-90⁰ С .

4. Встановити режимну умову сепарації при комбінованому електричному полі:

- кутове положення електродів, град.

коронуючого - 57

що відхиляє - 40

- відстань від осадительного електроду, мм

коронуючого - 25

що відхиляє - 5

5. Включити тумблер ''мережа'' (при цьому запалюється сигнальна лампочка) і встановити ручку ''вібратор'' в середнє положення.

6. Одне навішування мінералів завантажити в приймальний бункер.

7. Включити тумблер ''в/н'' і ручкою управління по кіловольтметру встановити напругу 5 кВ.

8. Включитии привід осадового електроду, і встановити швидкість обертання осадового електроду 80об/хв ручкою ''грубо'' регулювальника оборотів.

9. Відкрити затвір приймального бункера поворотом ручки вправо і встановити проміжок за шкалою 0.5мм.

10. Після закінчення досвіду вимкнути сепаратор в зворотному порядку.

11. Отримані продукти розподілу зважити.

12. Визначити технологічні показники збагачення.

Результати занести в таблицю 8.1.

13. Повторити досліди (п. 5-12) при напрузі 12.5 і 20 кВ.

Примітка.

Графу 5 заповнити за даними вчителя.

Оформлення звіту

1. Навести порядок виконання роботи.

2. Привести схему сепаратора ПС-1 (рисунок 8.2), описати його конструкцію і принцип роботи.

3. Навести розрахунки і їх результати (таблиця 8.1).

4. Висновки по роботі.

Апаратура і матеріали.

1. Електричний сепаратор ПС-1 . 1шт.

2. Марганцева руда крупністю -0.15+0.05 мм 0.5кг.

3. Терези і важки.

Література.

1. Бережний М.М.,Мовчан В.П., Збагачення та окускування сировини: Монографія. - Харків: 000 «Видавництво ІСП», - 2000.- 365 с.

2. Білецький В. С, Смирнов В.О. Переробка і якість корисних копалин: Посібник. - Донецьк: Східний видавничий дім, 2005. - 324 с.

3. Бедрань Н.Г., Скоробогатова Л. М. Переработка и качество полезних ископаемых: Учебник для вузов. - М.: Недра, 1986.- 272 с.
