Расчет коэффициента заполнения камеры:

V_б – объем бетона загружаемых в камеру изделий, м³

V_б = V₁ * p, где р - число изделий, находящихся в камере, шт. (р = 16);

V_б = 0,22*16 = 3,52 м³

V_к – объем камеры, м³

что соответствует средним значениям коэффициента для данной технологии и не менее 0,1.

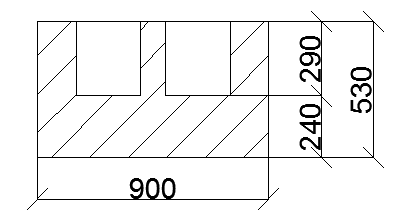

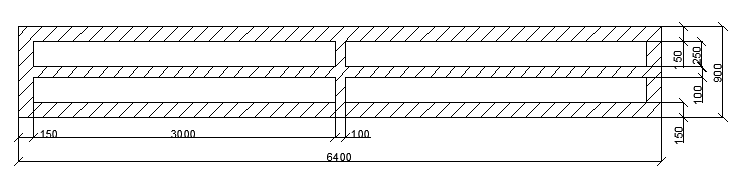

Эскиз формы

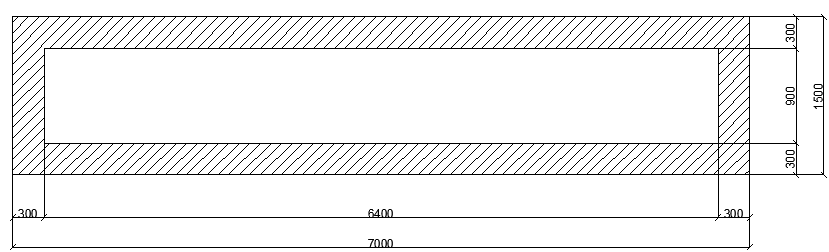

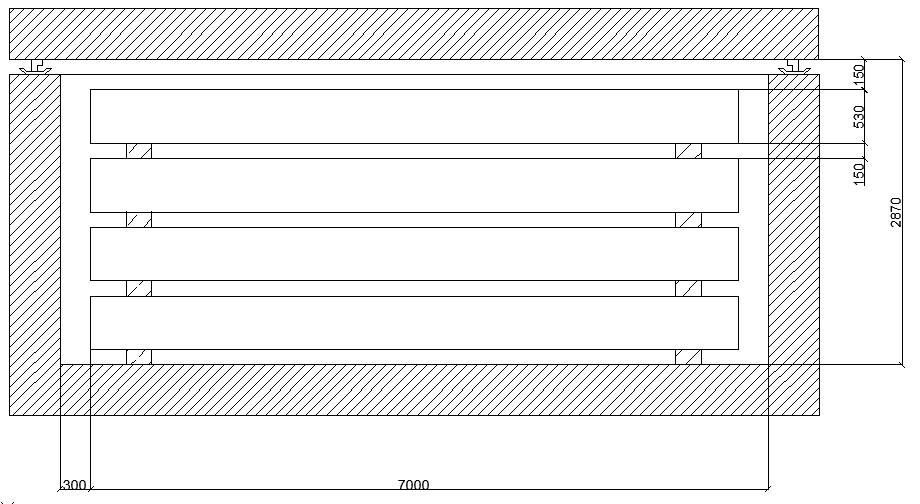

Эскиз камеры

Подбор основного оборудования для агрегатно-поточной линии:

Колонна средних этажей С 35-1-3

• Для укладки бетонной смеси принимаю бетоноукладчик СМЖ-166А; основные параметры:

• Ширина колеи-4500[мм]

• Число бункеров-2

• Объем бункеров-3,1[м³] (Объем бетона в форме-1,66 [м³])

• Ширина ленты питателя модернизированная-800мм (Ширина формы 1550мм)

• Уровень формования относительно головок рельс

• Нижний-300[мм]

• Верхний-860[мм]

(Высота формы 640мм.Нет необходимости заглублять или поднимать бетоноукладчик)

Продолжительность цикла формования-12-30[мин]

• Для уплотнения бетонной смеси принимаю виброударную формовочную установку с нижним упругим ограничителем перемещений и безынерционным прижатием подвижной рамы; основные параметры:

• Тип используемых вибраторов-ИВ-22/24

• Число колебаний в минуту-2800[мин^-1]

• Амплитуда колебаний-0,6[мм]

• Грузоподъемность-6т

(Оптимальная частота колебаний для изделия высотой 640[мм]~3000 [мин^-1]

Оптимальная амплитуда колебаний~0,5[мм]

Отклонение массы формы с изделиями от грузоподъемности площадки лежит в пределах нормы(25%).)

• Формы. Основные характеристики:

• 2 местная форма (2 по ширине, 1 по длине, 1 по высоте)

• Размеры[мм]:

• Длина-5080

• Ширина-1150

• Высота-640

• Кол-во:

• 50 формы для одного формовочного поста

• Вес:

• 1 формы-2т

• 50 формы-100т

• Ямная пропарочная камера. Основные характеристики:

• 3 формы с изделиями(1 по длине, 3 по высоте, 1 по ширине )

• Кол-во:

• 8 камер

• Размеры[мм]:

• Длина-5680

• Ширина-2150

• Высота-2520

Траверса эстакады

• Для укладки бетонной смеси принимаю бетоноукладчик СМЖ-166А; основные параметры:

• Ширина колеи-4500[мм]

• Число бункеров-2

• Объем бункеров-3,1[м³] (Объем бетона в форме-0,88 [м³])

• Ширина ленты питателя модернизированная-800мм (Ширина формы 900мм)

• Уровень формования относительно головок рельс

• Нижний-300[мм]

• Верхний-860[мм]

(Высота формы 530мм.Нет необходимости заглублять или поднимать бетоноукладчик)

• Продолжительность цикла формования-12-30[мин]

• Для уплотнения бетонной смеси принимаю виброударную формовочную установку с нижним упругим ограничителем перемещений и безынерционным прижатием подвижной рамы; основные параметры:

• Тип используемых вибраторов-ИВ-22/24

• Число колебаний в минуту-2800[мин^-1]

• Амплитуда колебаний-0,6[мм]

• Грузоподъемность-6т

(Оптимальная частота колебаний для изделия высотой 530[мм]~3000 [мин^-1]

Оптимальная амплитуда колебаний~0,5[мм]

Отклонение массы формы с изделиями от грузоподъемности площадки лежит в пределах нормы(25%).)

• Формы. Основные характеристики:

• 4 местная форма (2 по ширине, 2 по длине, 1 по высоте)

• Размеры[мм]:

• Длина-6400

• Ширина-900

• Высота-530

• Кол-во:

• 47 формы для одного формовочного поста

• Вес:

• 1 формы-3т

• 47 формы-141т

• Ямная пропарочная камера. Основные характеристики:

• 4 форм с изделиями(1 по длине, 4 по высоте, 1 по ширине )

• Кол-во:

• 11 камер

• Размеры[мм]:

• Длина-7000

• Ширина-1500

• Высота-2870

• Тележка для ввоза арматуры:

• СМЖ-216А. Основные характеристики:

• Грузоподъемность-10[т]

• Скорость передвижения-35[м/мин]

• Ширина колеи-1524[мм]

• Габариты[мм]-7,19*2,5*1,17

• Масса-4,85[т]

• Тележка для вывоза готовой продукции:

• СМЖ-151. Основные характеристики:

• Грузоподъемность-20[т]

• Скорость передвижения-32[м/мин]

• Ширина колеи-1524[мм]

• Габариты[мм]-7,49*2,5*1,4

• Масса-2,5[т]

• Кран мостовой

• Кол-во-2

• Грузоподъемность-15[т]
