2.2 Составление минимизированных логических выражений функций управления входами каждого триггера
2.3 Составление функциональной схемы счетчика
Согласно логическим выражениям, на входы J нулевого и K первого триггеров надо подать «1», а на остальные входы – сигналы, согласно логическим выражениям.

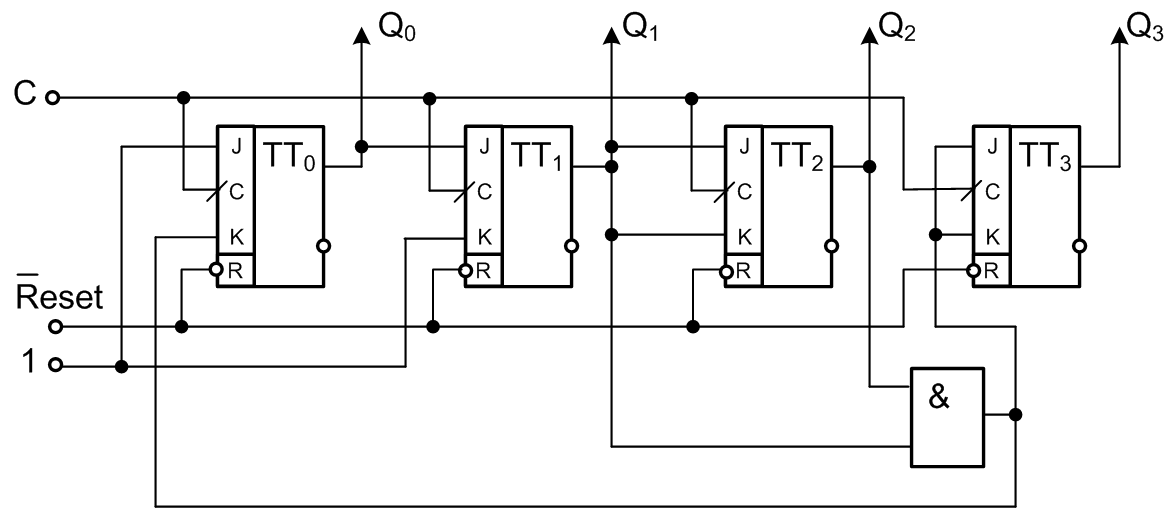

Схема суммирующего счетчика, работающего в несамодополняющемся коде 5-2-1-1

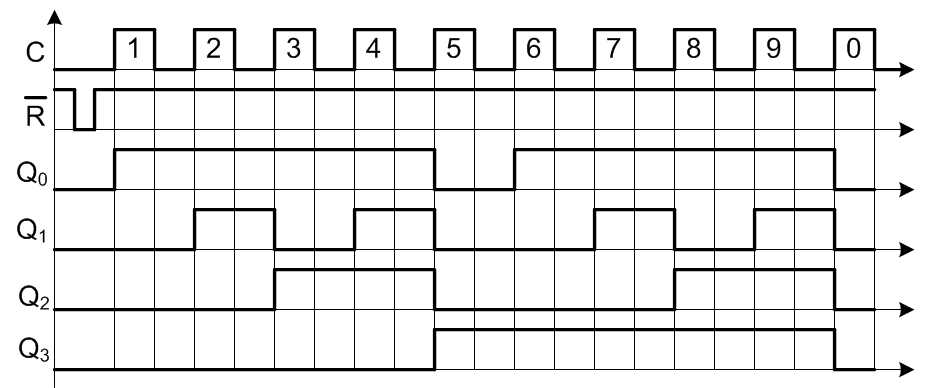

Временная диаграмма счетчика
3. Выбор серии микросхем
Так как дана элементная база ТТЛш то выбираем серию микросхем К555.
Типовые параметры:
время задержки распространения 9,5нс;
удельная потребляемая мощность 2мВт/лэ;
работа переключения 19 пДж;
коэффициент разветвления по выходу 20;
напряжение питания +5В;
Диапазон рабочих температур: -10 +70°С
Условные обозначения на принципиальной схеме:
Обозначение на схеме |
Элемент |
Примечание |
Количество элементов |
DD1 DD2 |
К555TB9 |
Iпотр=6 мА |
2 |
J-K триггер |
|
|
|
DD3 |
K555ЛИ1 |
Iпотр=8,8 |
1 |
4 логических элемента 2и |
|
|
|
DD4 |
К555ЛА3 |
Iпотр=4,4 мА |
1 |
4 логических элемента 2и-не |
|
|
|
SB1, SB2 |
|
|
2 |
Ключ |
|
|
|
R1-R4 |
50 Ом |
|
4 |
Сопротивление |
|
|
|
|
|
|
|
Общее потребление |
|
Iпотр=25,2 мА |
Переключатель SB1 управляет установкой триггеров в начальное состояние.
Переключатель SB2 управляет синхровходами триггеров.
Для устранения дребезга контактов при переключении используется коммутирующее устройство - RS-триггер, собранное на логических элементах 2И-НЕ. (используется микросхема К555ЛА3).
Принципиальная схема приведена в приложении.
4. Список литературы
4.1 Богданович М.И. и др. Цифровые интегральные микросхемы: Справочник Мн.: Беларусь, 1991г - 492 с.
4.2 Панов Ю.В., Леготкина Т.С. Синтез счетчиков сигналов. Пермь, 1990
4.3 Якубовский С.В Цифровые и аналоговые интегральные микросхемы: Справочник – М: Радио и связь, 1989.-496с.
Приложение 1

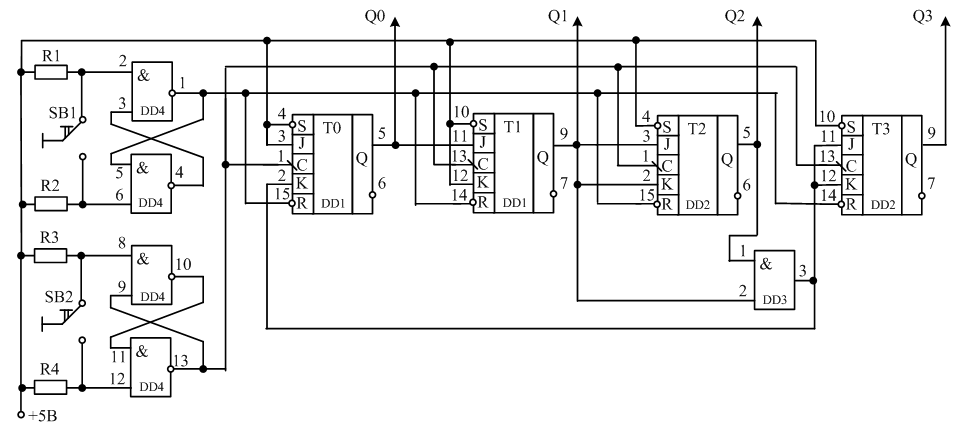

Принципиальная схема суммирующего счетчика, работающего в несамодополняющемся коде 5-2-1-1
