3.2 Определение расходов воды в трубопроводной сети
Хозяйственный расход определяется по формуле:
где qхоз. – хозяйственный расход, л/с;
qi – сосредоточенный расход крупных потребителей, входящих в состав коммунального сектора, л/с.
Находится удельный расход по формуле:
где qуд. – удельный расход, л/с на 1 п.м.;
qxоз – хозяйственный расход, л/с;
Σ lхоз – сумма длин хозяйственных участков трубопровода, м.
Зная удельный расход, определяют путевой расход на каждом хозяйственном участке по формуле:
,
где qпут - путевой расход на участке, л/с;
lуч - длина хозяйственного участка, на котором определяется путевой расход, м.
Расчетный расход определяется на каждом участке сети, причем его определение начинают вести с самого последнего участка сети по формуле:
,
(3.4)
где qрасч - расчетный расход на участке, л/с;
qтр - транзитный расход, проходящий через расчетный участок, л/с.
3.3 Гидравлический расчет трубопроводов
При гидравлическом расчете сети определяют диаметр труб по участкам, а также потери напора на них.
Расчетный диаметр определяют по формуле:
где dp - расчетный диаметр, м;
qрасч - расчетный расход на участке, м3/с;
V - скорость движения воды по трубопроводам, м/с.
При определении диаметра труб необходимо полученные величины расчетных диаметров, округлить их до ближайших стандартных диаметров (прил. 5,7,9,10).
Произведем уточнение скорости движения воды по формуле:
,
где Vд - действительная скорость воды в трубопроводе при принятом стандартном диаметре, м/с;
qрасч - расчетный расход воды на участке, л/с;
dст - принятый стандартный диаметр, м.
При определении потерь напора на участках пользуются формулой:
;
где hуч - полные потери напора на участке, м;
А - удельное сопротивление трубопровода /с2/м6/, взятое по прил. 5,7,9,10 в зависимости от диаметра и материала труб, с/м;
qрасч - расчетный расход на участке, м3/с;
lк - длина участка, м;
К - скоростной коэффициент, который определяется по действительной скорости воды в трубопроводе (прил.6,8,11);
b - коэффициент, учитывающий потери напора в местных сопротивлениях b=1,1.
Таблица 3.2 – Гидравлический расчет водопроводной сети
№ |
Наименование участка |
Расчетный расход, м3/с |
Диаметр, мм |
Длина участка, м |
Расчетная скорость, м/с |
Потери напора, м |
|
по расчету |
по сортаменту |
||||||
1 |
А |
0,0026409067 |
0,06 |
0,08 |
275 |
0,5 |
2,8228 |

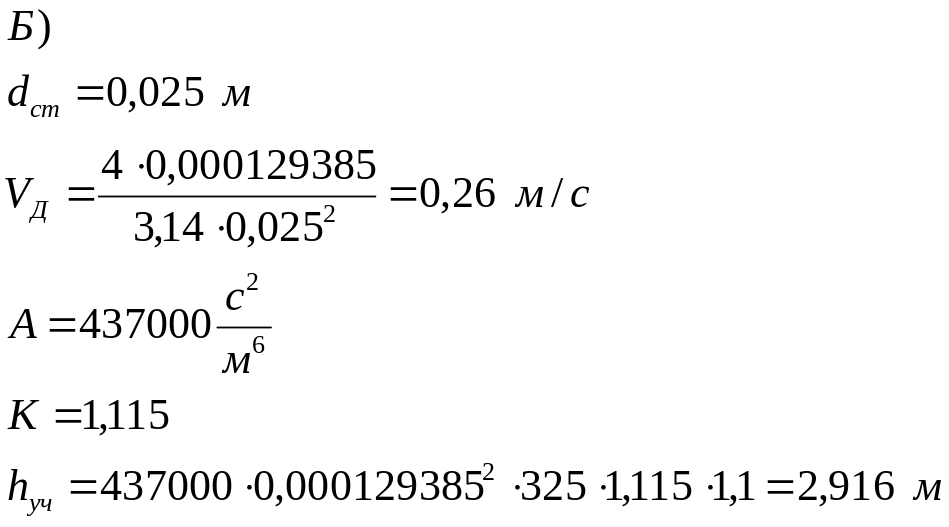

2 |
Б |
0,000129385 |
0,0135 |
0,025 |
325 |
0,26 |
2,916 |
3 |
В |
0,002077396 |
0,054 |
0,07 |
275 |
0,54 |
4,22 |
4 |
Г |
0,000119317 |
0,013 |
0,032 |
800 |
0,15 |
1,313 |
5 |
Д |
0,0015221759 |
0,046 |
0,08 |
950 |
0,3 |
3,24 |

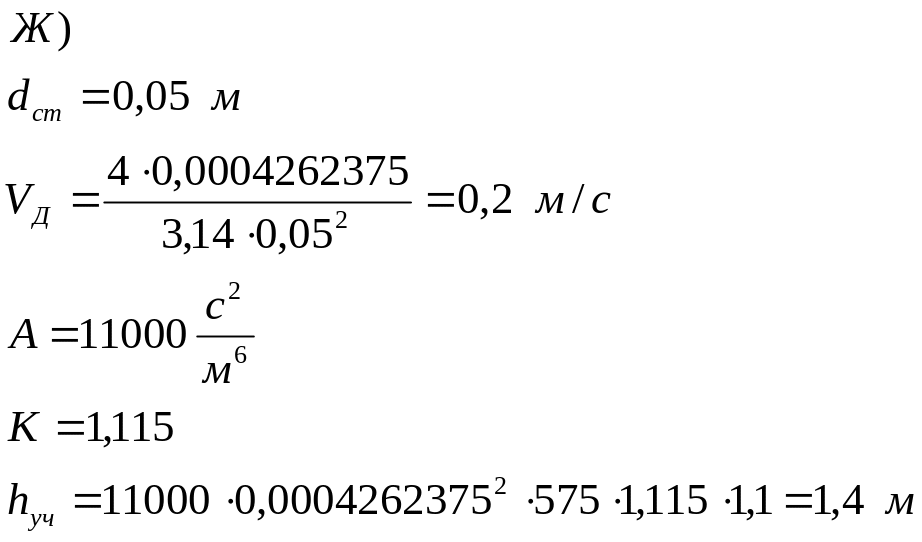

6 |
Ж |
0,0004262375 |
0,02456 |
0,05 |
575 |
0,2 |
1,4 |
7 |
З |
0,001812043 |
0,05 |
0,08 |
1050 |
0,4 |
5 |

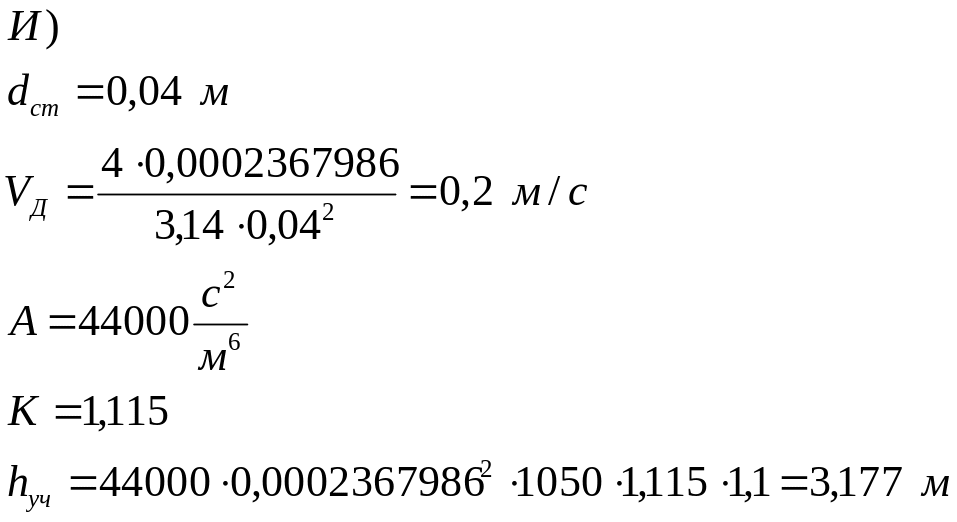

8 |
И |
0,0002367986 |
0,018 |
0,04 |
1050 |
0,2 |
3,177 |
9 |
К |
0,0037388409 |
0,0727 |
0,125 |
1375 |
0,3 |
2 |
10 |
Л |
0,001781808 |
0,05 |
0,08 |
1025 |
0,4 |
4,7895 |
11 |
М |
0,0035373259 |
0,07 |
0,1 |
1250 |
0,45 |
5 |
12 |
Н |
0,0019577515 |
0,0526 |
0,1 |
950 |
0,25 |
1,2 |
13 |
О |
0,019979986 |
0,13 |
0,2 |
750 |
0,6363 |
3,415 |
