Приложение a
Ведомость проекта
№ п/п |
Наименование документа |
Наименование изделия или объекта |
Коли-чество |
Фор-мат |
1 |
Пояснительная записка |
КИТ 052.00.00.00.ДП.ПЗ |
|
А4 |
Графическая часть |
||||
2 |
Технологическая карта на термообработку заготовок |
КИТ 052.00.0001.ДП.ПЛ |
1 |
А4 |
3 |
Структурно-функциональная модель системы для автоматизации проектирования технологических процессов |
КИТ 052.00.0002.ДП.ПЛ |
1 |
А4 |
4 |
Детализирующая структурно-функциональная модель системы для автоматизации проектирования технологических процессов |
КИТ 052.00.0003.ДП.ПЛ |
1 |
А4 |
5 |
Диаграмма прецедентов системы для автоматизации проектирования технологических процессов |
КИТ 052.00.0004.ДП.ПЛ |
1 |
А4 |
6 |
Диаграмма классов предметной области системы для автоматизации проектирования технологических процессов |
КИТ 052.00.0005.ДП.ПЛ |
1 |
А4 |
7 |
Диаграмма последовательности для прецедента «Сформировть технологичеккую карту» |
КИТ 052.00.0006.ДП.ПЛ |
1 |
А4 |
8 |
ER-диаграмма системы для автоматизации проектирования технологических процессов |
КИТ 052.00.0007.ДП.ПЛ |
1 |
А4 |
9 |
Модульная структура ПМК для автоматизации проектирования технологического процесса термообработки заготовок |
КИТ 052.00.0008.ДП.ПЛ |
1 |
А4 |
10 |
Выводы об экономической эффективности системы для автоматизации проектирования технологических процессов |
КИТ 052.00.0009.ДП.ПЛ |
1 |
А4 |
11 |
Носитель с информацией |
КИТ 052.00.00010.ДП.ЛД |
1 |
CD |
Размещено на Allbest.ru
Выполнение проектных процедур при автоматизированном проектировании основано на оперировании с математическими моделями.
Математическая модель технологического процесса – это система математических объектов (чисел, переменных, множеств, графов, матриц и т.д.) и отношений между ними, отражающая некоторые свойства технологического процесса.
В САПР технологических процессов находят применение структурно – логические и функциональные математические модели.
Структурно – логические математические модели подразделяются на табличные, сетевые и перестановочные.
Табличные модели
Табличная модель описывает одну конкретную структуру технологического процесса. В табличной модели каждому набору условий соответствует единственный вариант проектируемого технологического процесса. Поэтому табличные модели используют для поиска типовых проектных решений. Особенность составления технологического процесса термической обработки деталей заключается в том, что вначале необходимо определить место термических операций в общей структуре технологического процесса изготовления, и только затем приступать к конкретной разработке технологии термообработки. Поэтому пример составления табличной модели представим для общей структуры технологического процесса.
Пример. Необходимо разработать модель описания технологического процесса двух тел вращения (вала станка и шпинделя). Последовательность механических и термических операций, согласованная технологаи по механической и термической обработке, следующая.
Для вала: нормализация (1) – обдирка (2) – черновое точение (4) – высокий отпуск (5) –получистовое точение (6) – цементация с отпуском (7) – старение (10) – шлифование (11).
Для шпинделя: нормализация (1) – обдирка (2) – отжиг (3) – черновое точение (4) – высокий отпуск (5) – получистовое точение (6) – чистовое точение (8) – улучшение (закалка + отпуск) (9) – старение (10) – шлифование (11).
В скобках даны номера операций.

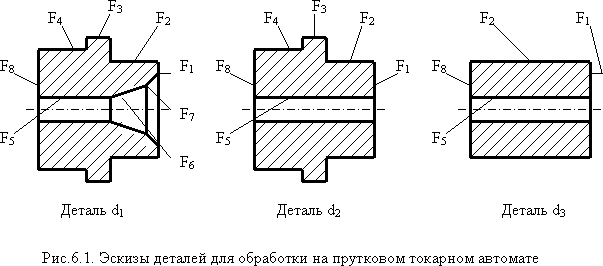

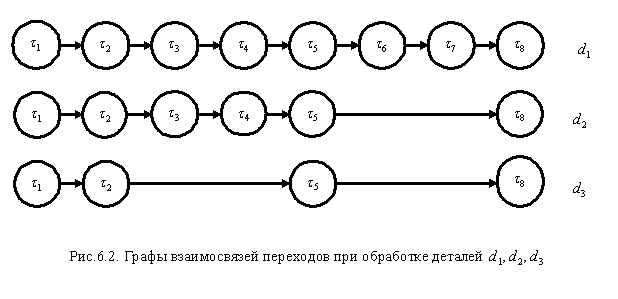

На
рис.6.2. представлены табличные модели
в виде графов взаимосвязей переходов
при обработке деталей
на
данной операции.
Для представления данных об обработке деталей на данной операции на языке, понятном компьютеру, удобном для программирования, представленная выше информация может быть удобно описана в виде двух таблиц(6.1 и 6.2), которые легко превращаются в массивы.
Таблица 6.1
