Добавил:
Upload Опубликованный материал нарушает ваши авторские права? Сообщите нам.
Вуз: Предмет: Файл:
Державний екзамен 2013.doc
Скачиваний:
1
Добавлен:
01.05.2025
Размер:
8.11 Mб
Скачать

51.Будівельні сталі та алюмінієві сплави.

Для будівельних конструкцій застосовують сталі, що володіють достатньою міцністю і пластичністю, гарну зварюваність, міцністю при динамічних впливах, стійкістю при низьких негативних температурах. По міцності сталі поділяють на три групи:

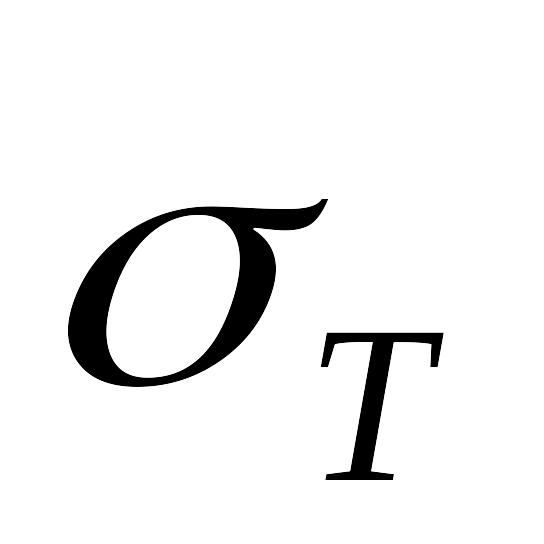

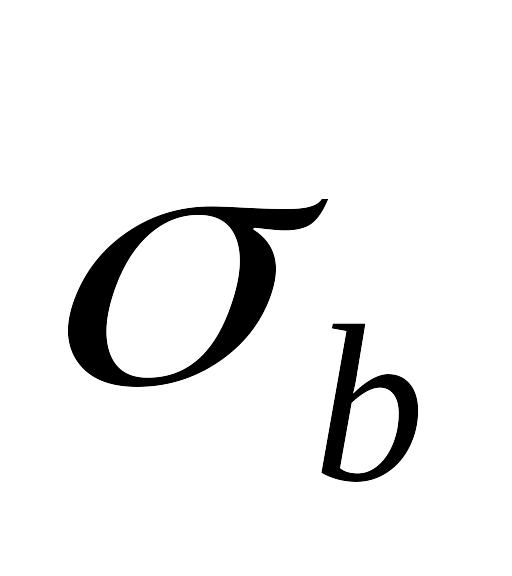

  • звичайної міцності (мало вуглецеві, вміст вуглецю до 0,22%) з межею плинності до 270 МПа і тимчасовим опором розриву до = 393 МПа;

  • підвищеної міцності (низьколеговані) з = 305...390 МПа і = 440 ... 540 МПа;

  • високої міцності (низьколеговані і термічно зміцнені) з = 410 ... 600 МПа і =570 ... 700 МПа.

Згідно СНіП 11-23-81 * всі стали, застосовувані для будівельних конструкцій, поділяються за видом прокату (лист, фасон, труба) і товщині прокату (табл. 1.2). Нормативні розрахункові опори прокату наведено для більшості марок сталей для товщини 4-10 мм, 11-20, 21-30, 21-40, 41 - 100 і понад 100 мм.

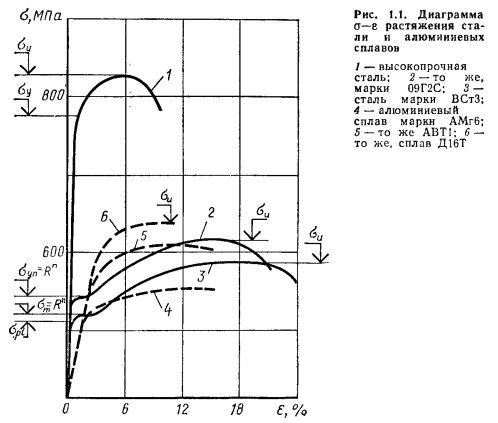

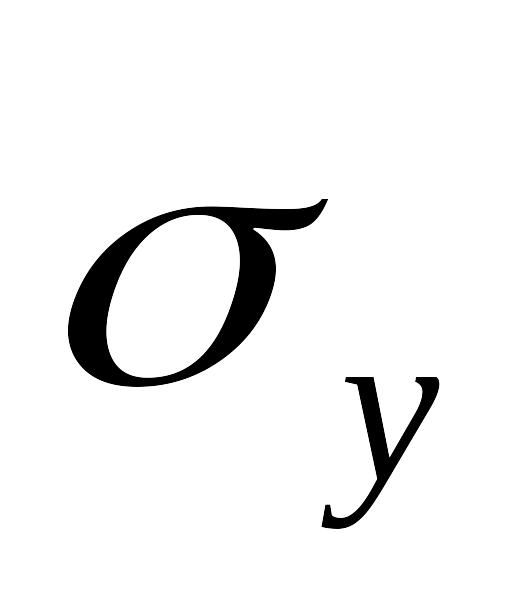

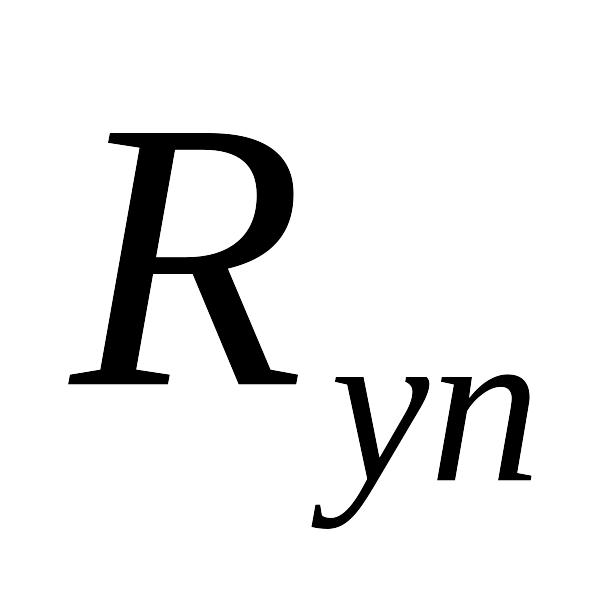

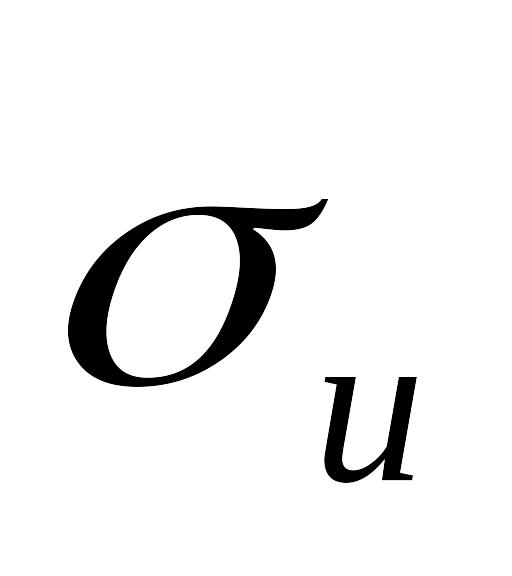

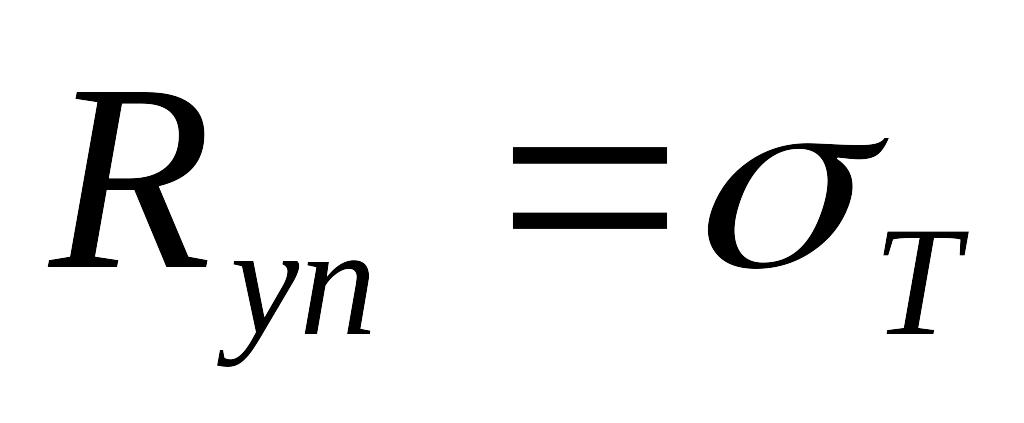

При визначенні механічних властивостей зразки стали випробовують на розтяг і вигин, а також на ударну в'язкість. У розрахунках конструкцій використовують дані опору сталі при розтягуванні по ГОСТу: тимчасовий опір розриву , межа текучості від , відносне подовження ,%. Для сталі мало вуглецевої і підвищеної міцності за межею текучості встановлюють нормативний опір сталі при розтягуванні, стисненні і вигині, тобто .

Алюміній у чистому вигляді для виготовлення конструкцій не застосовують зважаючи на його низьку міцність і велику пластичність. Щільність алюмінію 2,64-2,8 т/м3, модуль пружності Е = 71000 МПа, що майже в 3 рази менше, ніж у сталі. Алюміній посилюють легуванням (сплавленям з іншими металами), гартуванням (витяжкою), термічною обробкою і природним або штучним старінням.

Залежно від стану алюмінію розрізняють сплави: відпаленого, м'який (М); на пів гартований(П), нагартований (Н), загартований і природно зістарений при кімнатній температурі протягом 2-х діб (Т), загартований і штучно зістарений при підвищеній температурі протягом декількох годин (Т1).

У будівництві застосовують такі сплави: марок АМг (алюміній-магній), добре зварюються і вельми корозостійкі ; АМц (алюміній-марганець); дюралюмінію Д, складені з алюмінію, міді, магнію та марганцю; Авіаль АВ, що включають алюміній, кремній і магній, і сплав АД цієї ж групи; високоміцні сплави В, що складаються з алюмінію, цинку, міді та марганцю.

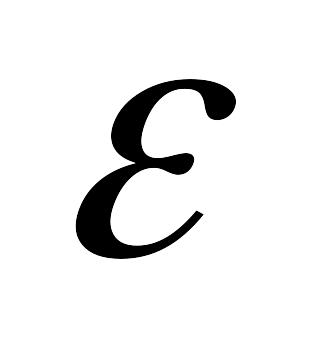

Алюмінієві сплави, як і чистий алюмінії, не мають площадки текучості. Межу текучості сплавів встановлюють по умовній межі текучості, відповідно відносному залишкові подовження = 0,2%.

Конструкції із алюмінієвих сплавів завдяки малій масі, високій корозостійкості, холодостійкості, анти магнітостійкості, довговічності, гарному зовнішньому вигляду і іншим факторам знаходять застосування в багатьох областях будівництва при зведенні легких просторових стрижневих систем (арок, куполів, ферм, стійок, щогл і веж, складів і ін.), в листових конструкціях (резервуарах); в конструкціях, що поєднують огороджувальні та несучі функції (панелі перекриттів і стель, листові перекриття великих прольотів та ін..); в збірно-розбірних конструкціях; для виготовлення палітурок та оздоблення будівель і споруд . Алюмінієві конструкції рекомендуються також для застосування у важкодоступних, сейсмічних і північних районах нашої країни.
