Министерство образования Российской Федерации
Магнитогорский Государственный Технический Университет им. Г.И. Носова
Привод к цепному конвейеру Пояснительная записка
ДМ.200503.09.03-8.01.00.ПЗ
Вариант №8
Выполнил: студент группы МСС-07 Рублёв Д.С.
Проверил: преподаватель кафедры ПМиГ Пожидаев Ю.А.
Магнитогорск
2009
1.Содержание
1. Содержание 2
2. Задание на проектирование 2
3. Выбор электродвигателя. Кинематические расчеты 4
3.1. Выбор электродвигателя 4
3.2. Кинематические расчеты 5
3.3. Определение вращающего момента на валах редуктора 6
4. Расчеты зубчатых колес редуктора 7
4.1. Выбор материала 7
4.2. Определение допускаемых напряжений 8
4.3. Расчет геометрических параметров цилиндрической передачи 10
4.4. Расчет сил в зацеплении. Проверочный расчет передачи 12
5. Эскизное проектирование редуктора 14
5.1. Предварительный расчет валов 14
5.2. Конструктивные размеры шестерни и колеса 15
5.3. Конструктивные размеры корпуса редуктора 16
6. Расчет цепной передачи 17
7. Первый этап компоновки редуктора 19
8. Проверка долговечности подшипника 20
9. Проверка прочности шпоночных соединений. 26
10. Уточненный расчет валов 28
11. Смазка зубчатых зацеплений и подшипников 31
12. Литература 32
2.Задание на проектирование
Спроектировать двухступенчатый цилиндрический соосный редуктор общего назначения привода цепного конвейера.

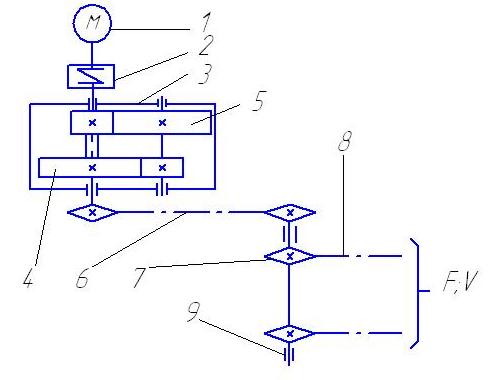

Рисунок 1 - Кинематическая схема привода цепного конвейера
1 – двигатель; 2 – муфта; 3 – редуктор; 4 – тихоходная цилиндрическая передача; 5 – быстроходная цилиндрическая передача; 6- цепная передача; 7 – ведущая звездочка конвейера; 8 – тяговая цепь; 9 – опоры приводных звездочек.
Таблица 1 – Исходные данные
Исходные данные |
Вариант № 8 |
Тяговая сила цепи Ft, кН |
3 |
Скорость грузовой цепи V, м/с |
0,55 |
Шаг грузовой цепи p, мм |
100 |
Число зубьев звездочки, Z |
9 |
Срок службы привода L, лет |
5 |
3. Выбор электродвигателя. Кинематические расчеты
3.1. Выбор электродвигателя
Мощность (Вт) привода (мощность на выходе):
;
Общий КПД привода:
где
- КПД муфты;
- КПД цилиндрической
передачи;
- КПД цепной
передачи;
- КПД опор вала
барабана (подшипники качения, одна
пара).
Требуемая мощность электродвигателя:
;
Диаметр звёздочки:
Частота вращения (об/ мин) приводного вала (число оборотов на выходе):
;
Требуемая частота вращения вала электродвигателя:
;
Значения указанных величин предварительно выбираем по таблице 1.1 ([6] с.12).
По полученным, мощности и частоте вращения вала электродвигателя, из таблицы 1.2 ([6] с.14) выбираем электродвигатель мощностью, наиболее близкой к рассчитанной, и записываем его условное обозначение и табличные технические параметры:
Электродвигатель …………………………... АИР 100L6 ТУ16-525.564-84
Мощность ………………………………………………….…… Pэ = 2.2 кВт,
Асинхронная частота вращения………………………..…. nэ =945 об/мин
Диаметр вала редуктора…………………………………….…...d1 = 28 мм
